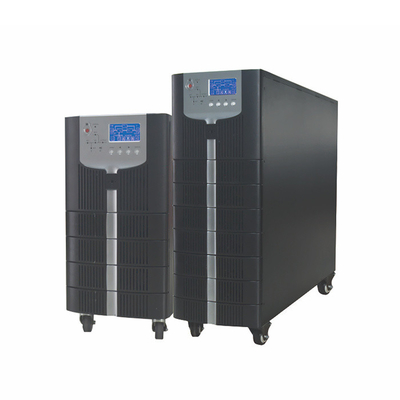

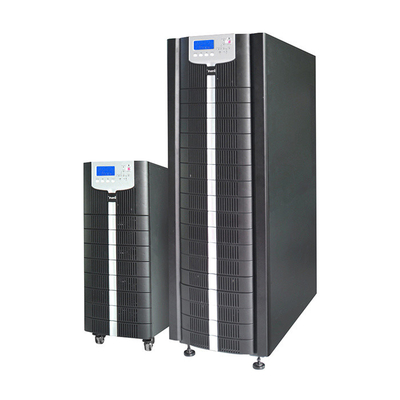

| Modo |
HT33010XL |
HT33010XS |
HT33015XL |
HT33015XS |
HT33020XL |
HT33020XS |
HT33030XL |
HT33030XS |
HT33040XL |
HT33040XS |
| Input principal |
| Sistema de Grade |
3 Fases + Neutro + Terreno |
| Voltagem nominal de entrada |
380/400/415VAC (linha-linha) |
| Frequência nominal |
50/60 Hz |
| Faixa de tensão de entrada |
304~478Vac (Line-Line), carga total;
228V~304Vac (Line-Line), a carga diminui linearmente de acordo com a tensão de fase min |
| Faixa de frequência de entrada |
40 Hz ∼ 70 Hz |
| Fator de potência de entrada |
> 099 |
| Corrente de entrada THDi |
< 4% (carga linear total) |
< 3% (carga linear total) |
| Entrada de desvio |
| Voltagem de desvio nominal |
380/400/415VAC (linha-linha) |
| Frequência nominal |
50/60 Hz |
| Faixa de tensão de desvio |
Selecionável, por defeito -20% +15%;
Limite superior: +10%, +15%, +20%, +25%;
Limite inferior: -10%, -15%, -20%, -30%, -40% |
| Faixa de frequência de desvio |
Selecionável, ±1Hz, ±3Hz, ±5Hz |
| Supercarga de desvio |
125% Operação a longo prazo;
125% a 130% durante 10 minutos;
130% a 150% durante 1 minuto; |
| Produção |
| Tensão nominal do inversor |
380/400/415VAC (linha-linha) |
| Frequência nominal |
50/60 Hz |
| Fator de potência de saída |
1 |
0.9 |
| Precisão da tensão |
±1,5% ((0-100% de carga linear) |
| Resposta transitória |
< 5% para carga de passo (20% - 80% - 20%); |
| Recuperação transitória |
< 30 ms para carga de passo (20% - 100% - 20%); |
| Tensão de saída THDu |
< 1% (carga linear);
< 5,5% (carga não linear) de acordo com a norma IEC/EN62040-3 |
< 1% de carga linear;
< 6 (carga não linear) de acordo com a norma IEC/EN62040-3 |
| Sobrecarga do inversor |
< 110%, 60min;
110% ~ 125%,10min;
125% ~ 150%, 1min; |
| Regulação da frequência |
50/60Hz±0,1% |
| Faixa sincronizada |
Definição: ±0,5Hz ±5Hz, padrão ±3Hz |
| Taxa de deslocamento sincronizada |
Regular, 0,5 Hz/S 3 Hz/s, padrão 0,5 Hz/s |
| Bateria e carregador |
| Voltagem nominal da bateria |
± 240VDC |
| Precisão da tensão do carregador |
1% |
| Potência do carregador |
Max = 20% de potência do sistema |
| Eficiência |
| Função normal |
95% máximo |
> 95% |
> 96% |
| Função da bateria |
940,5% no máximo |
> 95% |
> 96% |
| Sistema |
| Exibição |
LED + LCD |
| Interface |
Padrão: RS232, RS485
Opção: SNMP, contacto seco, kit paralelo,
Iniciação a frio da bateria |
| Ambiente |
| Temperatura de operação |
0 °C 40 °C |
| Temperatura de armazenamento |
-40 ∼ 70 °C |
| Umidade relativa |
0 - 95% (não condensante) |
| Ruído (1 metro) |
58 dB @ 100% de carga, 52 dB @ 45% de carga |
65 dB @ 100% de carga, 62 dB @ 45% de carga |
| Dados físicos |
Dimensão
Não, não, não. |
250*660*530 |
250*840*715 |
250*660*530 |
250*840*715 |
250*680*770 |
350*738*1335 |
250*680*770 |
350*738*1335 |
250*836*770 |
500*840*1400 |
| Peso ((Kg) |
31 |
51.5
(sem bateria) |
31 |
51.5
(sem bateria) |
50 |
89
(sem bateria) |
52 |
89
(sem bateria) |
61 |
140 |
