Eltek Micropack Base Batt 2+ LVBD 24/48V Controlador compacto 242100.915

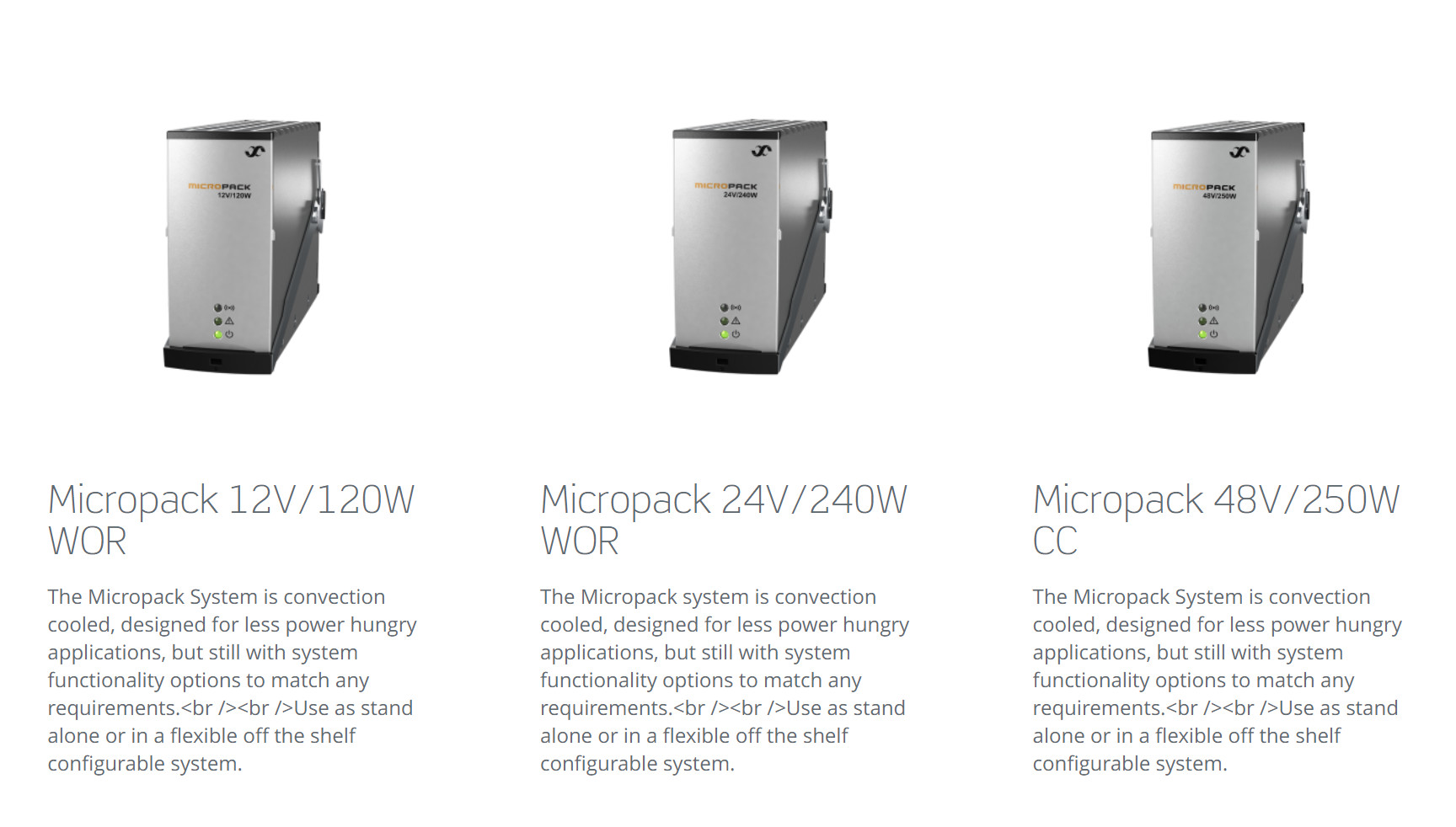

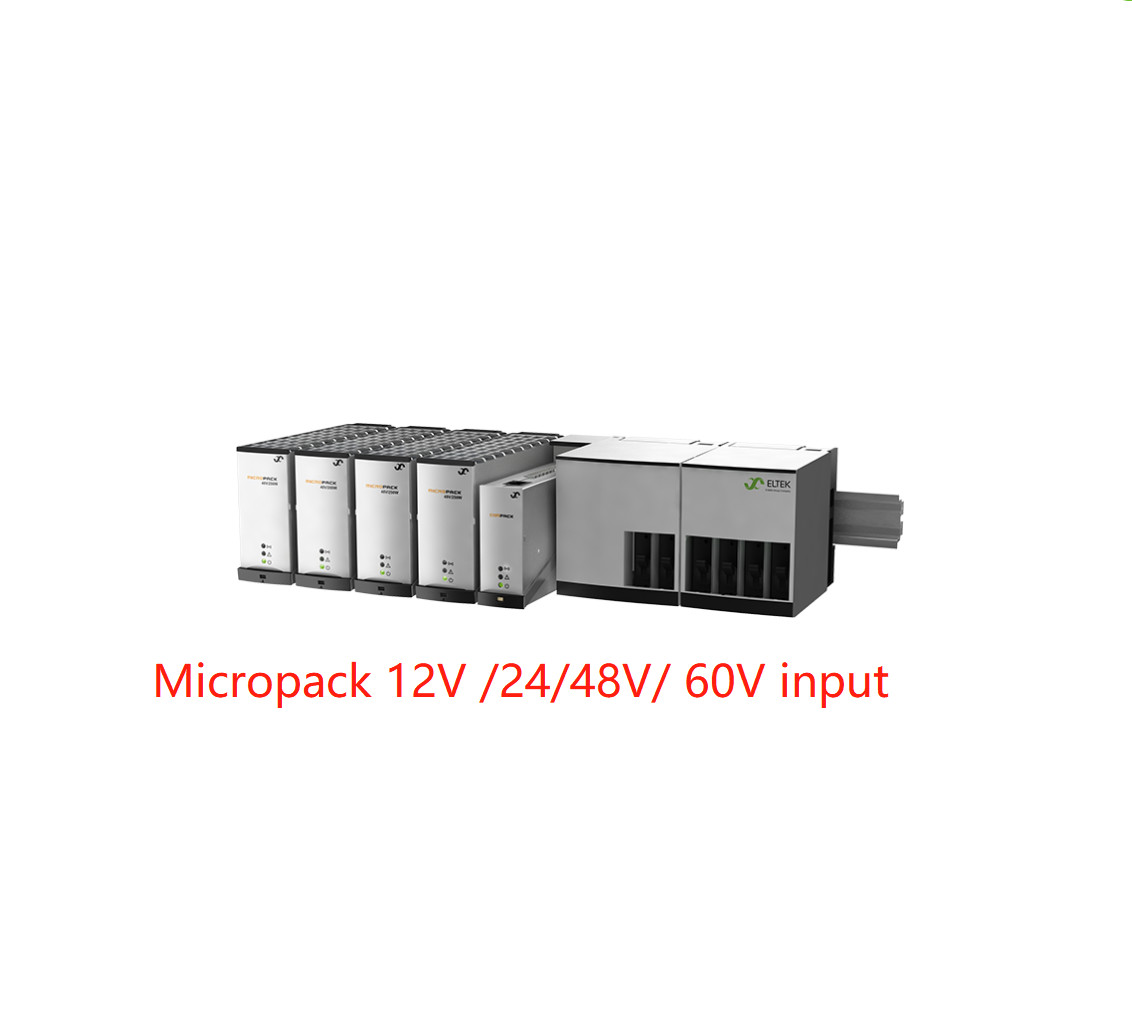

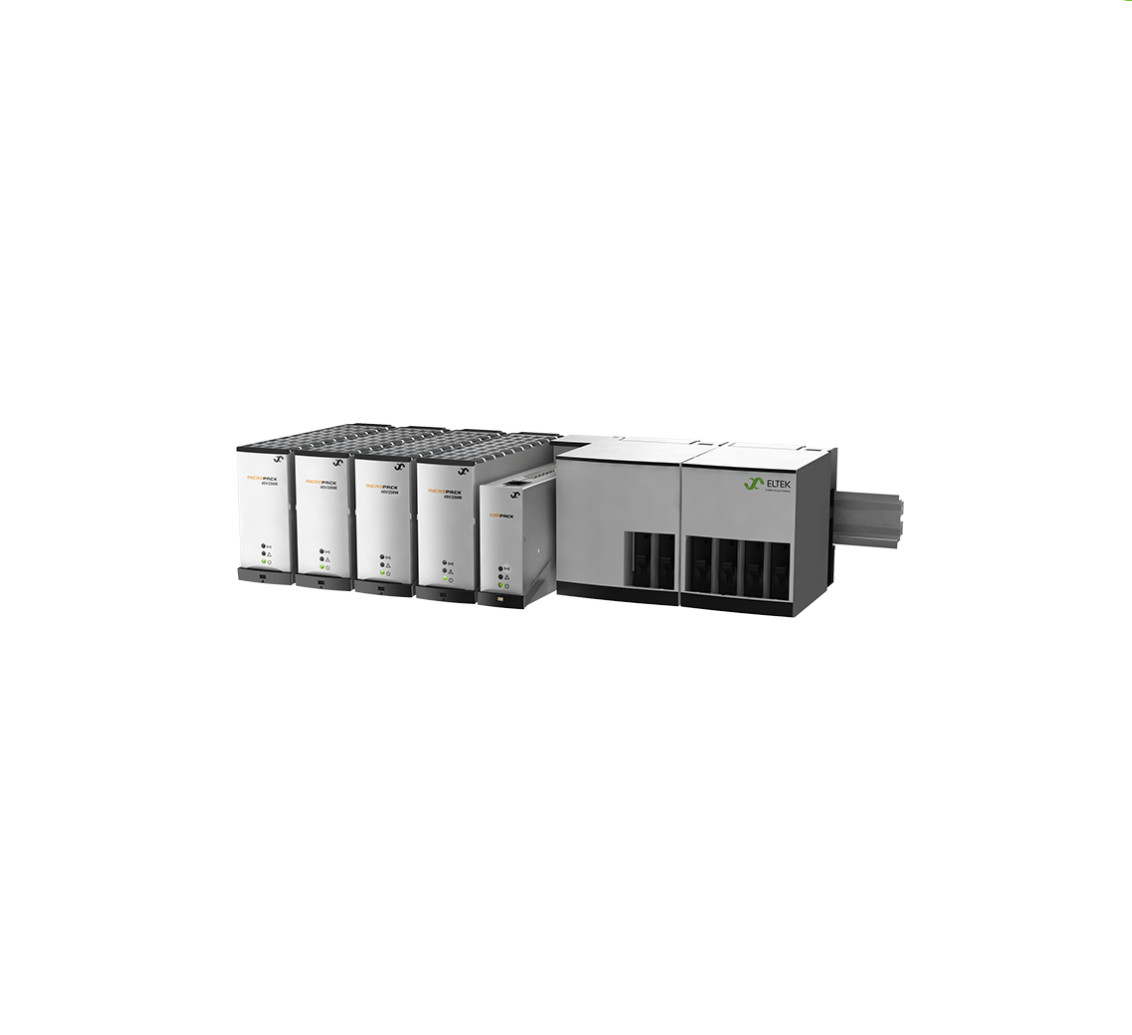

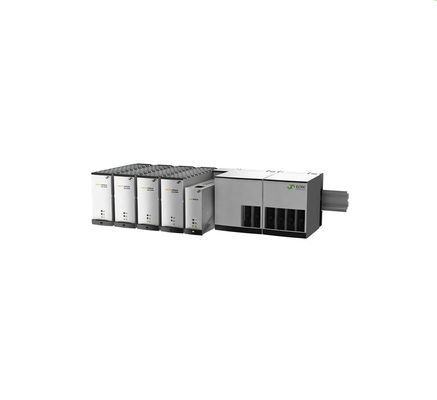

Sistema de micro-pacotes
O sistema Micropack é resfriado por convecção, projetado para aplicações com menos fome de energia, mas ainda com opções de funcionalidade do sistema para atender a quaisquer requisitos.Utilização isolada ou num sistema flexível configurável à venda.
O Micropack Power System estende a sua rede um passo mais longe, com cargas normalmente entre 120W e 1000W, e em opções de 12, 24 e 48V,O sistema é perfeito para uma grande variedade de aplicações.
Principais características
- Compacto e raso (149 mm de profundidade)
- Montagem em trilho
- Configuração no local
- Entrega livre
- Opção independente (com/relé de alarme)
- Dispositivos de corte por enxaguante ou de saída a granel
- Aceita entrada AC/DC de 85 ∼ 300 V
- 12, 24-30, 48 Vdc versões de saída
- Ethernet para monitorização e controlo remoto e local através do navegador WEB
- Protocolo SNMP com TRAP, SET e GET na Ethernet.
- 3 saídas de relé programáveis digitais 3 entradas multiuso programáveis
Parâmetros:
| |
| Modelo |
Distribuição da bateria. |
Alimentos para animais a granel |
LVD de alimentação a granel |
Distância de carga. |
| Número da parte |
241120.915 |
241120.911 |
241120.912 /.914 |
241120.920 |
| DADOS DE EXTRAÇÃO |
|
Suporte de tensão do sistema
Conexões de saída a granel desprotegidas
Conexões de saída de carga protegidas (MCB de pólo único ligável em negativo)
Conexão à dist. de carga (241120.920)
Conexões de saída de bateria desprotegidas (shunt e LVBD em positivo)
Conexões de saída de bateria protegidas (MCB de pólo único, derivação e LVBD em negativo)
Protecção da saída em retificadores/conversores
|
-24 -48 VDC±12 ±48 VDC+12 / +24 48 VDC-12 ¢ -48 VDC
- 1 (máximo 10 mm)2) 1 (máximo 10 mm)2) -
- - - 4 x 2 - 15 A
(máximo 4 mm)2)
• • •
- - 12 -
(Max 10 mm)
2 x máximo 30 A
(máximo 10 mm)2- Não.
Bloqueio de FET ou fusível OR, prova de curto-circuito e proteção contra altas temperaturas
|
| Outros requisitos |
| |
CAN (1 x RJ45) |
Capacidade de produção de energia
2 x falha do fusível
1 x derivação de corrente de 26 mm [1,0?? ]
110g [0,24 lbs]
|
CAN (1 x RJ45) 1 x LVD
2x falha do fusível 1 x falha da terra
66 mm [2,6 ̊]
250 g
|
-
73 mm [2,9 ̊]
165 g
|
| Terminais de ligação do sistema de controlo |
|
|
Largura de extensão
|
66 mm [2,6 ̊]
|
| Peso |
270 g [0,6 libras] |
| |
| |
| Modelo |
Stand-alone 2-pos 4-pos DC/DC 1-pos |
| Número da parte |
241120.900 241120.901 241120.902 241120.905 |
| INPUT DATA |
| Tensão máxima |
300 VAC/DC 72 VDC |
| Corrente máxima |
2 A 7 A 7 A 15 A |
| Conexão, terminais de parafuso, máximo 2,5 mm2 |
1 x L/N/PE 1 x DC+/DC-/PE |
| Proteção |
Fusíveis individuais em módulos de alimentação Micropack |
| Codificação (impede a mistura de tensões de saída) |
Sim, e só os rectificadores cabem em Y, só DC/DC |
| DADOS DE EXTRAÇÃO |
| Voltagem |
12 VDC, 24 VDC, 30 VDC& 48 VDC |
| Corrente máxima |
10 A 20 A 40 A 12 A |
| Conexão, terminais de parafuso, máximo 2,5 mm2 |
2 x VOUT + / VOUT ◄ - - 2 x VOUT + / VOUT ◄ |
| Conexão às bases 241120.91x |
- • • - |
| Protecção da saída nos retificadores |
Bloqueio de FET ou fusível OR, prova de curto-circuito e proteção contra altas temperaturas |
| Outros requisitos |
| Saída do relé de alarme do módulo, máximo 1 mm2 |
• - - • |
| Conexões CAN |
- / • 3 pinos)1)• (2 fios) • (2 fios) - / •(3 pinos)1)
) )
|
| Largura |
44 mm [1,7 ]. 142 mm [5,6 ]. 231 mm [6,1 ]. 44 mm [1,7 ]. |
| Peso |
70 g [0,2 lb] 160 g [0,4 lb] 250 g [0,6 lb] |
| |
| Modelo |
Filtro marinho DIN |
| Número da parte |
241120.930 |
| Outros requisitos |
| Classificação / conexão das linhas principais |
85 - 300 VAC/DC, 0 - 12,5 A / L- N (DC+/-) + PE: 2,5 mm2terminais de parafusos |
| Dimensões / peso |
35 x 99 x 114,5 mm [1,4 x 4,1 x 4,7] / 328 g [0,72 lbs] |
| |
| Todos os modelos |
| Outros requisitos |
| Material de cobertura |
Plástico com classificação V0 e alumínio |
| Temperatura |
Funcionamento: -40 a +65°C (-40 a +149°F), armazenamento: -40 a +85°C (-40 a +185°F) |
| Instalação |
Trilha DIN de 35 mm |
| Dimensões (H x D) |
89 mm (2U)2)x max. 150 mm (incluindo trilhos DIN) mm [3,5 x 5,9 ′′] |
| Normas de conceção |
| Segurança elétrica |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2014 |
|
EMC
|
EN 61000-6-1:2019 / -2:2019 / -3:2007/A1:2011/AC:2012 / -4:2019
CFR47 parte 15B secção 109: 2010, ETSI EN 300 386 v2.1.1: 2016
|
| Harmónicas principais |
EN 61000-3-2:2019 |
|
Meio Ambiente
|
ETSI EN 300 019: 2-1 (Classe 1.2) & 2-2 (Classe 2.3) UE 2015/863 (RoHS) & 2012/19/UE (REEE)
Condições normais de funcionamento, em conformidade com a norma IEC 62040-5-3:2016, secção 4.2. Outras condições de funcionamento, em conformidade com a norma IEC 62040-5-3:2016, secção 4.3, deve ser informado
|
| Conformidade marítima (classe B EMC) |
DNVGL-CG-0339:2015 |
|
1) Conector CAN disponível com rotação HW ≥ 2
2) Permitir pelo menos 1U abaixo e acima para garantir o fluxo de ar
|
