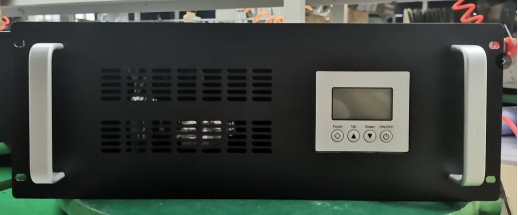

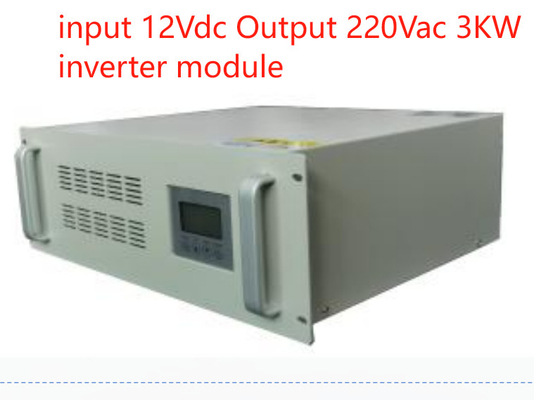

A série ST-3KW é um novo inversor de onda senoidal puro expansível e personalizável,
concebido especificamente para aplicações montadas em racks de 19 polegadas no domínio das comunicações.

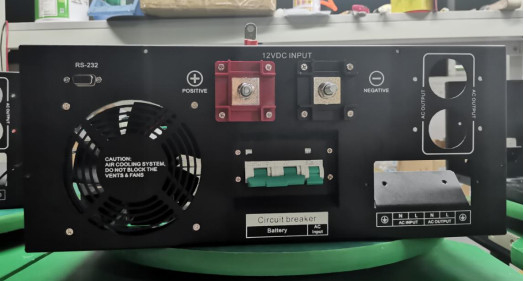

Localizado num chassi de rack de 19 polegadas 4RU, apresenta uma solução de entrada dupla de nova geração com 220V AC
e de 12 V de entrada de corrente contínua.
Isto preenche a lacuna entre as fontes de alimentação UPS tradicionais e os inversores comuns de onda senoidal pura,
fornecer uma fonte de energia altamente fiável para cargas críticas de comunicação.
Equipado com tecnologia de controlo inteligente de dupla CPU, oferece um excelente desempenho.
O inversor tem vários modos de funcionamento, tais como modo de rede, modo de poupança de energia e
Dispõe de uma porta de comunicação RS232
O ecrã LCD mostra os parâmetros do equipamento em tempo real
e estado de operação claramente.
A unidade vem com uma série de recursos de proteção incluindo proteção contra carga curta, proteção contra sobrecarga,
Protecção contra tensão superior/inferior da bateria, proteção contra sobrecorrência e proteção contra sobre-temperatura.
A saída de onda sinusoidal pura (T.H.D < 3%) assegura que o sistema de transmissão de corrente contínua seja capaz de transmitir o sinal de corrente contínua de forma automática.
fornecimento de energia AC estável e de alta qualidade e conversão contínua entre fontes de energia AC e DC,
com um tempo de comutação inferior a 6 ms, é obtido através de um interruptor estático incorporado.
Principais características:
Padrão 19 Chassis 4RU de montagem no rack;
¢ saída de ondas senoidais reais (T.H.D < 3%);
¢ Parâmetro do equipamento de display LCD em tempo real, estado de funcionamento ser
¢ clara de um olhar;
¢ Tecnologia de controlo inteligente de dupla CPU, excelente desempenho;
O modo de rede/modo de poupança de energia/modo de bateria pode ser definido, aplicação flexível;
Portão de comunicação RS232;
¢ Auto-teste de ligação, arranque de saída suave, reinicialização automática enquanto a corrente AC ou DC estiver a recuperar;
Função de comutação automática: CC para CA, bypass CA, inferior a 6 ms;
¢ Monitoramento em tempo real do estado de funcionamento do sistema, alarme auditivo e visual;
- registar a mensagem de alarme histórica e ser consultável;
- Instalar um regulador de tensão.
¢ Desvio de manutenção / DC disponível;
Proteção contra cargas curtas, sobrecarga, sobre/baixa tensão da bateria
Parâmetros:
| Dados técnicos |
| Modelo |
TF12/220-3000W |
| INPUT |
| Voltagem de entrada AC |
170 ~ 270 VAC (220V)Norma.) |
| Interruptor de CA |
13.63A MCB |
| Voltagem de entrada da bateria |
12Vdc |
| Faixa de tensão da bateria |
10-15Vdc |
| Interruptor de entrada da bateria |
250@MCB |
| Refrigeração |
Refrigeração por força |
| Corrente de entrada CC |
300A no máximo |
| Frequência de saída |
50 Hz ± 0,1% |
| OUTPUT |
| Capacidade de produção nominal |
3000 W |
| Tensão de saída nominal |
220VAC (modo inversor) |
| Corrente de saída nominal |
13.63A |
| Faixa de tensão de saída |
220Vac ((Tolerância ± 5% @Modo inversor) |
| Soquete de saída AC |
NEMA L5-30R*2 |
| Eficiência da produção |
85~90% (Modo inversor) |
| Frequência de saída |
50 Hz |
| Faixa de frequência |
47 ~ 53 Hz |
| Ondas de saída |
Ondas sinusoidais puras |
| THD |
≤ 3% (carga da linha) |
| Tempo de comutação (por passagem para o modo Inverter) |
≤ 6 ms (com carga) |
| Características de protecção |
| AC sob proteção do interruptor de tensão |
≤ 170Vac (voltagem de reação ≥ 10Vac) |
| Proteção do interruptor AC sobre tensão |
≥ 280 AC |
| Excesso de temperatura |
Sim (Conmutação automática) |
| Bateria sob o ponto de protecção da tensão |
≤ 85 |
| Bateria Alarme de baixa tensão |
120,6 ± 0.5 |
| OProteção contra sobrecorrência |
| Capacidade de sobrecarga |
Continuar a trabalhar 30s @ sobrecarga 110% ~ 120% |
| Capacidade de sobrecarga |
Continuem a trabalhar 300ms @ sobrecarga 160% |
| Proteção contra sobre-temperatura |
- Sim, sim. |
| Proteção contra curto-circuito |
Sim (não testar em AC Connect) |
| Protecção da ligação reversa |
- Sim, sim. |
| OVP de saída |
≥ 140VAC ((Modo inversor) |
| Alarme de baixa tensão de saída |
≤ 85 VAC (modo inverter) |
| Segurança e EMC |
| Resistência dielétrica ((AC-Chassis) |
3500Vdc/10mA/1min. Sem flash over, sem avaria, sem arco (Só prioridade de entrada AC) |
| Resistência dielétrica ((DC-Chassis) |
750 Vdc/10mA/1min. Sem flash, sem avaria.
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1;CEI 61000-6-2 e CEI 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| TESTES DE PERFORMANÇÃO no ambiente |
| Temperatura ambiente. |
0~ +40°C |
| Operação a altas temperaturas |
40±2°C (carga nominal 24 horas) |
| Função a baixa temperatura |
0 ± 2°C (carga nominal 24 horas) |
| Armazenamento a altas temperaturas |
50 ± 2 °C, 24 horas |
| Armazenamento a baixa temperatura |
- 150 ± 2 °C, 24 horas |
| Humidade |
0~90%, sem condensação de umidade |
| Altitude de operação (m) |
Altitude Potência total até 2000 m. -2% / 100 m, altitude máxima 5000 m |
| Comunicação |
| R$ 232 |
- Sim, sim. |
| Exibição LCD |
|
Estado do LCD
|
Voltagem de entrada e saída, frequência, corrente de saída, tempo, taxa de carga, etc.
|
|
Estado do inversor
|
As fontes principais normais, inversores normais, bateria sub-voltagem e sobrecarga de saída, etc.
|
| Medida |
| Tamanho W*D*H(mm) |
484*452*176mm |
(faz-se sob medida, as cores podem ser cinzentas ou brancas)
