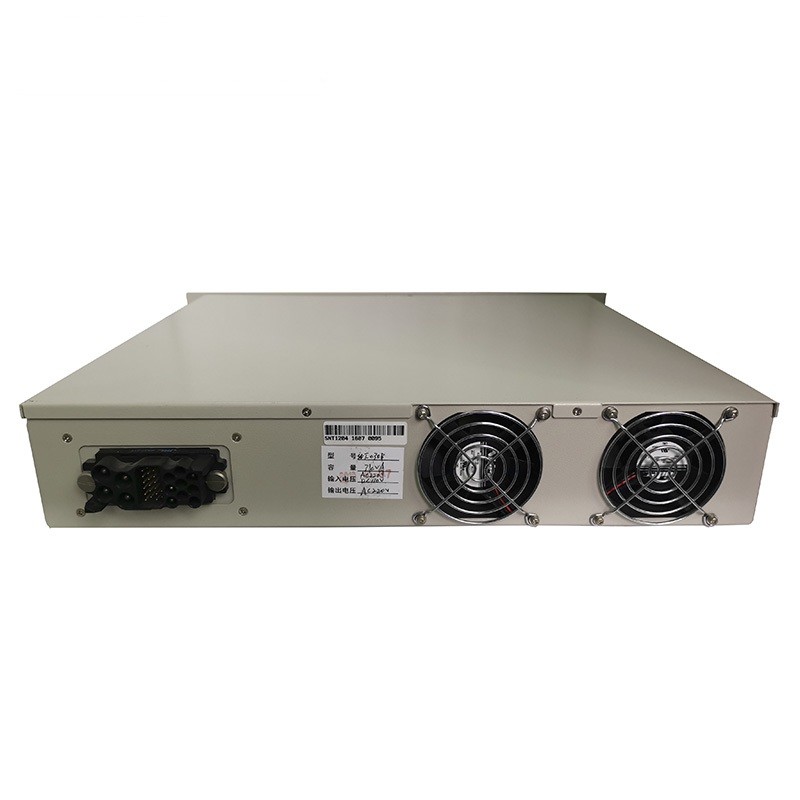

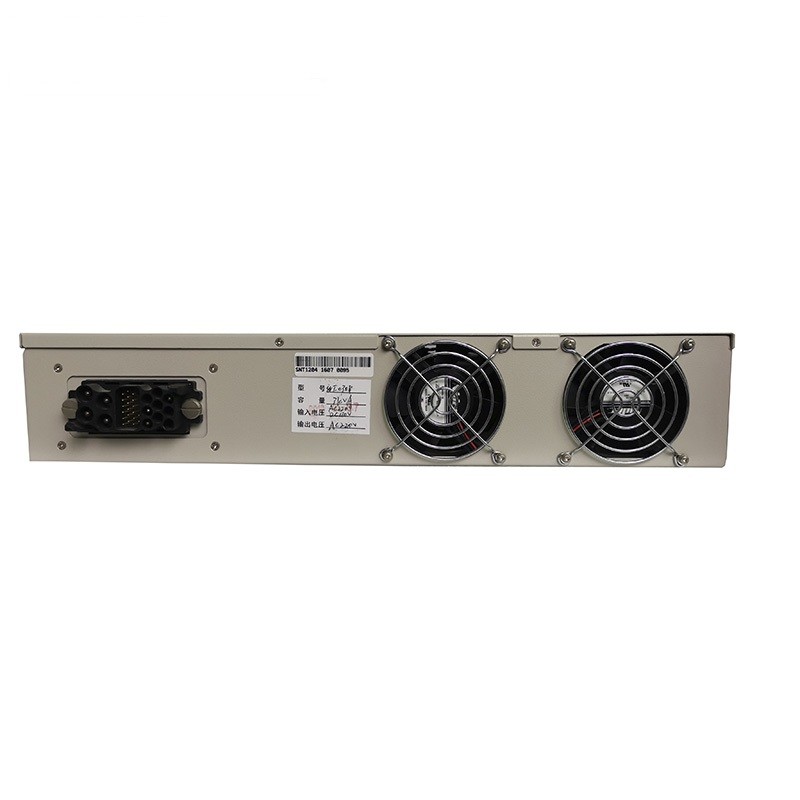

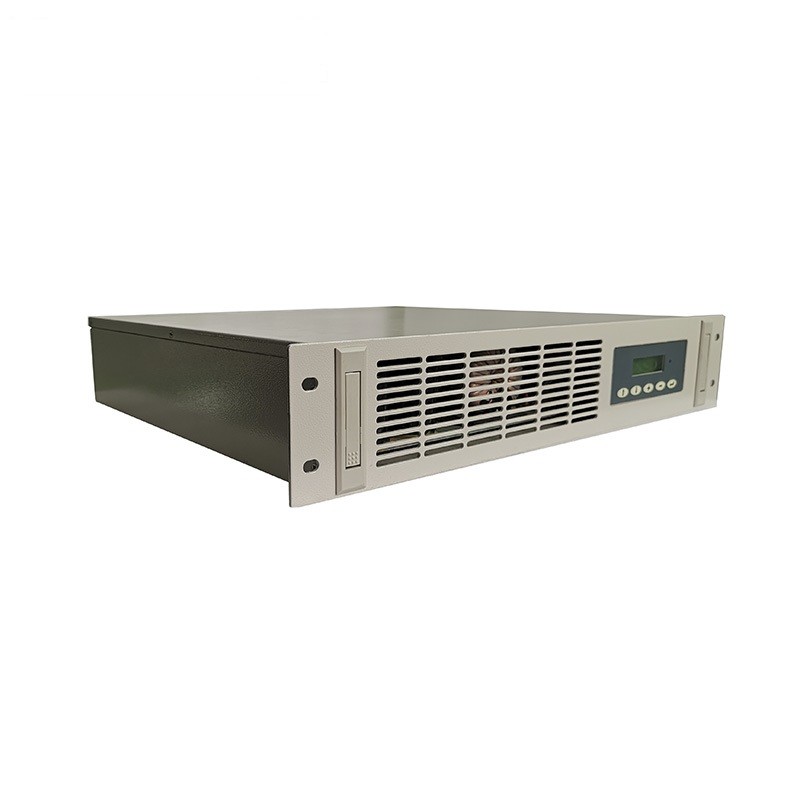

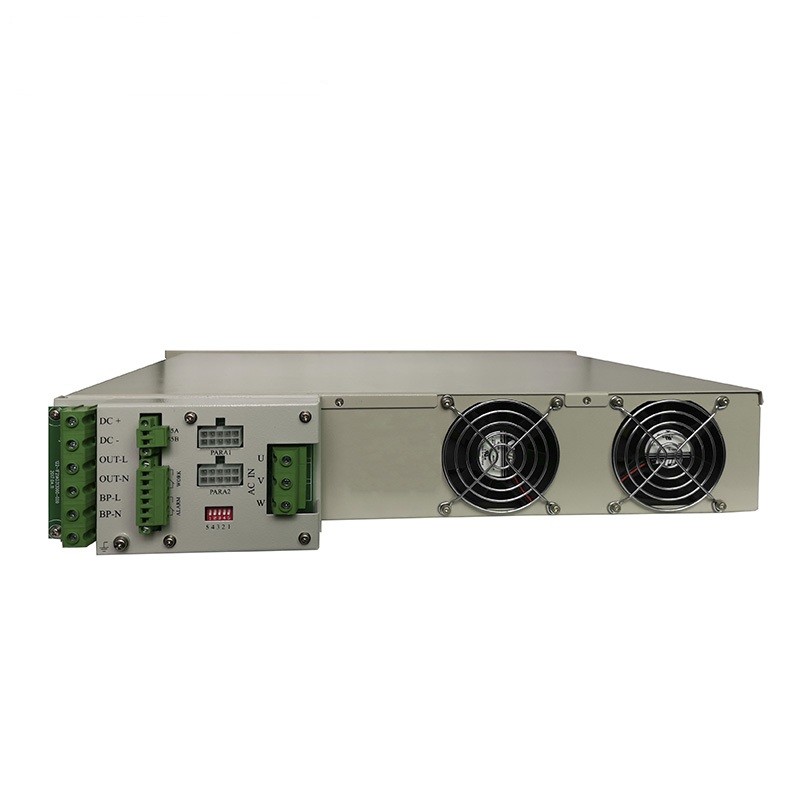

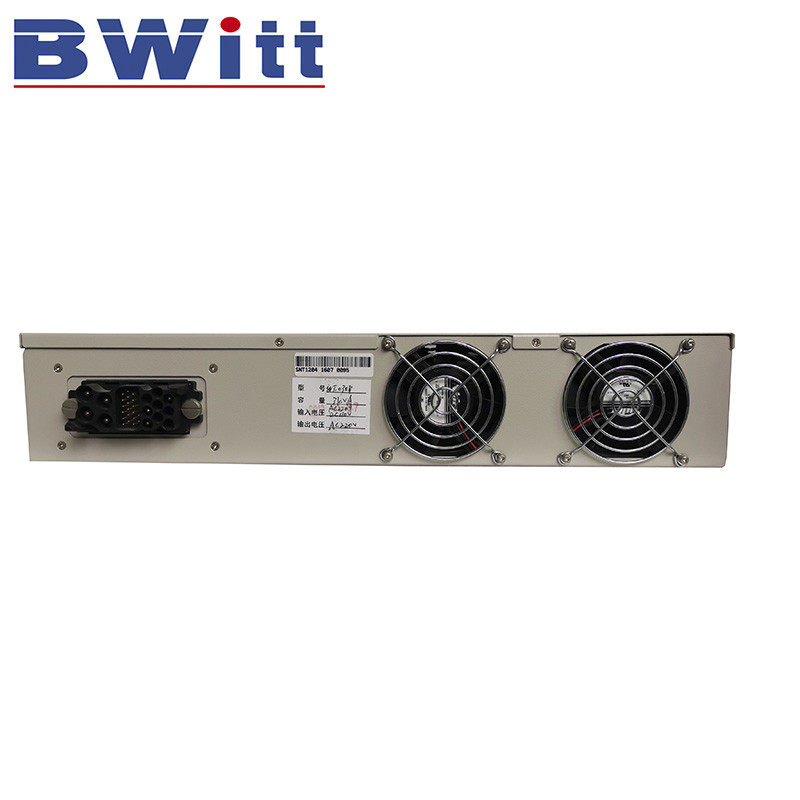

Inversor paralelo BWT-DT2000 especialmente concebido para a aplicação de uma fonte de alimentação de energia de fiabilidade e custo-benefício e alta segurança.Utiliza a tecnologia de inversores de isolamento completo (elétrico) para converter corrente contínua em corrente alternada sinusoidal pura de alta qualidade (CA)Tipo montado em rack, fácil de instalar no armário.
Tem as vantagens de operação simples, baixo ruído, não poluição, aquisição de dados em tempo real e comunicação remota,proporciona conveniência aos utilizadores do sistema para implementar a gestão da rede e monitorização remotaO inversor não é apenas adequado para energia e campo de comunicação, mas também adequado para outros lugares onde a exigência de suprimento de energia de alta qualidade.
Características
Os inversores paralelos da série BWT-DT2000 são os inversores inteligentes.De forma fiável e rápida para responder às alterações do ambiente externo.
Os inversores paralelos da série BWT-DT2000 adotam a tecnologia de modulação de largura de pulso SPWM e produzem uma onda sinusoidal pura com frequência estável, tensão estável, filtragem de ruído e baixa distorção.
Os inversores paralelos da série BWT-DT2000 possuem uma forte capacidade de carga e um interruptor de desvio incorporado, o que melhora a continuidade e a confiabilidade da fonte de alimentação para os inversores.
Os inversores paralelos da série BWT-DT2000 adotam uma tecnologia avançada de supressão de ruído de injeção de retorno na entrada de corrente contínua e não interferem com outros equipamentos de comunicação que compartilham a fonte de alimentação de corrente contínua.A entrada AC adota filtragem múltipla para eliminar a interferência da rede de energia municipal e atender à demanda da fonte de alimentação AC principal no sistema de aplicação.
Os inversores paralelos da série BWT-DT2000 podem ser ajustados de forma flexível para a fonte principal AC e a fonte principal DC (através da configuração do campo do ecrã LCD)
A fonte de alimentação do inversor paralelo da série BWT-DT2000 pode ser fechada por chave silenciadora quando o alarme do zumbido falhar
O projeto da fonte de alimentação do inversor paralelo da série BWT-DT2000 é perfeito, permitindo cortar a corrente contínua no estado de partida, mudar automaticamente para desvio de energia, não afetar a carga da fonte de alimentação,conveniente para manutenção e substituição de baterias;
Modo de comunicação RS485, protocolo Modbus.
Especificações
| Forma do produto |
Potência nominal |
1 KVA |
2 KVA |
3 KVA |
5 KVA |
6 KVA |
8 KVA |
10 KVA |
| Dimensões(Largura × altura × profundidade)(mm) |
19 12 U |
19 12 U |
19 13 U |
| 490×88×385 |
490 × 88 ×392 |
540×132×405 |
| Parâmetro de entrada |
Voltagem de entrada CC |
220VDC |
| Faixa de entrada de CC |
92- Não.142VDC/185- Não.285VDC |
| Corrente de entrada AC |
4.55A |
9.1A |
13.6A |
22.7A |
27.3A |
36.3A |
45.5A |
| Intervalo de entrada de desvio |
176- Não.264VAC |
| Tempo de mudança de desvio |
Tipo eletrónico- Não.5 ms(externo)
Tipo mecânico- Não.20 ms
|
Tipo eletrónico- Não.5 ms(externo)Tipo mecânico- Não.30 ms |
| Saída AC |
Tensão de saída nominal |
220VAC |
| Frequência de saída nominal |
50 Hz |
| Regulação da carga |
< 1% |
| Precisão da frequência |
< 0,1% |
| Fator de pico |
3:1 |
| Distorção da forma de onda |
Resistência a carga total- Não.3%,Carga total não linear- Não.5% |
| Resposta dinâmica |
Intervalo transitório de tensão- Não.3%,Tempo de recuperação da resposta transitória≤ 60 ms(carga de 0 a 100) |
| Fluxo paralelo desigual |
< 3% de corrente nominal RMS |
| Capacidade de sobrecarga |
Corrente de carga- Não.105%, trabalho contínuo
Corrente de carga 105- Não.125%, trabalho contínuo 10 minutos de desligamento
Corrente de carga 125- Não.150%,Trabalho contínuo após 1min de desligamento
Corrente de carga>150%,Após 20 ms de desligamento
|
| Função de protecção |
Proteção contra ligações de entrada, proteção contra tensão de entrada e sobrevoltagem, proteção contra sobrecarga de saída, proteção contra curto-circuito de saída, proteção contra sobre-temperatura |
| Comunicação |
Interface de comunicação |
RS485 |
| Ambiente de trabalho |
Resistência ao isolamento |
2KVac,1 minuto |
| Ruído (1 m) |
< 45 dB |
| Temperatura ambiente de funcionamento |
- 10- Não.50°C |
| Temperatura de transporte e armazenagem |
- 40- Não.70°C |
| Umidade relativa |
0- Não.90%, sem condensação |
| Altitude relativa (M) |
≤ 3000 m,1500- Não.3000 m, diminuição de 1% da potência por cada aumento de 100 m |
