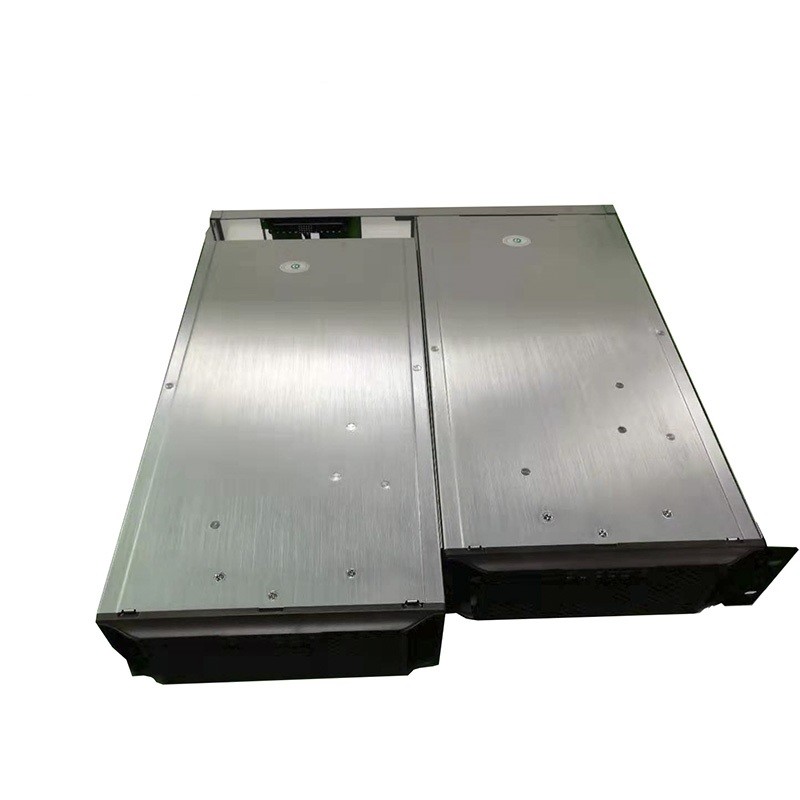

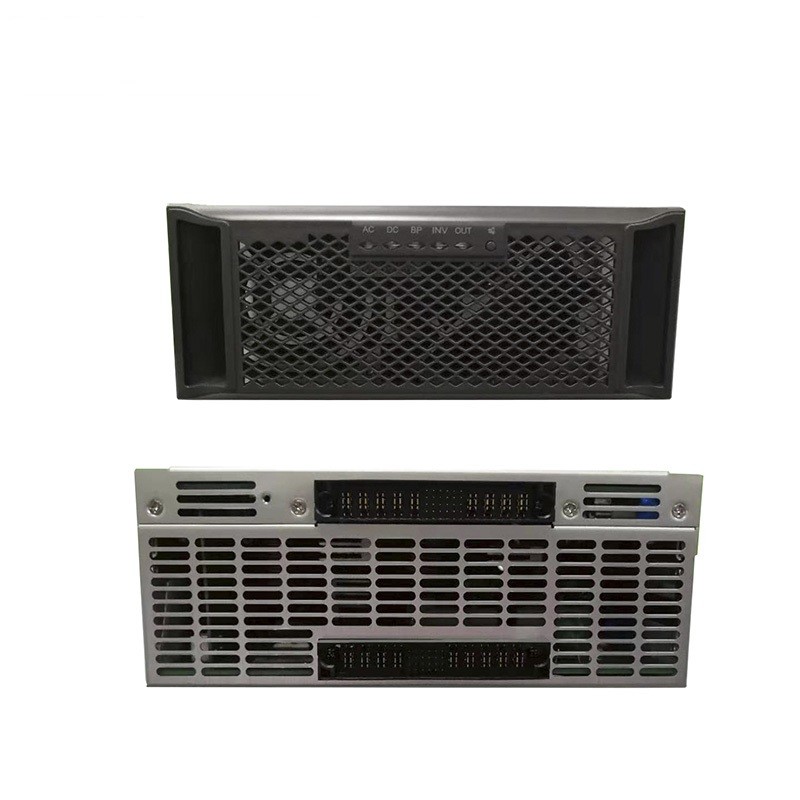

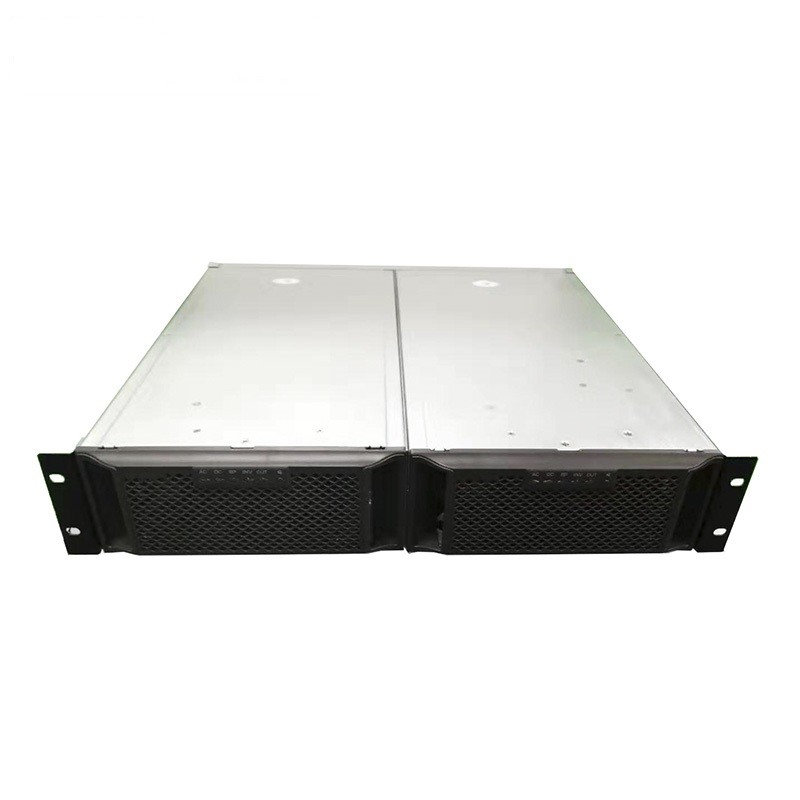

O inversor de conexão paralela modular de 48Vdc e 220Vdc é um dispositivo de inversão que converte a energia de 48V dc/220Vdc fornecida pela fonte de alimentação de comunicação DC em energia AC sinusoidal de 220V/50Hz.Através da conversão na potência de corrente contínua de entrada, o inversor de onda senoide puro oferece aos usuários energia AC estável e não distorcida.Ele oferece dispositivos-chave a potência de tensão de saída flexível e frequência.
Características
Controle digital: Adota tecnologia SPWM digital e de alta frequência de 32 bits, com forte capacidade anti-interferência, velocidade de cálculo rápida, alta inteligência,precisão de controlo e forma de onda pura de saída
Design redundante paralelo N + 1: pode formar um sistema de alimentação redundante paralelo N + 1. Os módulos são de backup uns dos outros, com alta confiabilidade e configuração flexível.Informações de dados do ecrã LCD digital de grande dimensão 128*64Display LED em funcionamento;
Não há tecnologia paralela mestre-escravo: a operação e a ligação paralela de cada módulo são controladas independentemente pelo DSP incorporado, sem um único ponto de falha,fluxo independente entre módulos.
Com ligação a quente: não é necessário fazer qualquer configuração e operação de parâmetros, ligação e reprodução, o módulo entra automaticamente no estado de trabalho normal, a manutenção e a substituição são simples e rápidas.
Modulo de desvio integrado: os utilizadores podem escolher a prioridade do inversor ou a prioridade de desvio
Gerenciamento de monitorização: painel de indicadores, alarme sonoro e luminoso de falha, interface de comunicação RS485 e contacto seco de falha.
Função de proteção: tem as funções de sobrevoltagem de entrada, sobrevoltagem de saída, sobre temperatura, curto-circuito e assim por diante.

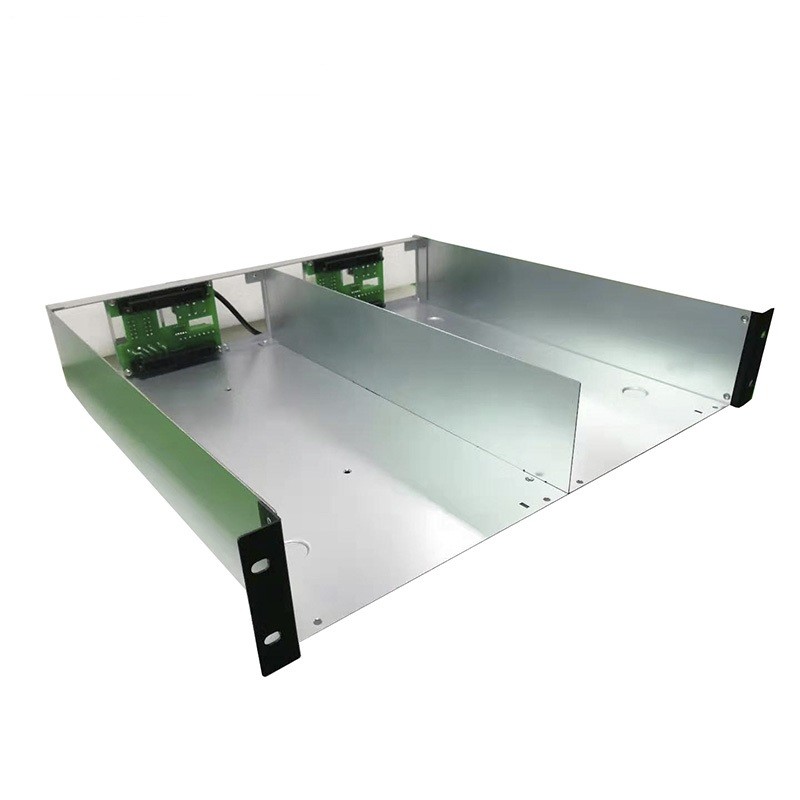

Alta densidade de potência: 1/2 19 ′′ design largura, o volume é apenas metade da largura do inversor convencional, economia de espaço e conveniente paralelo
Especificações
| Modelo |
O número de veículos deve ser o seguinte: |
| INPUT |
| Voltagem de entrada CC |
48 Vdc |
| Corrente de entrada CC |
63.0 Máximo |
| Faixa de tensão de entrada CC |
40 a 60 V |
| ReabastecimentoNOise Corrente |
≤ 10% |
| PF |
0.8 |
| AC BY-PASS INPUT |
| Faixa de tensão de entrada |
270V-190V (± 10Vac) |
| Corrente de entrada nominal |
13.6A |
| Tempo de transferência |
< 12 ms |
| OUTPUT |
| Capacidade de produção |
3000VA |
| Capacidade de produção nominal |
2400W |
| Tensão de saída nominal |
220VAC |
| Corrente de saída nominal |
11.0A |
| Faixa de tensão de saída |
220Vac ((Tolerância ± 1,5%) |
| Eficiência da produção |
≥ 85% |
| Frequência de saída |
50 Hz |
| Faixa de frequência |
43 ~ 67 Hz |
| Ondas de saída |
Ondas sinusoidais puras |
| THD |
≤ 3% (carga da linha) |
| Tempo de comutação (por passagem para o modo Inverter) |
≤ 12 ms (com carga) |
| Faixa de frequência de saída |
50 ± 0,1% ou 60 ± 0,1% |
| DinâmicaRResponsávelTImagem |
5% ((carga 0←→100%) |
| PF |
0.8 |
| Output sobre a proteção de corrente |
| Capacidade de sobrecarga |
Continuem a trabalhar 10 minutos. @105% |
| Capacidade de sobrecarga |
Continuem a trabalhar 1 minuto @ 125% |
| Proteção contra sobre-temperatura |
- Sim, sim. |
| Proteção contra curto-circuito |
Sim (não testar em AC Connect) |
| Protecção da ligação reversa |
- Sim, sim. |
| TESTES DE PERFORMANÇÃO no ambiente |
| Temperatura ambiente. |
-20~ +50°C |
| Operação a altas temperaturas |
50±2°C (carga nominal 24 horas) |
| Função a baixa temperatura |
-20 ± 2°C (carga nominal 24 horas) |
| Armazenamento a altas temperaturas |
80 ± 2 °C,24 horas |
| Armazenamento a baixa temperatura |
-40±2°C,24 horas |
| Humidade |
0~90%,Não há condensação de umidade |
| Altitude de operação (m) |
Altitude Potência total até 2000 m. -2% / 100 m, altitude máxima 5000 m |
| Modo paralelo |
| Quantidades paralelas máximas |
8 unidades |
