O inversor de conexão paralela modular BWT1500 serial 48Vdc & 220Vdc é um dispositivo de inversão que converte a energia de 48V dc/220Vdc fornecida pela fonte de alimentação CC de comunicação em energia CA senoidal de 220V/50Hz. Através da conversão na energia CC de entrada, o inversor de onda senoidal pura oferece aos usuários energia CA estável e não distorcida. Em caso de falha de energia em locais comerciais, ele oferece aos dispositivos-chave a energia de tensão e frequência de saída flexíveis.
Recurso
Controle digital: Adota tecnologia DSP digital completo de 32 bits e SPWM de alta frequência, apresentando forte capacidade anti-interferência, velocidade de cálculo rápida, alta inteligência, precisão de controle preciso e forma de onda de saída pura

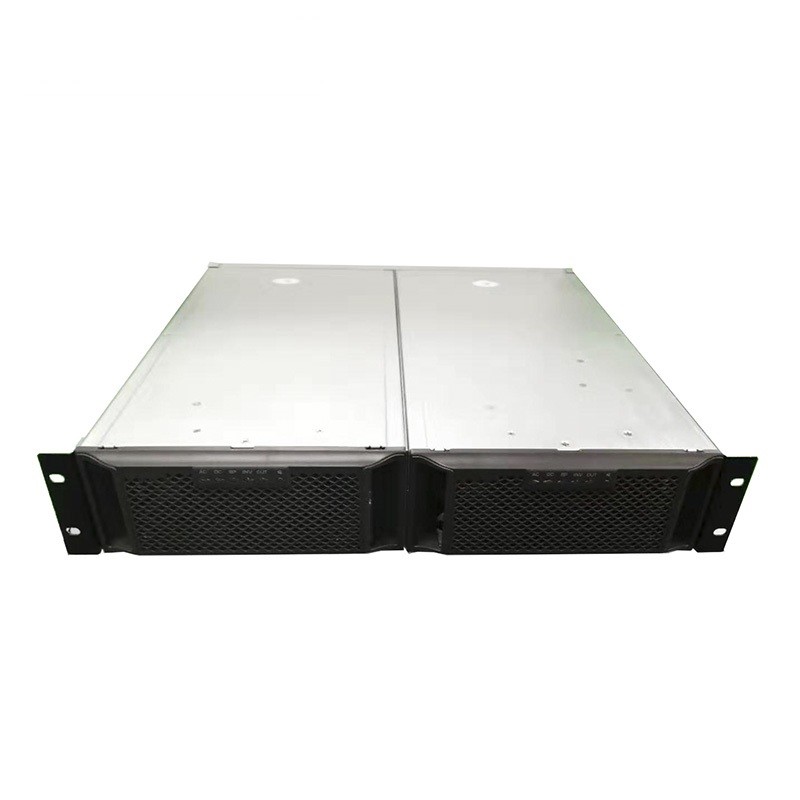

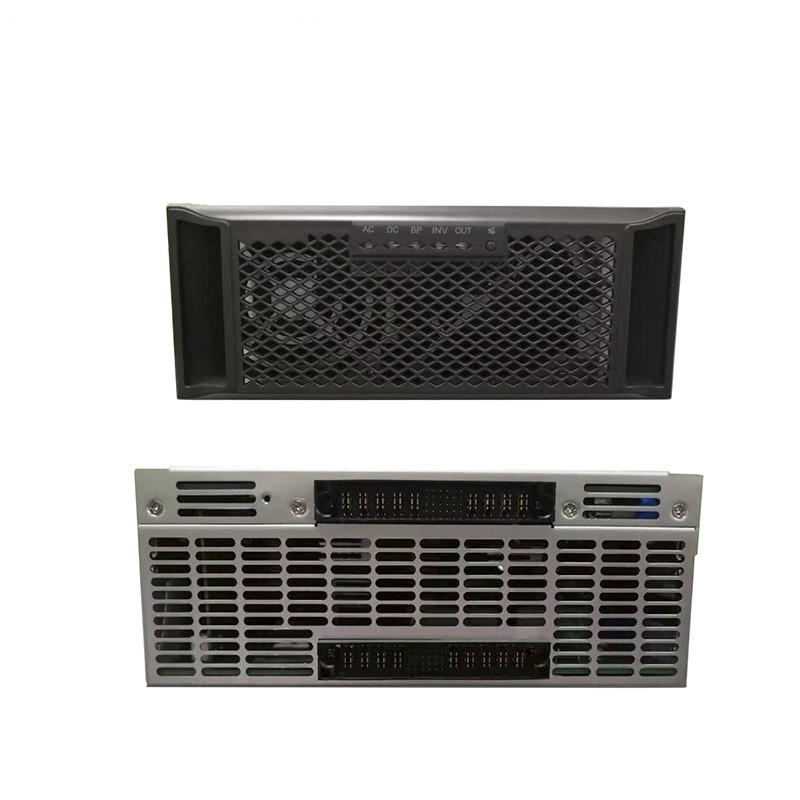

Design redundante paralelo N+1: Pode formar um sistema de alimentação redundante paralelo N+1. Os módulos fazem backup uns dos outros, com alta confiabilidade e configuração flexível. Grande exibição de dados LCD digital de 128*64, 4 LEDs exibem o trabalho;
Sem tecnologia paralela mestre-escravo: A operação e a conexão paralela de cada módulo são controladas independentemente pelo DSP embutido, sem ponto único de falha, fluxo independente entre os módulos.

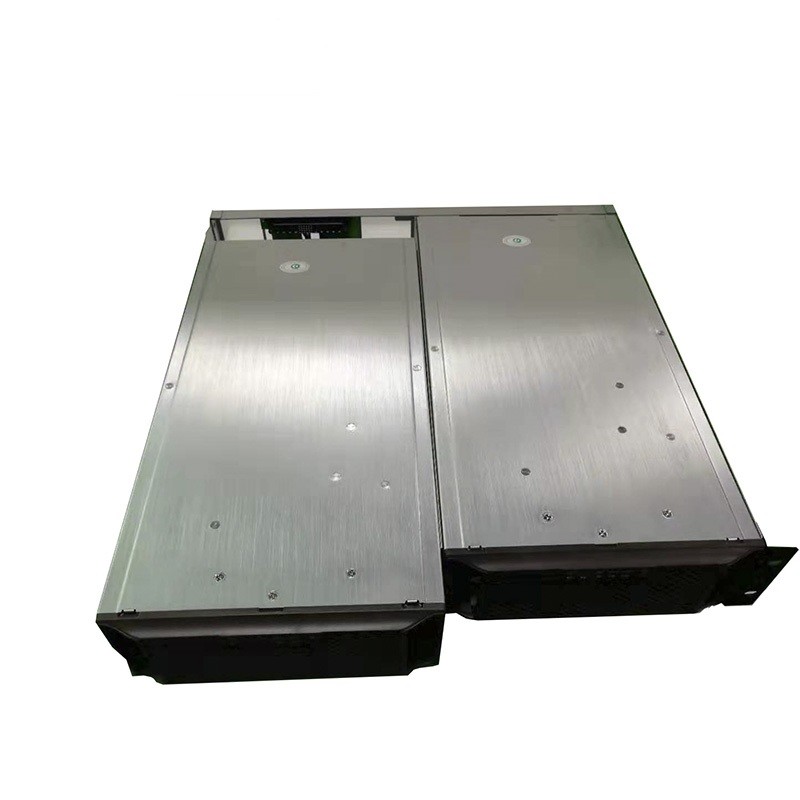

Com conexão a quente: não há necessidade de fazer nenhuma configuração e operação de parâmetros, plug and play, o módulo entra automaticamente no estado de funcionamento normal, a manutenção e a substituição são simples e rápidas.
Bypass embutido no módulo: Os usuários podem escolher a prioridade do inversor ou a prioridade do bypass
Gerenciamento de monitoramento: painel indicador, alarme sonoro e luminoso de falha, interface de comunicação RS485 e contato seco de falha.
Função de proteção: Possui as funções de sobretensão de entrada, sobretensão de saída, sobretemperatura, curto-circuito e assim por diante.

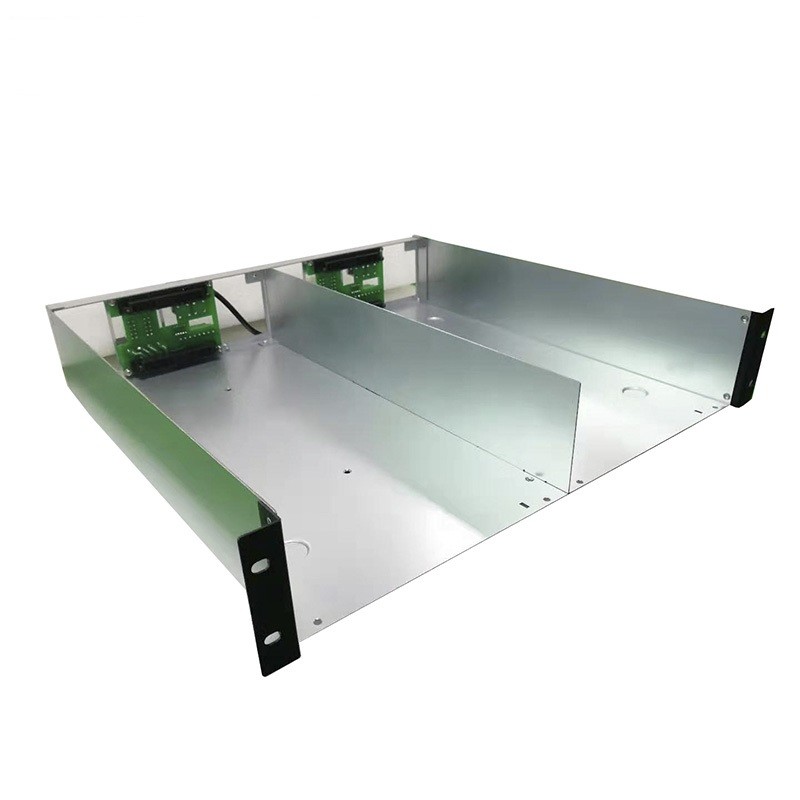

Alta densidade de potência: design de largura 1/2 19〞, o volume é apenas metade da largura do inversor convencional, economizando espaço e paralelo conveniente.
Especificação
| Dados Técnicos |
| Modelo |
BWT48/220-2KVAS |
| ENTRADA |
| Tensão de Entrada CC |
48Vdc |
| Corrente de Entrada CC |
42.0Max |
| Faixa de Tensão de Entrada CC |
40-60V |
| PreenchimentoNCorrente de ruído |
≤10% |
| FP |
0.8 |
| ENTRADA BY-PASS CA |
| Faixa de Tensão de Entrada |
270V-190V(±10Vac) |
| Corrente de Entrada Nominal |
9.1A |
| Tempo de Transferência |
<12ms |
| SAÍDA |
| Capacidade de Saída |
2000VA |
| Capacidade de Saída Nominal |
1600W |
| Tensão de Saída Nominal |
220VAC |
| Corrente de Saída Nominal |
3.6A |
| Faixa de Tensão de Saída |
220Vac (Tolerância ±1.5%) |
| Eficiência de Saída |
≥85% |
| Frequência de Saída |
50Hz |
| Faixa de Frequência |
43~67Hz |
| Onda de Saída |
Onda senoidal pura |
| THD |
≤3% (Carga de Linha) |
| Tempo de Comutação (Bypass para modo Inversor) |
≤12ms (Com Carga) |
| Faixa de Frequência de Saída |
50±0.1% ou 60±0.1% |
| DinâmicoRespostaTempo |
5% (carga 0←→100%) |
| FP |
0.8 |
| Proteção contra Sobrecarga de Saída |
| Capacidade de Sobrecarga |
Continue trabalhando 10min @105% |
| Capacidade de Sobrecarga |
Continue trabalhando 1min @ 125% |
| Proteção contra Sobretensão |
Sim |
| Proteção contra curto-circuito |
Sim (Não testar sob Conexão CA) |
| Proteção de conexão reversa |
Sim |
| DESEMPENHO DO TESTE AMBIENTAL |
| Temperatura Ambiente |
-20~ +50℃ |
| Operação em alta temperatura |
50±2℃ (carga nominal 24H) |
| Operação em baixa temperatura |
-20±2℃ (carga nominal 24H) |
| Armazenamento em alta temperatura |
80±2 ℃,24H |
| Armazenamento em baixa temperatura |
-40±2℃,24H |
| Umidade |
0~90%,Sem condensação de umidade |
| Altitude de Operação (m) |
Altitude Potência total até 2000m. redução -2% / 100m, altitude máxima 5000m |
| MODO PARALELO |
| Quantidades Máximas Paralelas |
8 unidades |
