Eltek Harness Cable de sincronização de prateleira para prateleira P/N 308E35480700 Núcleo de alimentação

Roteamento adequado do cabo de CC

A Figura 10 mostra o encaminhamento adequado dos cabos para as ligações dos disjuntores.dos pontos de ligação. NOTA: O encaminhamento dos cabos de qualquer outra forma pode prejudicar o pessoal ou o sistema.

O circuito 9 contém quatro disjuntores e vinte ligações de fusíveis GMT. Todas as ligações de saída de CC são acessíveis por trás (Figura 12),Considerando que os interruptores e os fusíveis são acessíveis pela frente (Figura 11).

Fazer com que as ligações de saída e de retorno GMT sejam acessíveis por trás utilizando os parafusos de compressão das tiras terminais GMT (figura 12).Selecionar o tamanho do fio de acordo com as especificações na secção "Requisitos de saída de corrente contínua" na página 10Os cabos GMT devem ser encaminhados diretamente para baixo através dos furos de cabo logo abaixo do bloco terminal GMT. Torque estes parafusos M3 para 4,5 in-lbs.Instalar os fusíveis nas ranhuras adequadas no bloco de fusíveis GMT mostrado na figura 11Para as ligações do disjuntor de saída e de retorno da carga (posições A e B), conectar os braços aos dois parafusos de 4 a 20 cm com centros de 5 a 8 cm, acessíveis por trás, tal como mostrado na figura 12.Os disjuntores podem ser encontrados atrás da porta de distribuição no lado direito do sistema quando visto de frente (Figura 11). Dimensões dos fios e das alças de acordo com as especificações da secção "Requisitos de saída de corrente contínua" na página 10.Os cabos de interrupção devem ser encaminhados através dos furos dos cabos no lado esquerdo da prateleira quando vista por trás (Figura 10). NÃO conecte uma carga de equipamento a ligações de saída protegidas por LVD.

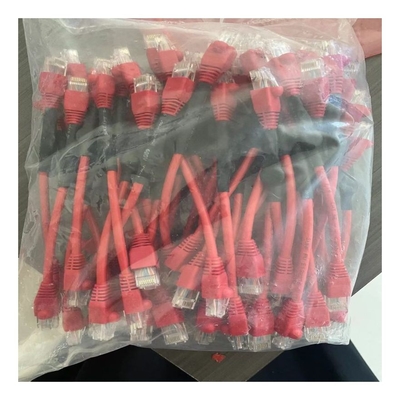

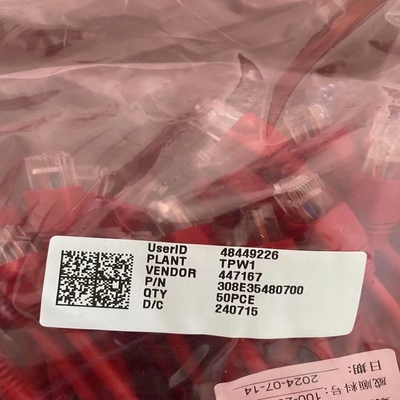

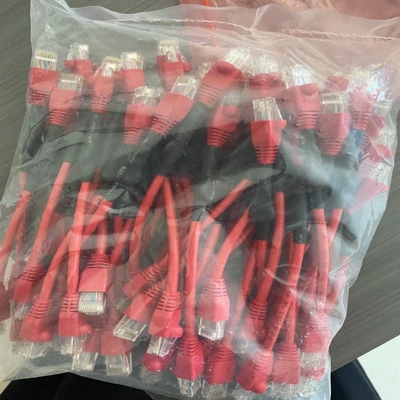

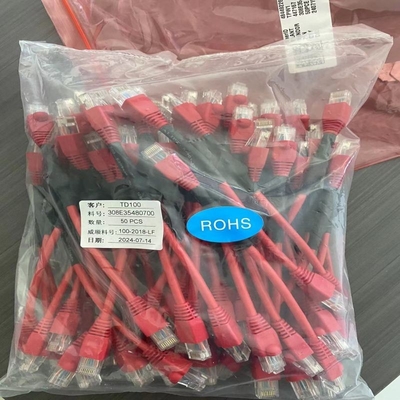

Exibição do produto

Entrega
