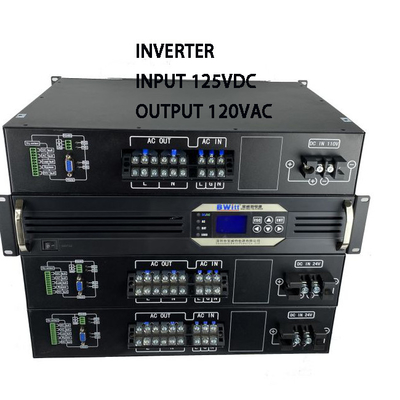

Os inversores de onda senoidal pura da Série DT-1000 são a nova expansão da BWITT
personalizar inversor. Esta Série é um gabinete de rack de 19” profissional com um
ampla gama de opções para atender às aplicações.
Descrição:
Este tipo de inversor de montagem em rack com uma nova geração de solução de inversor de entrada dupla
projetado para o campo de aplicações de comunicação, que é adequado para a alta
confiabilidade do sistema de comunicação. A solução é equipada com alimentação CA de 230 V
e entrada de alimentação CC de 24 V, que preenche a lacuna entre a alimentação UPS tradicional
e soluções comuns de inversor de onda senoidal pura.
Ele usa uma nova estrutura de design que ajuda os usuários a fornecer CA pura, estável e durável
energia para cargas críticas e tem a mesma alta confiabilidade do sistema de alimentação CA.
As características de design do inversor de onda senoidal pura de comunicação dedicado garantem
a conversão perfeita entre a alimentação CA e CC, quase sem conversão
atraso e construir na chave estática.
Principais características:
Rack de 19” padrão montado em rack 2 RU Chassis;
Saída de onda senoidal verdadeira (T.H.D< 3%)；
Grande exibição de dados LCD digital de 128*64, 4 LEDs exibem o trabalho;
5 Rotas Contato seco para sistema (falha de entrada CC, falha de entrada CA, sobrecarga
informações, informações de desvio e falha de saída)；
Porta de comunicação RS232 e RS485 e SNMP opcional；
Autoteste de inicialização, partida de saída suave, reinício automático de partida enquanto CA ou CC está se recuperando;
Função de comutação automática: CC para CA, desvio CA, menos de 5ms;
Monitoramento em tempo real do status operacional do sistema, alarme sonoro e visual;
Registre a mensagem de alarme histórica e pode ser consultada;
Construir no regulador de tensão Estabilizar a tensão CA;
Desvio de manutenção / CC disponível;
Proteção: proteção contra curto-circuito, proteção contra sobrecarga, bateria sobre/subtensão
proteção, sobrecorrente, sobretemperatura;
Aplicação:
Todas as aplicações críticas para os negócios e todos os tipos de cargas CA.
O design é modular e escalável com módulos de inversor intercambiáveis a quente
o que garante baixo tempo médio de reparo
redução nos custos de serviço e atende às mudanças
necessidades de expansão futura.
Parâmetros:
| Modelo |
BWT125/120-1KVA
BWT125/120-3KVA
|
BWT125/120-2KVA |
BWT125/120-3KVA |
| ENTRADA |
| Tensão de entrada da bateria |
125Vdc |
| Faixa de tensão da bateria |
100-150Vdc |
| Corrente de entrada CC |
10A máx. |
20A máx. |
30A máx. |
| Tensão de entrada de desvio |
120VACNorm
66,6A máx.
|
| Faixa de tensão de desvio |
100-140VAC
30A máx.
50A máx.
60AMax
|
| Frequência de entrada CA |
60Hz |
| Faixa de frequência |
43~67Hz |
| PF |
>0.8 |
| SAÍDA |
| Capacidade de saída |
1000VA |
2000VA |
3000VA |
| Capacidade de saída nominal |
800W |
1600W |
2400W |
| Tensão de saída nominal |
120VAC (Modo inversor)- |
| Corrente de saída nominal |
6,67A |
13,3A |
20A |
| Faixa de tensão de saída |
120Vac (Tolerância ±1,5% @Modo inversor) |
| Eficiência de saída |
≥85% (Modo inversor) |
| Frequência de saída |
60Hz |
| Onda de saída |
Seno puro |
| THD |
≤3% (Carga de linha) |
| Tempo de comutação (Desvio para modo inversor) |
≤5ms (Com carga) |
| CARACTERÍSTICA DE PROTEÇÃO |
| Proteção de comutação de tensão CA inferior |
≤90Vac (Tensão de reação≥10Vac) |
| Proteção de comutação de tensão CA superior |
≥140AC |
| Sobre-temperatura |
Sim (Interruptor automático) |
| Ponto de proteção de subtensão da bateria |
≤90 |
| Alarme de baixa tensão da bateria |
90±0,5 |
| Ponto de proteção de sobretensão da bateria |
≥155VDC |
| Ponto de recuperação de sobretensão da bateria |
≥145VDC |
|
Refrigeração
|
2*Ventiladores
4*Ventiladores
|
2*Ventiladores |
4*Ventiladores |
| Controle de temperatura@ Temperatura interna>45℃ & Velocidade de acordo com a capacidade de saída@ Capacidade de saída >50% |
| PROTEÇÃO DE SOBRECORRENTE DE SAÍDA |
| Capacidade de sobrecarga |
Continuar trabalhando @sobrecarga 110% |
| Capacidade de sobrecarga |
Continuar trabalhando 60s@ sobrecarga110%~130% |
| Capacidade de sobrecarga |
Continuar trabalhando 10s@sobrecarga >150% |
| Proteção contra temperatura excessiva |
Sim |
| Proteção contra curto-circuito |
Sim (Não teste sob conexão CA) |
| Proteção de conexão reversa |
Sim |
| OVP de saída |
≥144VAC (Modo inversor) |
| Alarme de baixa tensão de saída |
≤88VAC (Modo inversor) |
| SEGURANÇA E EMC |
| Rigidez dielétrica (Chassi CA) |
3500Vdc/10mA//1min .Sem flash over, sem avaria, sem arco (Somente prioridade de entrada CA) |
| Rigidez dielétrica (Chassi CC) |
750Vdc/10mA/1min. Sem flash over, sem avaria
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1 ;IEC 61000-6-2 e IEC 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| DESEMPENHO DO TESTE AMBIENTAL |
| Temperatura ambiente |
-20~ +50℃ |
| Operação em alta temperatura |
50±2℃ (carga nominal 24H) |
| Operação em baixa temperatura |
-20±2℃ (carga nominal 24H) |
| Armazenamento em alta temperatura |
80±2 ℃,24H |
| Armazenamento em baixa temperatura |
-40±2℃,24H |
| Umidade |
0~90%, Sem condensação de umidade |
| Altitude operacional (m) |
Altitude Potência total abaixo de 2000m. >2000m redução -2% / 100m, altitude máxima 5000m |
| COMUNICAÇÃO |
| Rs232 e Rs485 |
Sim |
| SNMP |
Opcional |
| Contato seco |
5 grupos |
| DISPLAY LCD |
|
Status LCD
|
Tensão de entrada e saída, frequência, corrente de saída, temperatura, taxa de carga, LOGO etc.
|
|
Status do inversor
|
Rede normal, inversor normal, subtensão da bateria e sobrecarga de saída etc.
|
| MEDIDA |
| Tamanho L*P*A (mm) |
482*347*88mm |
482*430*88mm |
| Peso |
11,5KG |
15KG |
