Os inversores de onda senoidal pura DT-1000 série são BWITT novo expandir
Esta série é um gabinete de rack profissional de 19
Uma ampla gama de opções para adaptar-se às aplicações.
Descrição:
Este tipo Inverter montado em rack com uma nova geração de solução de inversor de entrada dupla
O projecto foi concebido para o campo das aplicações de comunicação, que é adequado para a alta
A solução é equipada com uma potência AC de 230 V
fornecimento e 24V de corrente contínua Entrada, que preenche a lacuna entre a corrente UPS tradicional
fornecimento e soluções comuns de inversores de ondas senoideas puras.
Ele usa uma nova estrutura de design que ajuda os usuários a fornecer CA puro, estável e durável
energia para cargas críticas e tem a mesma alta fiabilidade do sistema de alimentação AC.
As características de projeto do inversor de onda senoidal puro de comunicação dedicada garantem
a conversão sem problemas entre a fonte de alimentação AC e DC, quase sem conversão
atrasar, e construir no interruptor estático.
Principais características:

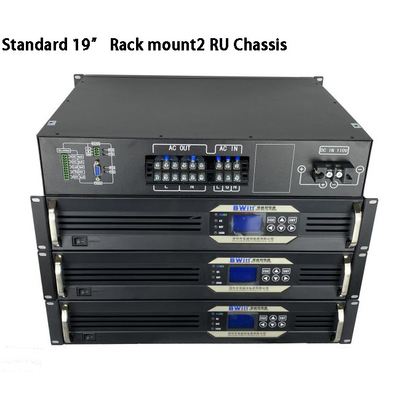

- Não.Padrão 19 ′ Montador de rack2 Chassis RU;
- Não.Fornecimento de ondas sinusoidais reais (T.H.D < 3%);
- Não.Display de dados em LCD digital de 128*64 de grande dimensão,4 LED em funcionamento;
- Não.5 Rotas Contato seco do sistema (falha de entrada de corrente contínua, falha de entrada de corrente alternada, sobrecarga)
Informações, informações de desvio e falha de saída);
- Não.Portos de comunicação RS232 e RS485 e SNMP opcionais;
- Não.Auto-teste de ligação, arranque de saída suave, reinicialização automática enquanto a corrente AC ou DC estiver a recuperar;
- Não.Função de comutação automática: CC para CA, bypass CA, inferior a 5 ms;
- Não.Monitorização em tempo real do estado de funcionamento do sistema, alarme auditivo e visual;
- Não.Gravar a mensagem de alarme histórica e poder ser consultada;
- Não.Instalar um regulador de tensão para estabilizar a tensão AC;
- Não.Desvio de manutenção / DC disponível;
- Não.Protecção: Protecção contra cargas curtas, sobrecarga, sobre/baixa tensão da bateria
Proteção contra a sobrecorrência e a sobre temperatura;
Aplicação:
Todas as aplicações críticas para o negócio e todos os tipos de cargas AC.
O projeto é modular e escalável com hot swappable
módulos de inversor que garantem um tempo médio de reparação baixo
A redução dos custos de serviço e a resposta às mudanças
necessidades de expansão futura.
Parâmetros:
| Dados técnicos |
| Modelo |
BWT24/230-1KVA |
BWT24/230-2KVA |
BWT24/230-3KVA |
| INPUT |
| Voltagem de entrada da bateria |
24Vdc |
| Faixa de tensão da bateria |
21-29Vdc |
| Corrente de entrada CC |
45.45A Max |
90.9A Max. |
136.4A Max. |
| Voltagem de entrada de desvio |
230VacNorm |
| Faixa de tensão de desvio |
100-140VAC
)
|
| Frequência de entrada AC |
50 Hz |
| Faixa de frequência |
43 ~ 67 Hz |
| PF |
> 08 |
| OUTPUT |
| Capacidade de produção |
1000VA |
2000VA |
3000VA |
| Capacidade de produção nominal |
800 W |
1600 W |
2400W |
| Tensão de saída nominal |
230 VAC (modo inversor) |
| Corrente de saída nominal |
3.47A |
6.95A |
10.43A |
| Faixa de tensão de saída |
230Vac ((Tolerância ±1,5% @Modo inversor) |
| Eficiência da produção |
≥ 85% (Modo inversor) |

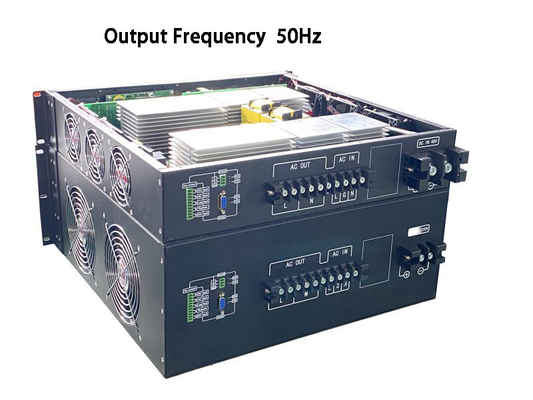

| Frequência de saída |
50 Hz |
| Ondas de saída |
Ondas sinusoidais puras |
| THD |
≤ 3% (carga da linha) |
| Tempo de comutação (por passagem para o modo Inverter) |
≤ 5 ms (com carga) |
| Características de protecção |
| AC sob proteção do interruptor de tensão |
≤ 180VAC (voltagem de reação ≥ 5Vac) |
| Proteção do interruptor AC sobre tensão |
≥ 280VAC |
| Excesso de temperatura |
Sim (Conmutação automática) |
| Bateria sob o ponto de protecção da tensão |
≤ 20VDC |
| Bateria Alarme de baixa tensão |
21VDC ± 0.5 |
| Ponto de protecção contra sobrevoltagem da bateria |
≥ 20VDC |
| Ponto de recuperação da sobrevoltagem da bateria |
≤ 29VDC |
| Refrigeração |
2 Fãs |
2 Fãs |
4 Fãs |
| Temp.Control@ Temperatura interna> 45°C e velocidade De acordo com a capacidade de saída Capacidade de saída > 50% |
| OUTPUT PROTECÇÃO SOBRE ACORRÊNCIA |
| Capacidade de sobrecarga |
Continuem a trabalhar 60s@ sobrecarga110% ~ 130% |
| Capacidade de sobrecarga |
Continuem a trabalhar 10s@sobrecarga > 150% |
| Proteção contra sobre-temperatura |
- Sim, sim. |
| Proteção contra curto-circuito |
Sim (não testar em AC Connect) |
| Protecção da ligação reversa |
- Sim, sim. |
| OVP de saída |
≥ 288VAC ((Modo inversor) |
| Alarme de baixa tensão de saída |
≤ 176VAC (modo inversor) |
| Segurança e EMC |
| Resistência dielétrica ((AC-Chassis) |
3500Vdc/10mA/1min. Sem flash over, sem avaria, sem arco (Só prioridade de entrada AC) |
| Resistência dielétrica ((DC-Chassis) |
750 Vdc/10mA/1min. Sem flash, sem avaria.
|
| LVD |
EN 60950-1 |
| EMC/EM I |
EN 61000-6-3; EN 61000-6-1;CEI 61000-6-2 e CEI 61000-6-4 |
|
ROHS
|
IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7, IEC 62321-8
|
| TESTES DE PERFORMANÇÃO no ambiente |
| Temperatura ambiente. |
-20~ +50°C |
| Operação a altas temperaturas |
50±2°C (carga nominal 24 horas) |
| Função a baixa temperatura |
-20 ± 2°C (carga nominal 24 horas) |
| Armazenamento a altas temperaturas |
80 ± 2 °C, 24 horas |
| Armazenamento a baixa temperatura |
-40±2°C, 24 horas |
| Humidade |
0~90%, sem condensação de umidade |
| Altitude de operação (m) |
Altitude Potência total até 2000 m. -2% / 100 m, altitude máxima 5000 m |
| Comunicação |
| Rs 232 e Rs 485 |
- Sim, sim. |
| SNMP |
Opcional |
| Contacto seco |
Grupo 5 |
| Exibição LCD |
|
Estado do LCD
|
Voltagem de entrada e saída, frequência, corrente de saída, temperatura, taxa de carga, LOGO, etc.
|
|
Estado do inversor
|
As fontes principais normais, inversores normais, bateria sub-voltagem e sobrecarga de saída, etc.
|
| Medida |
| Tamanho W*D*H(mm) |
482 mm * 370 mm * 88 mm (2RU) |
| Peso |
11.5 kg |
