A Top Future Technology Co.,ltd é um fornecedor completo de produtos e serviços de telecomunicações para TI, instalações de fabricação e aparelhos de telecomunicações, como design, fornecimento de fontes de alimentação para telecomunicações, energia solar, data center e serviços de emergência para empresas. Temos vasta experiência em aplicações AC e DC, oferecemos soluções completas que simplificam a execução e aquisição de projetos com um único ponto de contato. Trate-nos como uma extensão de seus departamentos de Telecomunicações e TI. Estamos prontos para ajudar a resolver qualquer tipo de problema de energia ou concluir um novo projeto de energia juntos.
Nosso principal escopo de negócios:
Sistema de energia DC 24Vdc, 48Vdc, 60Vdc, 110Vdc, 220Vdc (sistema de energia integrado, gabinete interno e externo)

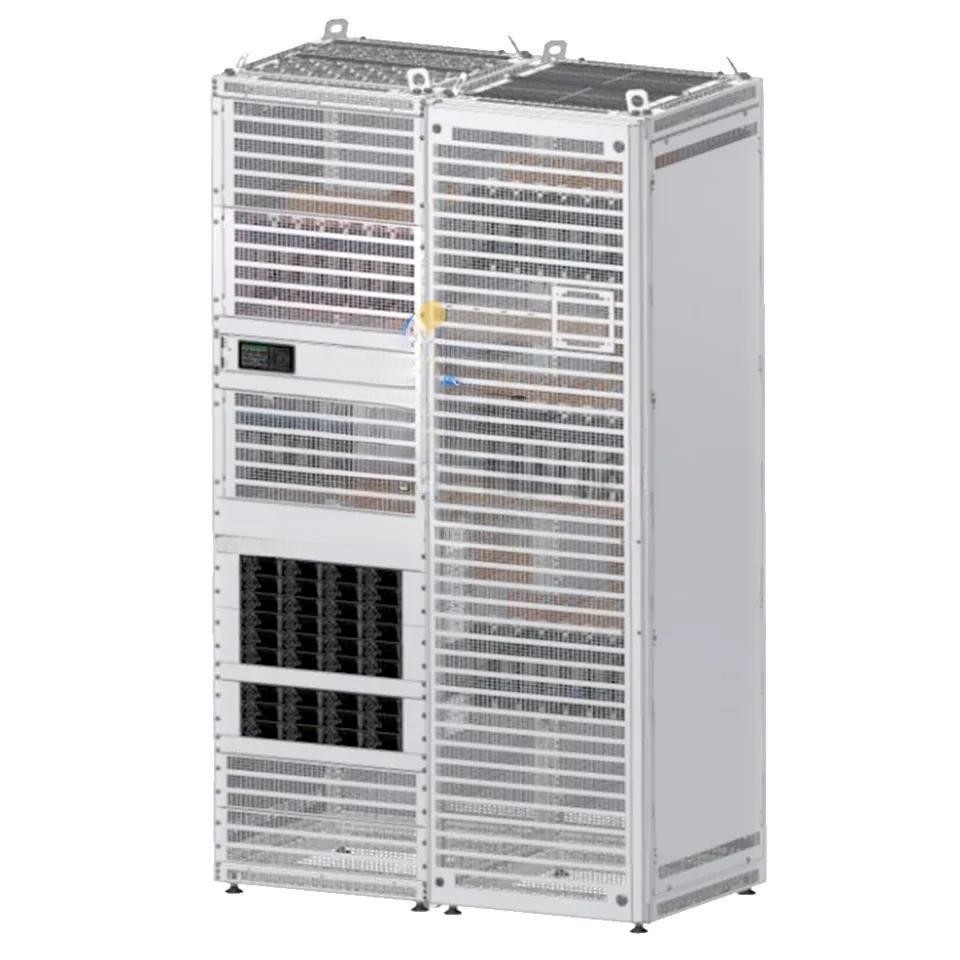

Sistema grande 48Vdc
UPS AC;
Ar Condicionado de Precisão;
Peças de reposição para sistema de energia

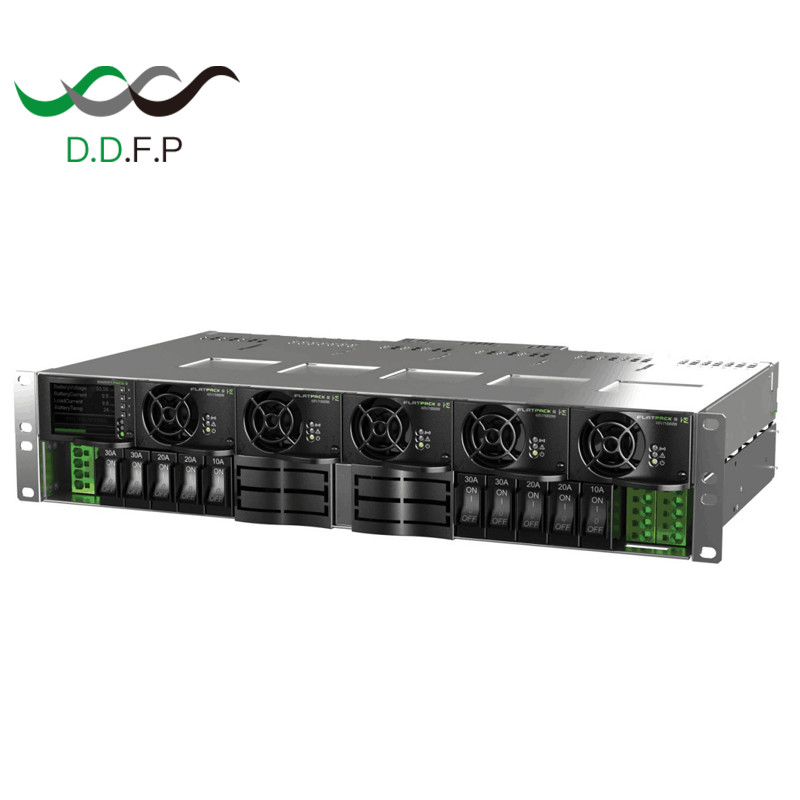

CARACTERÍSTICAS PRINCIPAIS
l · SISTEMA COMPLETO
l · CONTROLADOR SMARTPACK R
l · CONTROLE AVANÇADO E
l MONITORAMENTO ATRAVÉS DA PORTA ETHERNET
l · PORTA USB TIPO A PARA DISPOSITIVOS PLUG-IN (EX: WIFI; PEN DRIVES)
l · USB TIPO B PARA CONTROLE
l · RETIFICADORES DE SUPER ALTA EFICIÊNCIA
l · MÓDULOS HOT PLUGGABLE
l · 6 POSIÇÕES DE DISJUNTOR DE BATERIA
l · LVBD
l · DISTRIBUIÇÃO DE DISJUNTOR DE CARGA 18X
l · LVLD (OPCIONAL)
l · ALTURA DE 5U A 8U
l · APROVAÇÕES GLOBAIS
Parâmetros:
MODELO
24VDC
|
|
|
|
|
|
|
|
|
| 48VDC |
Número da peça |
|
|
(Sistema de energia de telecomunicações configurado) |
|
|
CTO2xxxx.nnnn
CTOxxxxx.nnnn
|
MÓDULO DE POTÊNCIA |
|
|
Retificador Flatpack2 1) |
|
|
|
|
|
|
|
|
| Flatpack2 24/1800 HE |
| Flatpack2 48/2000 HE ou SHE Flatpack2 48/3000 HE ou SHE |
DADOS DE ENTRADA |
|
Tensão (faixa) |
| 85-300 VAC |
| 85-300 VAC (módulo HE) 85-264 VAC (módulo SHE) |
Frequência |
|
|
45-66 Hz |
| Configuração da rede |
Individual 2) / 1p230 VAC TN / 3p400 VAC TN / 1p230 VAC IT / 3p230 VAC IT |
|
|
|
|
|
| Conexão |
Blocos terminais, 16 mm² máx. |
| DADOS DE SAÍDA |
Tensão |
|
|
|
|
| +24 VDC |
| -48 VDC |
Corrente (máxima) |
|
|
600 A |
|
| 600 A |
Número de posições de disjuntor de bateria |
|
|
Número de posições de disjuntor de bateria |
|
|
| 6x 100 A |
|
| LVBD |
Padrão 300 A / 600 A |
|
|
|
|
|
| Opcional 150 A / 300 A / 500 A / 600 A |
DISTRIBUIÇÃO DE CARGA |
|
Montado em trilho DIN, com 18 mm e 27 mm de largura (13 mm sob solicitação) |
| 18x 18 mm ou 9x 18 mm + 6x 27 mm |
|
| LVLD |
Opcional 300 A / 600 A |
|
|
|
| Opcional 150 A / 300 A / 500 A / 600 A |
Tipo de disjuntor de carga |
|
Montado em trilho DIN, com 18 mm e 27 mm de largura (13 mm sob solicitação) |
| CONTROLE E MONITORAMENTO |
Unidade de controle e monitoramento 3) |
|
| Smartpack R |
|
| Entradas |
6x Entradas digitais (para monitoramento de equipamentos externos) |
|
|
|
|
|
| Saídas |
6x Relés de alarme |
|
| OUTRAS ESPECIFICAÇÕES |
Isolamento |
|
|
|
|
|
| 3.0 kVAC – entrada para saída |
|
| 1.5 kVAC – entrada para terra |
0.5 kVDC – saída para terra
Temperatura de operação
-40 a +60 °C [-40 a +140 °F]
|
|
|
|
|
| Temperatura de armazenamento |
-40 a +85 °C [-40 a +185 °F] |
|
|
|
|
| Dimensões (L x P x A) 4) |
482 x 380 x A mm [19 x 14.9 x A polegadas] Altura (A): |
|
|
|
|
| - 5U: 222 mm [8.8 polegadas] |
- 6U: 267 mm [10.5 polegadas]
- 7U: 311 mm [12.3 polegadas]
- 8U: 356 mm [14 polegadas]
|
- 6U: 267 mm [10.5 polegadas]
- 7U: 311 mm [12.3 polegadas]
- 8U: 356 mm [14 polegadas]
Peso (excluindo módulos)
Aproximadamente 5 kg [11 lbs]
|
| PADRÕES DE PROJETO |
Segurança elétrica |
|
|
|
|
| IEC/UL 60950-1 |
|
| CSA 22.2 |
EMC
ETSI EN 300 386 v1.3.2
|
|
|
|
|
|
| EN 61000-6-2 /-3 |
Ambiente
ETSI EN 300 019-2-1 (Classe 1.2) /-2 (Classe 2.3) /-3 (Classe 3.2)
|
|
|
|
|
| ETSI EN 300 132-2 |
Condições normais de operação conforme IEC 62040-5-3:2016 cláusula 4.2. Outras condições de operação conforme IEC 62040-5-3:2016 cláusula 4.3, devem ser informadas
1) Consulte a folha de dados do retificador Flatpack2 para detalhes
2) Quando o sistema é configurado sem a opção de dispositivo SPD
|
|
3) Consulte a folha de dados do controlador Smartpack R para detalhes
4) Profundidade mínima recomendada do gabinete é 400 mm [15.7 polegadas]
|

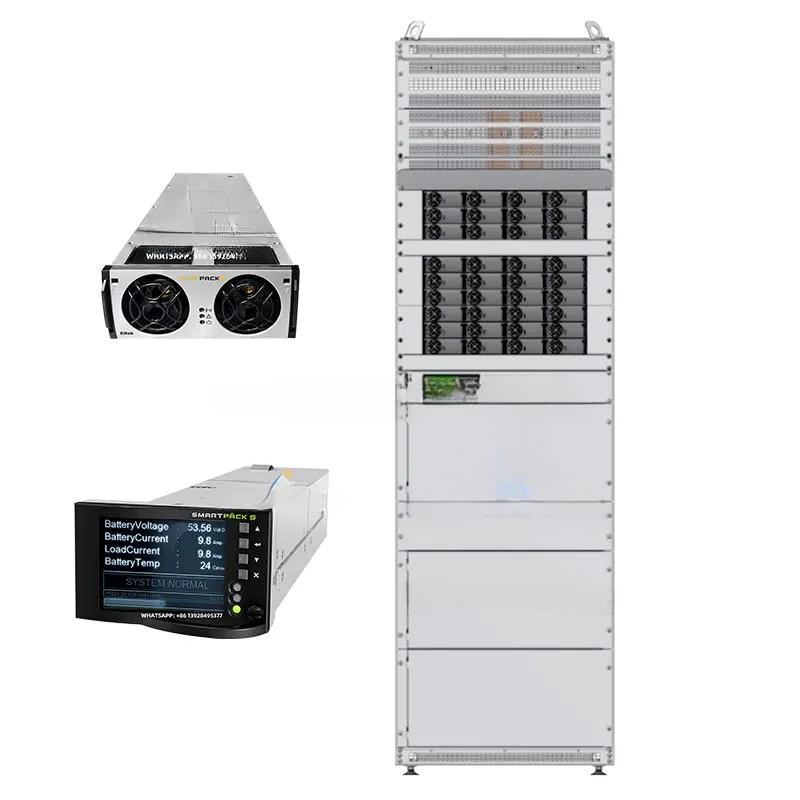

Produtos Relacionados:
|
