A Top Future Technology Co., Ltd. é um fornecedor completo de produtos e serviços de telecomunicações para TI, instalações de fabricação e aparelhos de telecomunicações, como um projeto,Fornecimento de energia para telecomunicaçõesTemos uma vasta experiência em aplicações AC e DC.Oferecemos soluções turn key que simplificam a execução e aquisição de projetos com um único ponto de contratoTratem-nos como uma extensão dos seus departamentos de Telecomunicações e Facilitadores de TI. Estamos prontos para ajudar a resolver qualquer tipo de problema de energia ou completar um novo projeto de energia juntos.
O nosso principal âmbito de actividade:

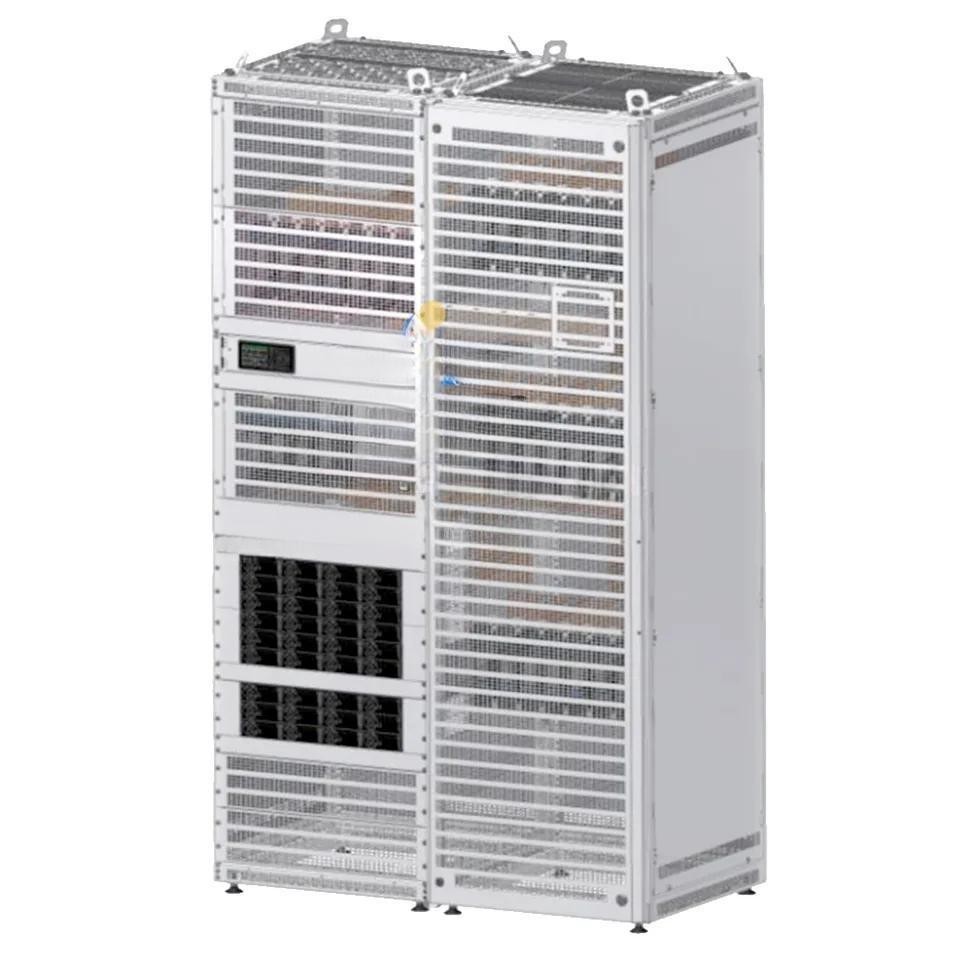

Sistema de alimentação de corrente contínua de 24 Vdc, 48 Vdc, 60 Vdc, 110 Vdc, 220 Vdc (sistema de alimentação integrado, gabinete interior e exterior)
Sistema de grande potência de 48 Vdc
¢ UPS AC;
- Ar condicionado de precisão.
¢ Peças de substituição para o sistema de energia
Características essenciais

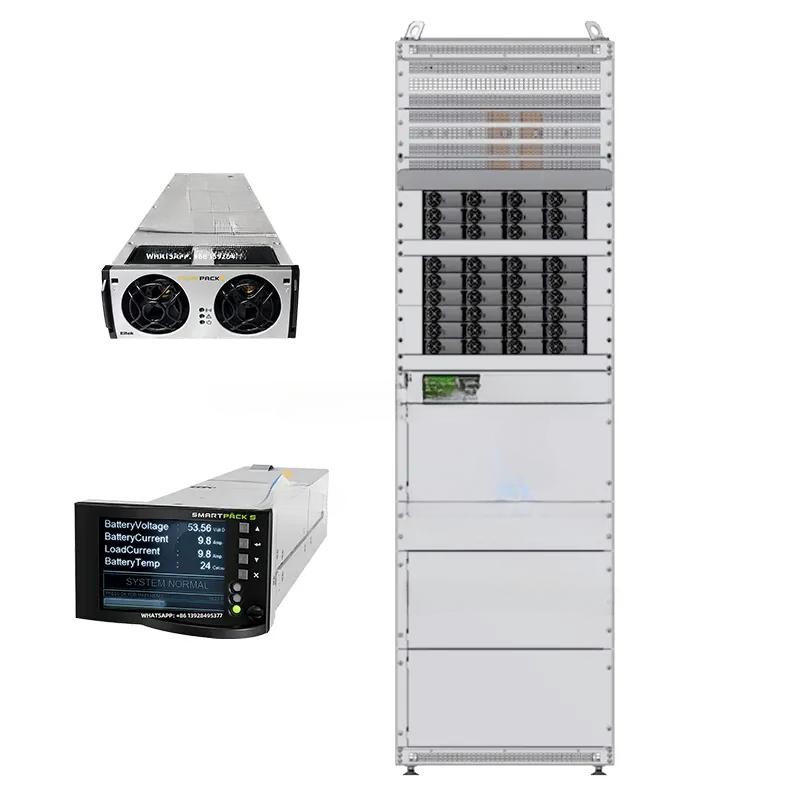

Sistema completo

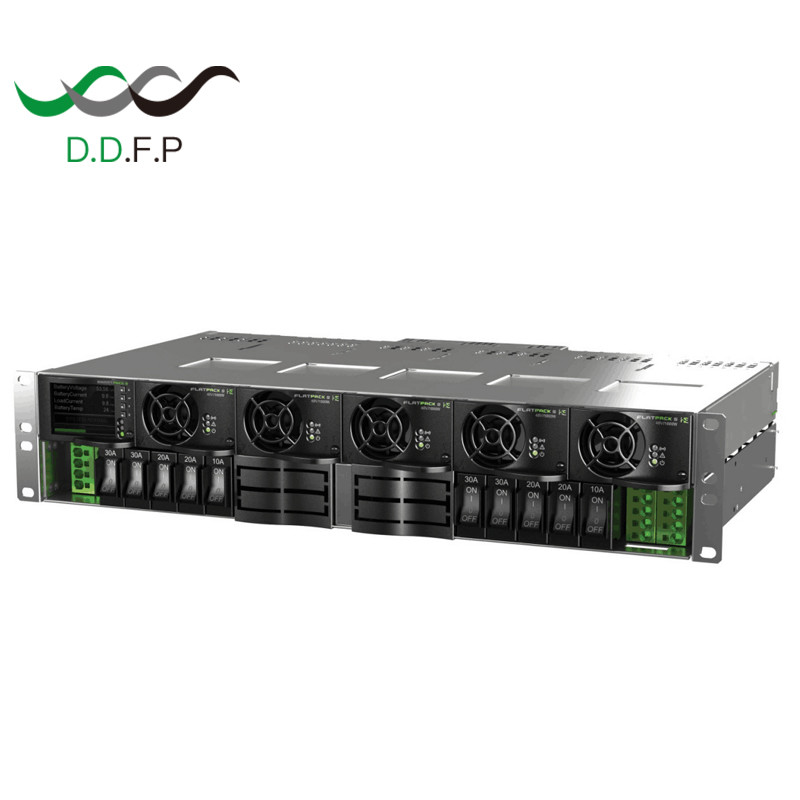

L · SMARTPACK R CONTROLLER
• CONTROLO ADVANCEDO E
Monitoramento através da porta Ethernet
l · USB TIPO A HOST PARA CONTACTE
Dispositivos (por exemplo, Wi-Fi; unidades flash)
• USB TIPO B PARA CONTROLO
l · SUPER HIGH EFFICIÊNCIA
L RETIGIDORES
1 · Módulos plugáveis a quente
1 · 6X POSIÇÕES DE RETRAÇÃO DE BATERIA
I · LVBD
1 · 18X LOAD MCB DISTRIBUTION
L · LVLD (FACULTIVO)
1 · 5U a 8U de altura
L · APROVAÇÕES Globais
Parâmetros:
|
|
|
|
|
|
|
|
|
| Modelo |
24VDC |
|
|
48VDC |
|
|
Número da parte
(Sistema de alimentação de telecomunicações configurado)
|
CTO2xxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
|
|
|
|
|
|
|
| Módulo de potência |
| Rectificador Flatpack2 1) |
Flatpack2 24/1800 HE |
|
Flatpack2 48/2000 HE ou SHE |
| INPUT DATA |
| Voltagem (intervalo) |
85-300 VAC |
|
|
85-300 VAC (módulo HE) 85-264 VAC (módulo SHE) |
| Frequência |
45-66 Hz |
|
|
|
|
|
| Configuração dos motores principais |
Indivíduo 2) / 1p230 VAC TN / 3p400 VAC TN / 1p230 VAC IT / 3p230 VAC IT |
| Conexão |
Blocos terminais, de 16 mm2 no máximo |
|
|
|
|
| DADOS DE EXTRAÇÃO |
| Voltagem |
+24 VDC |
|
|
-48 VDC |
|
| Corrente (máxima) |
600 A |
|
|
600 A |
|
|
| Distribuição de baterias |
|
| Número de posições dos interruptores da bateria |
6x 100 A |
|
|
|
|
|
| LVBD |
Padrão 300 A / 600 A |
|
Opcional 150 A / 300 A / 500 A / 600 A |
| Distribuição de carga |
|
| Número de posições do MCB de carga |
18x 18 mm ou 9x 18 mm + 6x 27 mm |
|
|
|
| LVLD |
Opcional 300 A / 600 A |
|
Opcional 150 A / 300 A / 500 A / 600 A |
| Tipo de disjuntor de carga |
Montado no carril DIN, de largura 18 mm e 27 mm (13 mm a pedido) |
|
| Controlo e controlo |
|
| Unidade de controlo e monitorização 3) |
Smartpack R |
|
|
|
|
|
| Input |
6x Entradas digitais (para monitorização de equipamentos externos) |
|
| Produtos |
6x relés de alarme |
|
|
|
|
|
| Outros requisitos |
|
| Isolamento |
3.0 kVAC ️ entrada para saída
1.5 kVAC ️ entrada para a terra
0.5 kVDC ️ saída para a terra
|
|
|
|
|
| Temperatura de funcionamento |
-40 a +60 °C [-40 a +140 °F] |
|
|
|
|
| Temperatura de armazenamento |
-40 a +85 °C [-40 a +185 °F] |
|
|
|
|
| Dimensões (W x D x H) 4) |
482 x 380 x H mm [19 x 14,9 x H polegadas] Altura (H):
- 5U: 222 mm [8,8 polegadas]
- 6U: 267 mm [10,5 polegadas]
|
482 x 380 x H mm [19 x 14,9 x H polegadas] Altura (H):
- 5U: 222 mm [8,8 polegadas]
- 6U: 267 mm [10,5 polegadas]
- 7U: 311 mm [12,3 polegadas]
- 8U: 356 mm
|
| Peso (excluindo módulos) |
Aproximadamente 5 kg |
|
|
|
|
| Normas de conceção |
|
| Segurança elétrica |
IEC/UL 60950-1
CSA 22.2
|
|
|
|
|
|
| EMC |
ETSI EN 300 386 v1.3.2
EN 61000-6-2 /-3
|
|
|
|
|
| Meio Ambiente |
ETSI EN 300 019-2-1 (Classe 1.2) /-2 (Classe 2.3) /-3 (Classe 3.2)
ETSI EN 300 132-2
Condições normais de funcionamento, em conformidade com a norma IEC 62040-5-3:2016, secção 4.2. Outras condições de funcionamento, em conformidade com a norma IEC 62040-5-3:2016, secção 4.3, deve ser informado
|
|
1) Ver folha de dados do rectificador Flatpack2 para mais pormenores
2) Quando o sistema estiver configurado sem opção de dispositivo SPD
|
3) Consulte a ficha de dados do controlador Smartpack R para mais informações
4) A profundidade mínima recomendada do armário é de 400 mm [15,7 polegadas]
|
