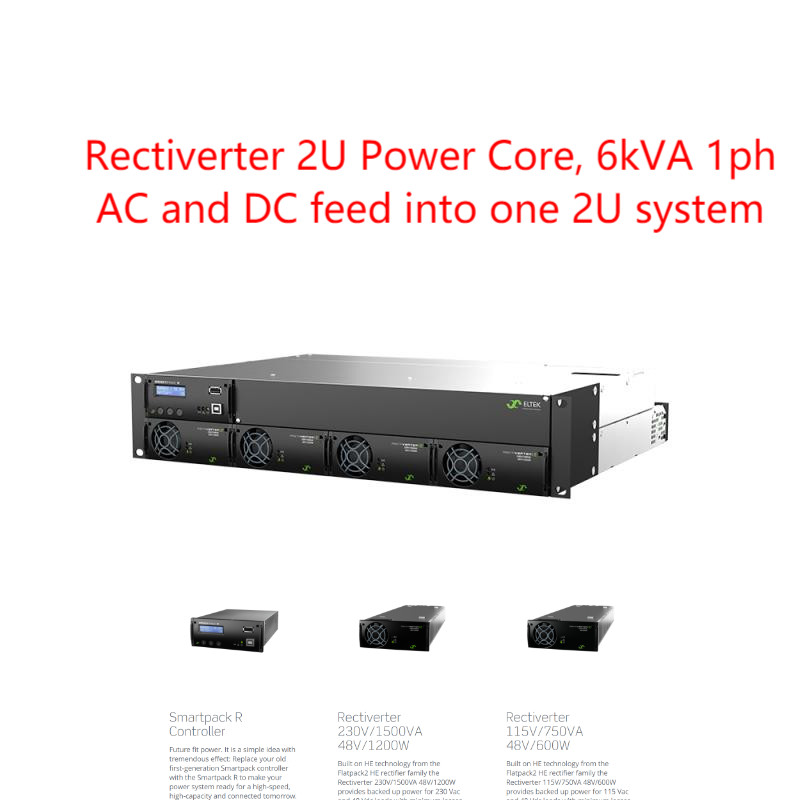

Eltek Rectiverter 2U Power Core 6kVA 1 fase AC DC em um Sistema 8KW CTOR0402.1xxx
O núcleo de energia Rectiverter 2U combina alimentação AC e DC em uma unidade compacta de 2U. Simultaneamente, fornece energia de backup AC
para cargas de 230 VAC ou 115 VAC, e energia de 48 VDC para cargas DC e carregamento de bateria.
APLICAÇÕES
TELECOMUNICAÇÕES-MÓVEL/SEM FIO
· LTE/4G/WiMAX
· Sistema de antena distribuída
· Banda larga
· Estações base de rádio/locais de células
UTILIDADES DE ENERGIA
· Subestações e aparelhagem de alta e baixa tensão
· Transformadores e subestações
· Controle e proteção
· Sistema SCADA
INFRAESTRUTURA FERROVIÁRIA E METROVIÁRIA
· Controle e proteção
· Sinalização
| |
| Modelos |
8 kW, 230 VAC |
4 kW, 115 VAC |
| Família de produtos |
CTOR0402.1xxx |
CTOR0402.1xxx |
| DADOS DE SAÍDA AC |
| Tensão (padrão) / (faixa ajustável)1) |
230 VAC / 200-240 VAC |
115 VAC / 100-127 VAC |
| Frequência (modo inversor – padrão) |
50 Hz (adaptável) |
60 Hz (adaptável) |
| Frequência (modo inversor – ajustável) |
50 Hz, 60 Hz ou último sincronizado 50 / 60 Hz (adaptável) |
| Potência máxima (contínua / sobrecarga <15s) |
4800 W (6000 VA) / 8000 VA |
2400 W (3000 VA) / 4000 VA |
| Corrente máxima (contínua / sobrecarga <15s) |
26 ARMS / 34,8 ARMS |
| Corrente (máxima) disparo rápido (20ms) |
128 A (6 x nominal) |
| Hold up (Quedas de tensão) (antes de mudar para a bateria) |
5 ms |
5 ms |
| THD |
< 1,5 % em carga resistiva |
| Proteção |
Fusível em L, Conectável a quente, Varistor |
| DADOS DE SAÍDA DC |
| Tensão (padrão) / (faixa ajustável) |
53,5 VDC / 43-58 VDC |
| Potência (máxima @entrada nominal) |
4800 W 2) |
2400 W 2) |
| Corrente (máxima @VOUT ≤ 108 VDC) |
100 A 2) |
50 A 2) |
| Compartilhamento de corrente (carga de 10 - 100%) |
±5 % da corrente máxima de 10 a 100 % da carga |
| Proteção |
À prova de curto-circuito, Desligamento por sobretensão, Polaridade invertida e Fusível |
| DADOS DE ENTRADA |
| Tensão de entrada AC (faixa / desconexão LV) |
185-275 VAC / 170 VAC |
95-140 VAC / 85 VAC |
| Corrente AC (máxima - depende do tipo de módulo) |
32,8-46 ARMS 3) |
36,8-45,2 ARMS 3) |
| Frequência (padrão: faixa de sincronização) |
47-53 & 57-63 Hz |
57-63 & 47-53 Hz |
| Frequência (ajustável: faixa de sincronização) |
47-53 Hz, 57-63 Hz ou ambos (adaptável) |
| Fator de potência / THD |
> 0,99 em 70% da carga ou mais / < 3,5 % |
| Tensão DC nominal / faixa estendida 4) |
45-58 VDC / 40-45 VDC |
| Corrente DC (máxima) |
128 A / 180 A durante sobrecarga (15 s) |
64 A / 90 A durante sobrecarga (15 s) |
| Recursos de entrada |
Fusível em L e N, Conectável a quente, Varistor
Terminais de parafuso individuais de entrada AC 4 mm2 para L, N e PE (4x monofásicos)
|
| OPÇÕES |
| Unidade de controle |

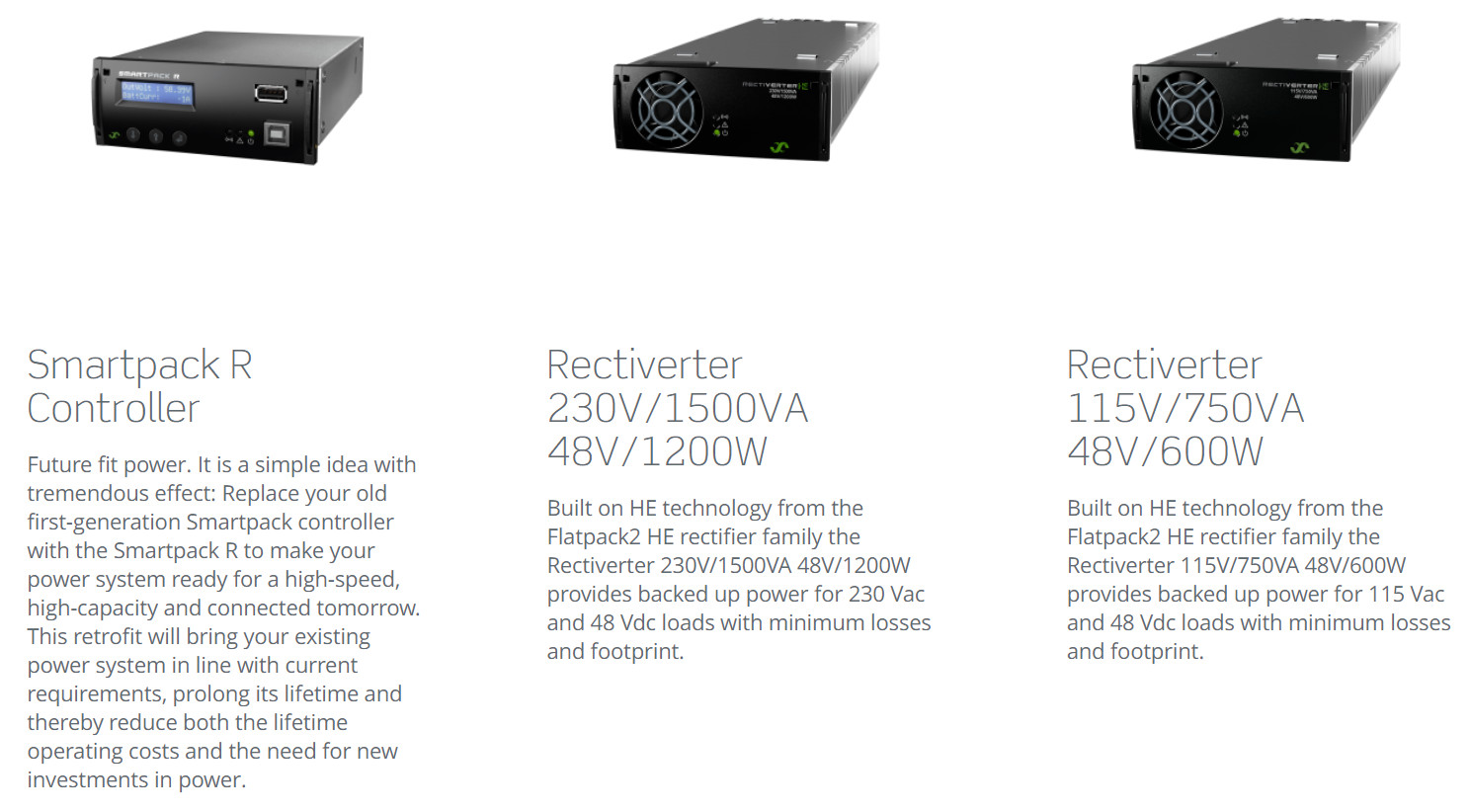

Smartpack R |
| Conexão de alarme |
Placa de alarme de extensão (6x entradas digitais e 6x relés) |
| Distribuição de bateria |
Máx. 2x 100 A ou 1x 150 A |
| LVBD |
150A (opcional) |
| Distribuição AC |
Máx. 3x 16 A (1 polo) ou 1x 16 A (2 polos) MCBs |
| Distribuição DC |
Máx. 3x 60 A (1 polo) MCBs |
| OUTRAS ESPECIFICAÇÕES |
| Eficiência |
> 96 % (modo rede), > 94 % (modo inversor) |
> 92 % (modo rede), > 91 % (modo inversor) |
| Temperatura de operação |
-40 a +55 °C (-40 a +131 °F), umidade 5-95 % UR sem condensação |
| Temperatura de armazenamento |
-40 a +85 °C (-40 a +185 °F), umidade 0-99 % UR sem condensação |
| Dimensões [L x P x A] |
483 x 386 x 97 mm (19 x 15,2 x 3,8 polegadas) |
|
| Peso |
9,9 kg (21,8 lbs) |
|
