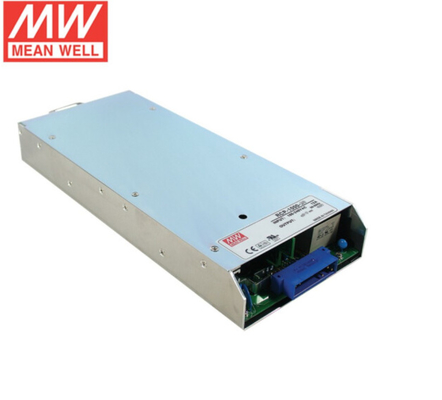

Série média do RCP do poço 19 sistema de energia de fonte de alimentação 1000W-1800W da polegada RCP-1000-12 RC0-1000-24
Características:
- Solução montável da parte frontal da cremalheira completa: retificador e carregador
- perfil baixo 1U
- prateleira da cremalheira de 19 polegadas disponível
Wattagem:
1000W~18000W
Modelo:
Capacidade de poder: RCP-1000 /RCP-1600/RCP-2000
Carregador: RCB-1600

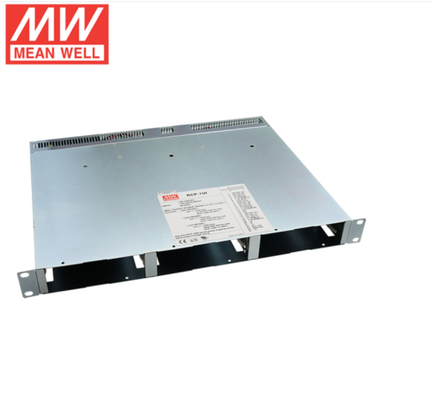

Cremalheira: RCP-1U /RHP-1U /RKP-1U
Controlador & monitor: RCP-MU /RKP-CMU1
Aplicações
- Automatização industrial
- Sistema arquitetónico distribuído do poder
- Soluções sem fio de /telecommunication
- Sistema de energia redundante
- Sistema do carregador do veículo elétrico
- Sistema constante da fonte atual
Folha técnica:
| MODELO |
RCP-1000-12 |
RCP-1000-24 |
RCP-1000-48 |
|
SAÍDA
|
TENSÃO DE C.C. |
12V |
24V |
48V |
| CORRENTE AVALIADO |
60A |
40A |
21A |
| ESCALA ATUAL |
0 ~ 60A |
0 ~ 40A |
0 ~ 21A |
| PODER AVALIADO |
720W |
960W |
1008W |
| ONDINHA & RUÍDO (máximo) Note.2 |
150mVp-p |
200mVp-p |
300mVp-p |
| TENSÃO AJUSTÁVEL ESCALA (SVR) |
11,6 ~ 12.4V |
23,2 ~ 24.8V |
46,3 ~ 49.7V |
| TOLERÂNCIA Note.3 da TENSÃO |
±1.0% |
±1.0% |
±1.0% |
| LINHA REGULAMENTO |
±0.5% |
±0.5% |
±0.5% |
| REGULAMENTO DA CARGA |
±0.5% |
±0.5% |
±0.5% |
| INSTALAÇÃO, TEMPO DE ELEVAÇÃO |
1000ms, 60ms/230VAC na carga máxima |
| SUSTENTE o TEMPO (o tipo.) |
16ms/230VAC na carga máxima |
|
ENTRADA
|
ESCALA Note.4 da TENSÃO |
90 ~ 264VAC 127 ~ 370VDC |
| ESCALA DE FREQUÊNCIA |
47 ~ 63Hz |
| EFICIÊNCIA (tipo.) |
81% |
87% |
89% |
| CORRENTE da C.A. (tipo.) |
8.5A/115VAC 4.5A/230VAC |
10.5A/115VAC 5.5A/230VAC |
11A/115VAC 5.5A/230VAC |
| CORRENTE do INRUSH (tipo.) |
COMEÇO FRIO 50A |
| CORRENTE DO ESCAPAMENTO |
<1>
|
|
PROTEÇÃO
|
SOBRECARGA |
105 ~ 125% avaliou potência de saída |
| Tipo da proteção: A limitação atual constante, recupera automaticamente depois que a condição de falha é removida |
| TENSÃO EXCEDENTE |
13,2 ~ 16.2V |
26,4 ~ 32.4V |
52,8 ~ 64.8V |
| Tipo da proteção: Tensão interrompida do/p, re-poder recuperar sobre |
| TEMPERATURA EXCEDENTE |
A tensão interrompida do/p, recupera automaticamente depois que a temperatura vai para baixo |
|
FUNÇÃO
|
PODER AUXILIAR |
5V @ 0.3A |
| TELECONTROLE -FORA NO CONTROLE |
Pelo sinal elétrico ou pelo contato seco SOBRE: curto FORA: aberto |
| SENTIDO REMOTO |
Compense a queda de tensão na fiação da carga até 0.5V |
| TENSÃO DA SAÍDA PROGRAMÁVEL |
O ajuste da tensão da saída é permissível a 90 ~ 110% da tensão nominal da saída. Refira por favor o manual da função. |
| SINAL APROVADO DA C.C. |
O sinal isolado de TTL para fora, refere por favor o manual da instalação |
| SINAL APROVADO DA C.A. |
O sinal isolado de TTL para fora, refere por favor o manual da instalação |
| SOBRE O AVISO DA TEMPERATURA |
A lógica “elevação” para o aviso excedente da temperatura, refere por favor o manual da instalação, sinal isolado |
|
AMBIENTE
|
TEMPERATURA DE TRABALHO. |
-20 ~ +60℃ (refira “Derating a curva”) |
| UMIDADE DE TRABALHO |
20 ~ não-condensação do RH de 90% |
| TEMPERATURA DO ARMAZENAMENTO., UMIDADE |
-40 ~ +85℃, 10 ~ não-condensação do RH de 95% |
| Temperatura. COEFICIENTE |
±0.02%/℃ (0 ~ 50℃) |
| VIBRAÇÃO |
10 ~ 500Hz, 2G 10min. /1cycle, 60min. cada ao longo de X, Y, machados de Z |
|
SEGURANÇA & COMPATIBILIDADE ELETRÓNICA
(Nota 5)
|
STANDARD DE SEGURANÇA |
UL62368-1, no. 62368-1 de CSA C22.2, TUV BS EN/EN62368-1, EAC TP TC 004 aprovou |
| SUPORTE A TENSÃO |
I/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG: 0.7KVDC |
| RESISTÊNCIA DO ISOLAMENTO |
I/P-O/P, I/P-FG, O/P-FG: 100M Ohms/RH de 500VDC/25℃/70% |
|
EMISSÃO DA COMPATIBILIDADE ELETRÓNICA
|
Parâmetro |
Padrão |
Nível/nota do teste |
| Conduzido |
BS EN/EN55032 (CISPR32) |
Classe B |
| Irradiado |
BS EN/EN55032 (CISPR32) |
Classe B |
| Corrente do harmônico |
BS EN/EN61000-3-2 |
----- |
| Cintilação da tensão |
BS EN/EN61000-3-3 |
----- |
|
IMUNIDADE DA COMPATIBILIDADE ELETRÓNICA
|
BS EN/EN55024, BS EN/EN61000-6-2 |
| Parâmetro |
Padrão |
Nível/nota do teste |
| ESD |
BS EN/EN61000-4-2 |
Nível 3, ar 8KV; Nível 2, contato 4KV |
| Irradiado |
BS EN/EN61000-4-3 |
Nível 3 |
| EFT/explosão |
BS EN/EN61000-4-4 |
Nível 3 |
| Impulso |
BS EN/EN61000-4-5 |
Nível 4, 4KV/Line-Earth; Nível 3, 2KV/Line-Line |
| Conduzido |
BS EN/EN61000-4-6 |
Nível 3 |
| Campo magnético |
BS EN/EN61000-4-8 |
Nível 4 |
| Mergulhos e interrupções da tensão |
BS EN/EN61000-4-11 |
>mergulho de 95% 0,5 períodos, mergulho de 30% 25 períodos,
>interrupções de 95% 250 períodos
|
|
OUTRO
|
MTBF |
840.8K horas Telcordia mínimo SR-332 (Bellcore); 107.4K horas MIL-HDBK-217F mínimo (25℃) |
| DIMENSÃO |
295*127*41mm (L*W*H) |
| EMBALAGEM |
1.93Kg; 6pcs/12.6Kg/1.04CUFT |
| NOTA |
1. Todos os parâmetros mencionados não especialmente são medidos na entrada 230VAC, na carga avaliado e no 25℃ da temperatura ambiental.
2. A ondinha & o ruído são medidos em 20MHz da largura de banda usando um 12" par-fio torcido terminada com um capacitor 0.1uf & 47uf paralelo.
3. Tolerância: inclui a tolerância, a linha regulamento e o regulamento estabelecidos da carga.
4. Derating pode ser necessário sob baixas tensões de entrada. Verifique por favor a curva derating para mais detalhes.
5. A fonte de alimentação é considerada um componente que seja instalado em um equipamento final. Todos os testes da compatibilidade eletrónica são executados montando a unidade sobre
uma placa de metal de 720mm*360mm com a 1mm da espessura. O equipamento final deve ser reconfirmado que ainda encontra diretrizes orientadoras da compatibilidade eletrónica. Para a orientação em como
execute estes testes da compatibilidade eletrónica, refira por favor do “testes IEM de fontes de alimentação componentes.” (como disponível em http://www.meanwell.com)
6. Derating da temperatura ambiental de 3.5℃/1000m com modelos fanless e de 5℃/1000m com modelos do fã para a altura de funcionamento mais alta de 2000m (6500ft).
Negação da responsabilidade de produto do ※: Para a informações detalhadas, refira por favor https:// www.meanwell.com/serviceDisclaimer.aspx
|
