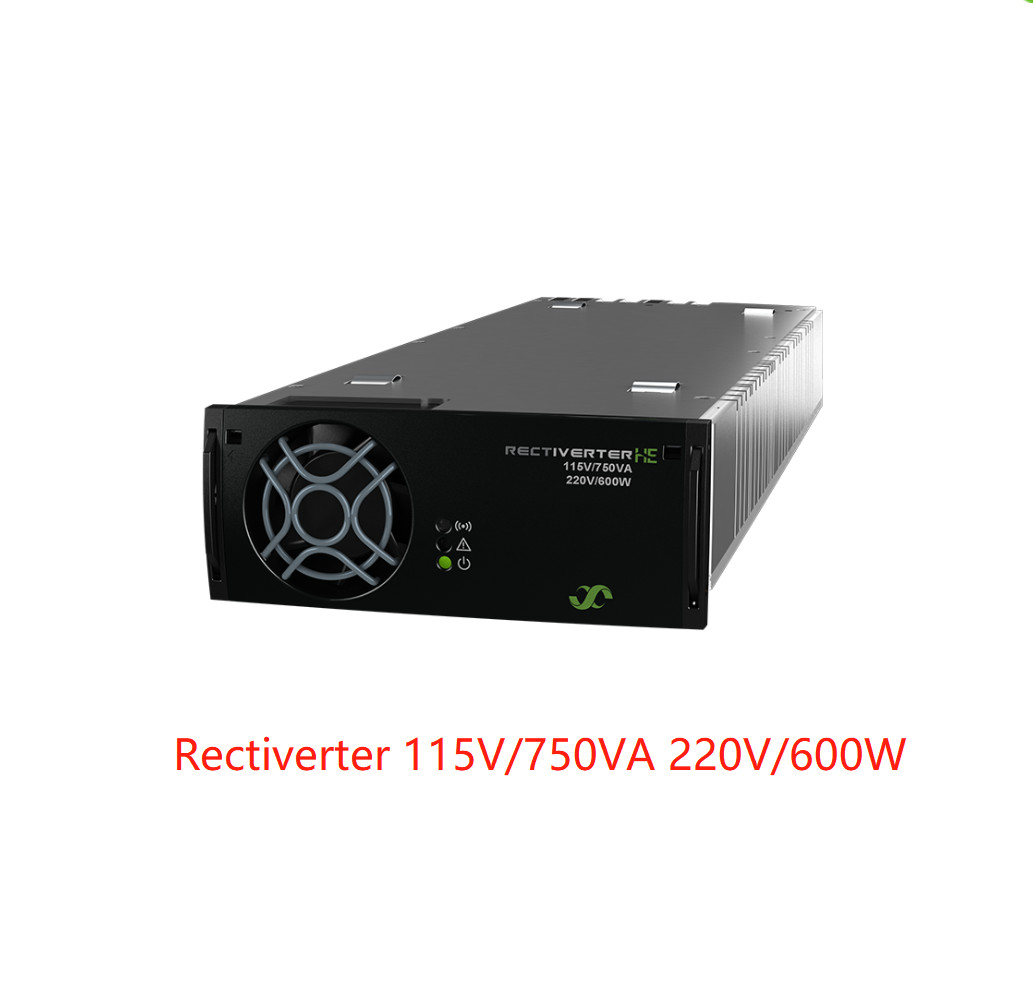

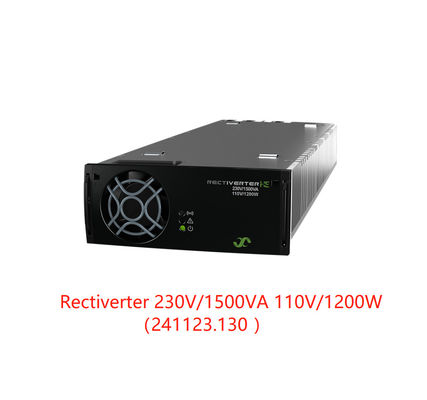

Modelos/informações de encomenda 230/1500 230/1500 230/1500 115/750 115/750 115/750
110/1200 110/150 110/0 110/600 110/75 110/0
|
| Número de peça 241123.130 241123.131 241123.132 241123.130L 241123.131L 241123.132L |
| AC OUTPUT DATA |
| Voltagem (padrão) / (intervalo ajustável) 230 VAr condicionado/ 200 - 240 VAr condicionado115 VAr condicionado/ 100 - 127 VAr condicionado |
| Frequência (modo padrão do inversor) 50 Hz (adaptivo) 60 Hz (adaptivo) |
| Frequência (modo inversor ajustável) 50 Hz, 60 Hz ou 50/60 Hz sincronizados pela última vez (adaptivo), 94-106 Hz6) |
| Potência máxima (contínua / sobrecarga (< 15 s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA |
| Distribuição da carga ± 5% da potência ativa de 10 a 100% de carga |
| Corrente máxima (contínua / sobrecarga (< 15 s) ) 6,5 ARMS/ 8,7 ARMS |
| Corrente (máxima) Viagem rápida (20 ms) 32 A (6 x nominal) |
| THD < 1,5% a carga resistiva |
| Fusível de protecção em L, ligável a quente, Varistor |
| Dados de saída de CC |
| Voltagem (padrão) / (intervalo ajustável) 122,5 VDC/ 97 - 145 VDC |
| Potência (entrada máxima @nominal) 1200 W1)150 W 0 W2)600 W1)75 W 0 W2) |
| Corrente (máximo @V)OUT≤ 108 VDC) 11.11 A1)1.38 A - 5.55 A1)0.69 A - |
| Tempo de espera, potência máxima de saída > 10 ms; VOUT> 95 VDC(apenas no modo retificador) |
| Partilha de corrente (10 - 100% de carga) ± 5% da corrente máxima de 10 a 100% de carga |
| Regulação da tensão estática (10 - 100% de carga) ±0,5% |
| Regulação da tensão dinâmica ± 5,0% para variação de carga de 10 a 90% ou 90 a 10%, tempo de regulação < 50 ms |
| Ripple < 500 mVPP, largura de banda de 30 MHz |
| Proteção à prova de curto-circuito, desligamento por sobre-voltagem, polaridade invertida, ORing FET e Fuse |
| INPUT DATA |
| Voltagem de entrada AC (intervalo / desconexão LV) 185 - 275 VAr condicionado/ 170 VAr condicionado95 - 140 VAr condicionado/ 85 VAr condicionado |
| Corrente AC (máximo) 11,5 ARMS9.1 ARMS 3)8.2 ARMS 3)11.3 ARMS10.1 ARMS 3)9.2 ARMS 3) |
| Frequência (padrão: faixa de sincronização) 47-53 e 57-63 Hz 47-53 e 57-63 Hz |
| Frequência (configurável: faixa de sincronização) 47-53 Hz, 57-63 Hz ou ambos (adaptivo) |
| Fator de potência / THD > 0,99 a 70% de carga ou mais / < 3,5% |
| Fusível de proteção de entrada AC em L e N, ligável a quente, Varistor |
| Tensão nominal / ampliada4)102 - 145 VDC/ 90 - 102 VDC |
| Corrente CC (máximo) 12,5 A / 18 A durante a sobrecarga (15s) 6,3 A / 9 A durante a sobrecarga (15s) |
| Outras especificações |
| Eficiência > 96% (modo principal), > 95% (modo inversor) > 93% (modo principal), > 92% (modo inversor) |
| Isolamento 3,85 kVDC- Ar condicionado.IN/OUTpara PE, 3,55 kVDC- Ar condicionado.IN/OUTpara CC, 4,25 kVDC- Ar condicionado.IN/OUTpara CAN/SYNC, 1,75 kVDC- CC para PE, 3,5 kVDC- DC para CAN/SYNC |
|
Alarmes: LED vermelho Desligamento da tensão de entrada baixa e alta da rede, Desligamento de temperatura alta e baixa, Falha do Rectiver, Relé de alarme [NO max 75 V]DC/ 100 mA] Desligamento por sobrevoltagem na saída, Falha do ventilador, Alarme de baixa tensão de saída, Falha do CAN bus, Sync bus
(Saída ACOUAlarmes de saída de CC) perdidos e falha de sincronização
|
| Advertências: Redutor LED amarelo no modo de redução de potência ou no modo de potência ou limite de corrente na porta CC ou AC, limite de corrente de saída remoto ativado, perda da comunicação CAN com o controlador |
| Função normal: saída AC LED verde e/ou saída CC ligada e OK |
| MTBF (Telcordia SR-332 Iss.I método III (a)) 260 000 horas (@ Tambient : 25 °C) |
| Temperatura de funcionamento -40 a +75°C (-40 a +167°F), umidade 5 - 95% RH não condensante |
| Temperatura de redução acima de 55°C (131°F) 1200W a 480W @ 75°C (167°F) para cada saída AC e DC (potência total de 2000W a 800W) |
| Temperatura de armazenamento -40 a +85°C (-40 a +185°F), umidade 0 - 99% RH não condensante |
| Dimensões [WxHxD] / Peso 109 x 41,5 x 327 mm (4,25 x 1,69 x 13 ′′) / 1,95 kg (4,3 lbs) |
| Normas de conceção |
| Segurança elétrica EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 n.o 107.3-14 |
|
EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019, CEI 61000-6-5:2015
EN 62040-2:2006 (emissão de C1, imunidade C2/C3), FCC CFR 47 Parte 15
EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:20195)
|
|
A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Parlamento Europeu e ao Conselho uma proposta de regulamento (UE) n.o 1095/2010 que estabeleça as regras de execução do presente regulamento.
Ambiente Condições normais de funcionamento de acordo com a norma IEC 62040-5-3:2016, secção 4.2. Outras condições de funcionamento conforme
Cláusula 4 da norma IEC 62040-5-3:20163, deve ser informado
|
|
1) A carga AC tem prioridade. A potência máxima de saída e a corrente DC disponíveis dependem de 3) Se a porta DC estiver sobrecarregada, puxando a tensão abaixo de 97V, a corrente de entrada pode aumentar acima deste nível.
carga AC instantânea e tensão de entrada AC; ou seja, 800W/7,4A no máximo a plena potência AC e 4) desempenho reduzido - sem suporte de sobrecarga,e para 200 - 240 VAC saída THD será aumentada e entrada nominal máxima para 230VAC. potência de saída (a 970 W para 230 VAC @ 90 VDC) 5) para satisfazer a exigência de sobretensão de 4 kV de sobretensão externa
2) A porta CC deve ainda ser considerada uma porta bidirecional; a tensão será apresentada se for necessária proteção alimentada pela rede nas portas AC 6) exigida versão FW ≥ 1,20/1.20
|
