Eltek Micropack Wallbox 12V/480W 24V/960W 48V/1000W (CTOU0410.XXXX)
Eltek Micropack Wallbox 12V/480W 24V/960W 48V/1000W (CTOU0410.XXXX)

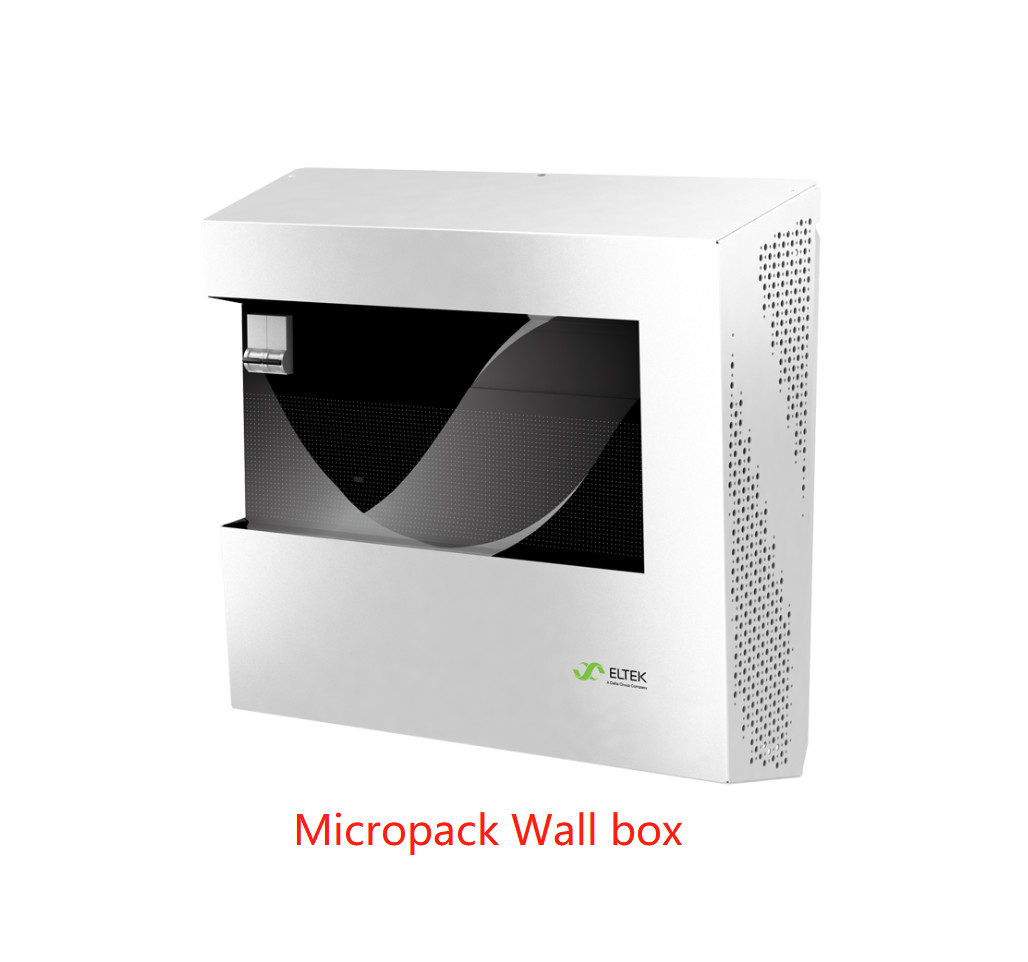

Micropack Wallbox
O design compacto e as baterias alternativas internas simples do instalação e opcionais fazem-lhe um sistema de backup realmente micro da C.C. O wallbox de Micropack foi projetado para aplicações industriais e das telecomunicações com exigências de poder na escala de 120 - 1000W.
Características chaves
- Design compacto
- Volume-alimentação ou distribuição integrada
- Controladores de Digitas
- A caixa é aperfeiçoada para Micropack com seu refrigerar natural da convecção
- Original instale a capacidade
- A capa removível simples eficaz tempo-à-instala
- O approvalsMicropack global Wallbox é CE marcado para a instalação mundial
APLICAÇÕES
l telecomunicações - rádio, fibra e faixa larga
l sistemas de energia.
l industrial – utilidades de poder, processo
l indústria, marinho e a pouca distância do mar
Parâmetros:
| |
Modelo |
Alimentação maioria Compack |
Alimentação maioria SP2 |
2 - dist do polo. Compack |
2 - dist do polo. SP2 |
1 - dist do polo. Compack |
|
|
| |
Número da peça |
CTOU0410.XXXX |
CTOU0410.XXXX |
CTOU0410.XXXX |
CTOU0410.XXXX |
CTOU0410.XXXX |
| |
DADOS ENTRADOS |
|
|
|
|
|
|
| |
Tensão (escala) |
C.A.V da alimentação da fase 1x monofásica (85 - 300) |
|
|
| |
Única alimentação da C.A. |
• |
• |
• |
• |
• |
| |
Única alimentação da C.A. com SPD (classe 2 de OVP) |
Opção |
Opção |
Opção |
Opção |
Opção |
| |
Disjuntor recomendado da entrada |
10 A |
| |
Proteção |
Fusível individual no módulo MCB de ligar/desligar do retificador |
| |
Conexão |
Diretamente na entrada
MCB, até 25mm 2
|
Diretamente na entrada
MCB, até 25mm 2
|
4mm terminais, máximos 2 |
4mm terminais, máximos 2 |
Diretamente na entrada MCB, acima de
a 25mm 2
|
| |
DADOS DE SAÍDA |
|
|
|
|
|
|
| |
Tensão |
12-48 C.C. DE V |
24-48 C.C. DE V |
12-48 C.C. DE V |
24-48 C.C. DE V |
- 48 VDC |
|
|
| |
NiCad, número de pilhas apoiadas |
10-11 / 20-22 |
20-22 |
10-11 / 20-22 |
20-22 |
- |
| |
Pb, número de pilhas apoiadas |
6/ 12/de 24 |
12/ 24 |
6/ 12/de 24 |
12/ 24 |
24 |
| |
Entrada nominal do poder (máximo) @ |
W 1000 |
| |
(Máximo) @ entrada nominal atual |
40 A |
| |
Saída de maioria desprotegida |
• |
• |
- |
- |
- |
| |
Saídas protegidas da bateria |
- |
- |
polo 1 x 2 (16 - 50 A) |
polo 1 x 2 (16 - 50 A) |
2 x 1 polos (16 - 30A) |
| |
Saídas protegidas da carga |
- |
- |
polo 2 x 2 (1 - 32 A) |
polo 2 x 2 (1 - 32 A) |
4 x 1 polos (2 - 30A) |
| |
Derivação integrada da bateria e LVBD |
- |
- |
- |
- |
50A |
| |
Conexão |
16mm terminal, máximo 2 |
Terminal, máximo
16mm 2
|
16mm terminal, máximo 2 |
16mm terminal, máximo 2 |
4mm terminais, máximos 2 |
| |
Proteção da saída nos retificadores |
Fusível |
| |
CONTROLE E MONITORAÇÃO |
|
|
|
|
|
|
| |
Unidade de monitoração |
Compack |
Smartpack 2 |
Compack |
Smartpack 2 |
Compack |
|
|
| |
Operação local |
Relação da WEB |
Exposição e chaves |
Relação da WEB |
Exposição e chaves |
Relação da WEB |
| |
Operação remota |
WebPower (relação da WEB, protocolo do SNMP e e-mail) |
| |
Número dos relés do alarme (NÃO, COM, NC) |
3 |
6 |
3 |
6 |
3 |
| |
Número de entradas configuráveis |
3 |
6 |
3 |
6 |
3 |
| |
Medidas atuais |
Retificador atual e se a derivação da bateria é usada; corrente da bateria e corrente da carga |
|
| |
Alarmes |
Os baixos & alarmes a rendimento elevado da tensão (níveis menores e principais), alarme da falha de terra, alarme da temperatura, alarme da indisponibilidade dos canos principais, alarmes permanecendo da má qualidade da capacidade da bateria, disjuntor t da carga da bateria rasgaram o alarme e muito mais |
| |
OUTRAS ESPECIFICAÇÕES |
|
|
|
|
|
|
| |
Isolamento |
3,0 kVAC - entrada à saída
1,5 kVAC - entrada a enterrar
0,5 kVDC - saída ao eart h
|
|
|
| |
Temperatura de funcionamento |
-40 a +45°C (- 40 a +113°F), umidade não-condensação do RH de 5 - de 95%
As de-taxas potências de saída na alta temperatura, consideram a folha de dados para o retificador aplicável
|
| |
Classe da proteção |
IP21, (IP22, com tampa adicional PN: 298484) |
| |
Temperatura de armazenamento |
-40 a +85°C (- 40 a +185°F), umidade não-condensação do RH de 0 - de 99% |
| |
Dimensão] [de WxHxD/peso |
452 x 450 x 200mm (17,8 x 17,7 x 7.9")/7 quilogramas (com exclusão dos retificadores) |
| |
PADRÕES DE PROJETO |
|
|
|
|
|
|
| |
Safet elétrico y |
EN 60950-1 DO IEC/ |
|
|
| |
Compatibilidade eletrónica |
EN 300 DO ETSI 386 V.1.3.2
EN 61000-6-1/-2/-3/-4/-5*
|
| |
Ambiente |
EN 300 019 DO ETSI, EN 300 132 - 2 DO ETSI |
|
* somente válido para Wallbox com 12 e 24 retificadores de V
|
