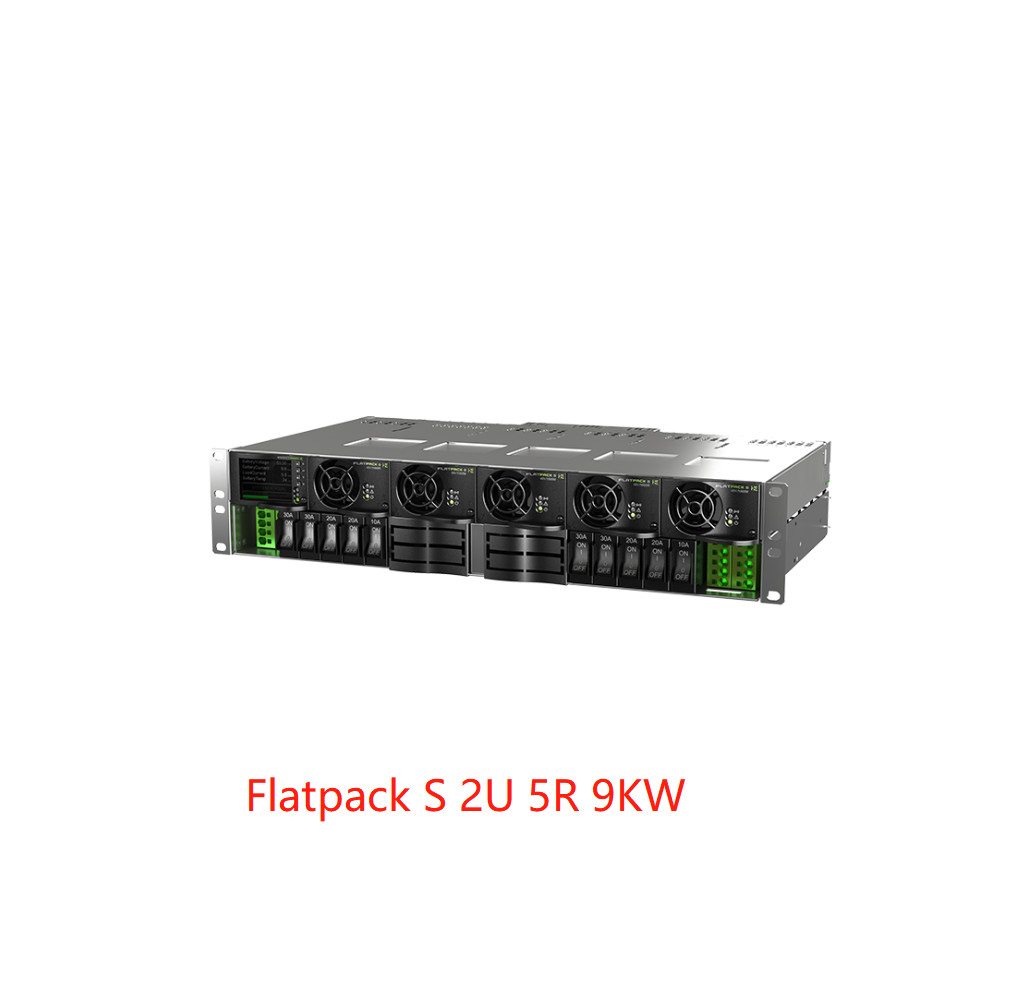

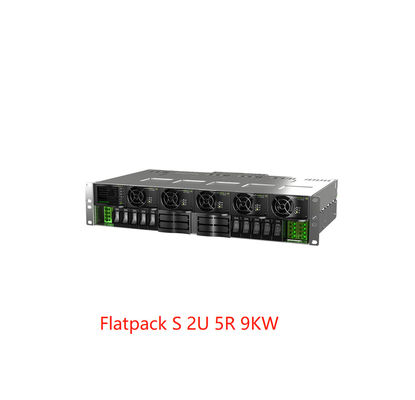

Altura 9KW de Eltek Flatpack S 2U com Flatpack S 48/1800HE 150A (CTOS0502.nnnn)
Flatpack S 2U
Este sistema denso do poder pequeno é baseado puramente em disjuntores e em retificadores pluggable e pode facilmente ser configurado para caber sua aplicação exigida, mesmo no campo. A combinação de Flatpack S retificador e controlador de Smartpack S assegura a operação segura, segura e a favor do meio ambiente.
A profundidade rasa faz apropriado para a maioria de armários e excelente como uma unidade da substituição. E como é baseada toda na tecnologia provada poço de Eltek, a família de Flatpack S é a chave para as necessidades futuras.
Características chaves
l sistema completo
l controlador de SmartpackS
l retificadores da eficiência elevada
l distribuição da bateria
l distribuição de carga
l 270 milímetros de profundidade do sistema
l altura de 2U
l retificadores pluggable quentes
l controlador pluggable quente
l controle avançado e monitoração através da porta ethernet
l 4 grandes posições do disjuntor para a bateria e a carga
l 10 distribuição de x 30AMCB
l conexão da parte dianteira da invasão
l LVBD
l LVLD (opcional)
Parâmetros:
| |
|
|
|
|
|
|
| |
MODELO |
2BB + 2LB |
2BB + 2LB LVLD |
4BB |
|
|
|
Número da peça
(Sistema de energia configurado das telecomunicações)
|
CTOS0502.nnnn |
CTOS0502.nnnn |
CTOS0502.nnnn |
| |
DADOS ENTRADOS |
| |
Tensão (escala) |
85 a 305 VAC () de 45-66 hertz/85 a 250 VDC |
|
|
| Corrente máxima |
21 BRAÇOS |
|
|
|
|
| Configuração dos canos principais |
fase 3x monofásica |
|
|
|
|
| Conexão |
Conexão traseira nos conectores de Faston (6,3 milímetros) |
|
| |
DADOS DE SAÍDA |
| |
Tensão nominal |
-48 VDC |
|
|
|
|
| CE atual máximo |
150 CAD |
|
|
|
|
| UR atual máximo (o UL reconheceu) |
100 CAD |
|
|
|
|
| |
DISTRIBUIÇÃO DA BATERIA |
| |
LVBD |
Defeito |
|
|
|
|
| Disjuntores de encaixe (avaliação máxima) |
2x 80 A |
2x 80 A |
4x 80 A |
| Conexão |
Conexão traseira M6 nos parafusos prisioneiros, 25 mm2 máximos |
|
|
| |
DISTRIBUIÇÃO DE CARGA |
| |
LVLD (em grandes disjuntores) |
n/a |
Defeito |
n/a |
| Disjuntores de encaixe grandes (avaliação máxima) |
2x 80 A |
2x 80 A |
n/a |
| Grandes disjuntores da conexão |
Conexão traseira M6 nos parafusos prisioneiros, 25 mm2 máximos |
|
|
| Disjuntores de encaixe pequenos (avaliação máxima) |
10 x 30 A 1) |
|
|
|
|
| Disjuntores de encaixe pequenos da conexão |
Terminais dianteiros da invasão da conexão, 6 mm2 máximos |
|
| CONTROLE & MONITORAÇÃO |
|
|
|
| Smartpack S |
entrada/saída 6x e ethernet 2) |
|
|
| |
OUTRAS ESPECIFICAÇÕES |
|
|
|
| |
Dimensões (com H/D) |
19"/2U/270 milímetros (que inclui a tampa terminal traseira) 3) |
|
|
| Peso (sem o controlador, os retificadores e os disjuntores) |
6,3 quilogramas [13,88 libras] |
|
|
|
|
| Montagem |
19" montagem nivelada |
|
|
|
|
| Codificação (impede a mistura de tensões da saída) |
Codificado para Flatpack S 48 W 1000 W de V & 1800/ |
|
| PADRÕES DE PROJETO |
|
|
|
| Segurança elétrica |
UL60950-1/EN60950-1 |
|
|
|
| Compatibilidade eletrónica |
EN 300 do ETSI 386 v1.6.1
EN 61000-6-2 do EN 61000-6-1 (indústria de luz da imunidade) (indústria da imunidade)
EN 61000-6-3 + A1 (indústria clara da emissão)
EN 61000-6-4 + A1 (indústria da emissão)
|
|
|
|
|
| Ambiente |
Classe 019-2-1 1,2 do ETS 300
Classe 019-2-2 2,3 do ETS 300
Classe 019-2-3 3,2 do ETS 300
Condições operacionais normais conforme a cláusula 4,2 do 62040-5-3:2016 do IEC. Outras condições operacionais conforme a cláusula 4,3 do 62040-5-3:2016 do IEC, devem ser recomendadas
|
|
|
|
1) Cada ramo do disjuntor (5 disjuntores do B-quadro de x) avaliado para o máximo 80 A no total
2) Veja a folha de dados de Smartpack S
3) o espaço de 30mm na parte dianteira e na parte de trás do sistema é exigido para o fluxo de ar apropriado
|
|
|

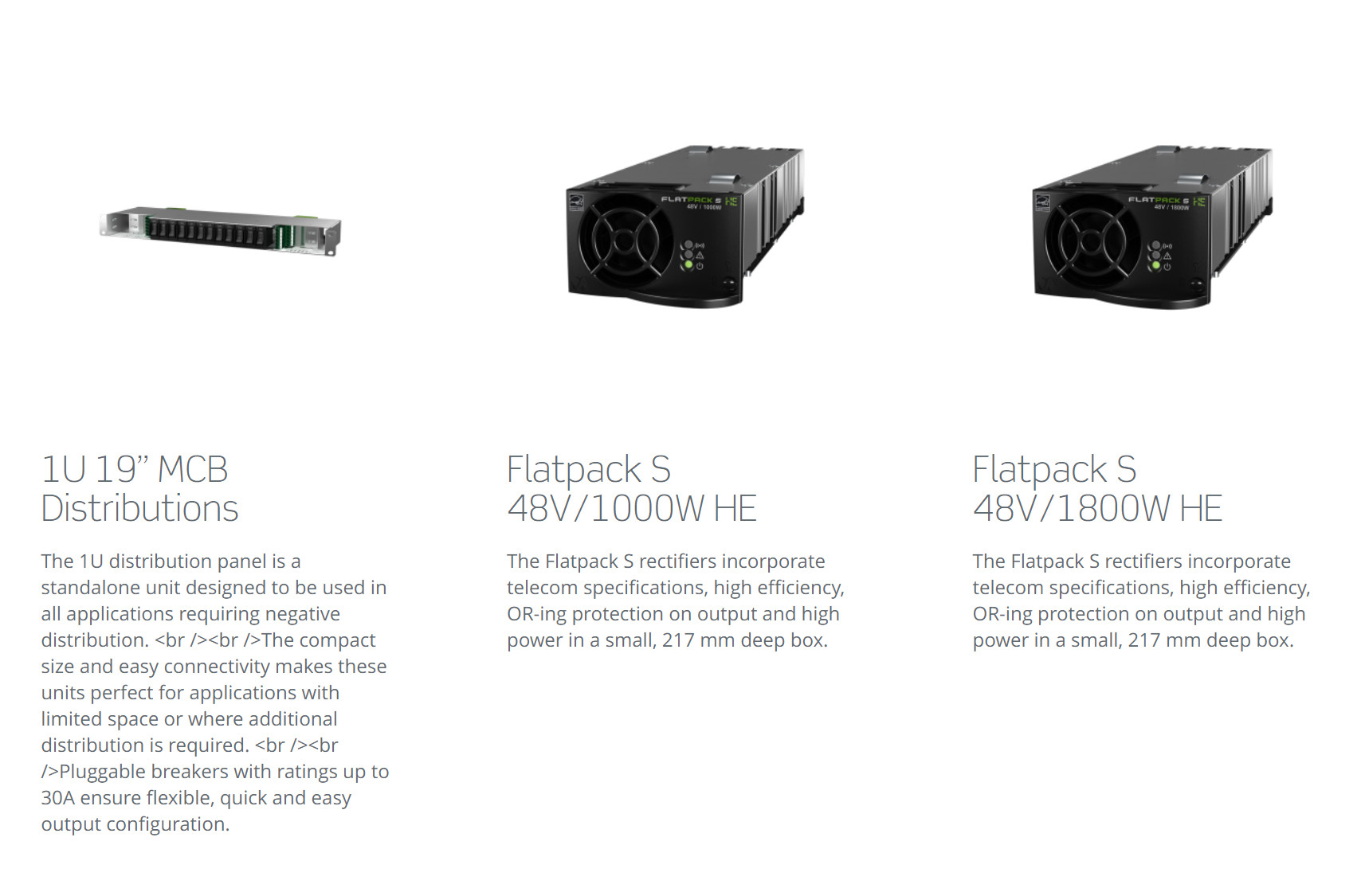

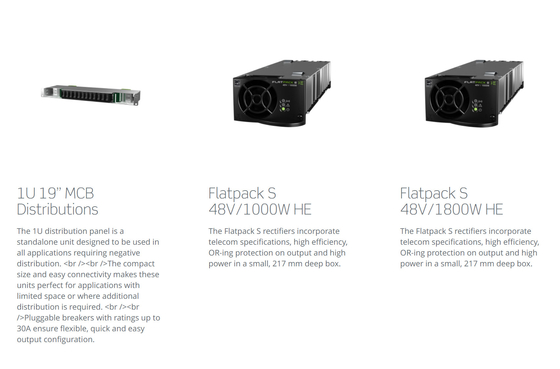

Produtos relacionados:
