Eltek Flatpack2 2U integrou sistemas com carga da distribuição de 32A /60A com controlador de Smartpack (CTO20402.xxxx)
Eltek Flatpack2 2U integrou sistemas com carga da distribuição de 32A /60A com controlador de Smartpack (CTO20402.xxxx)

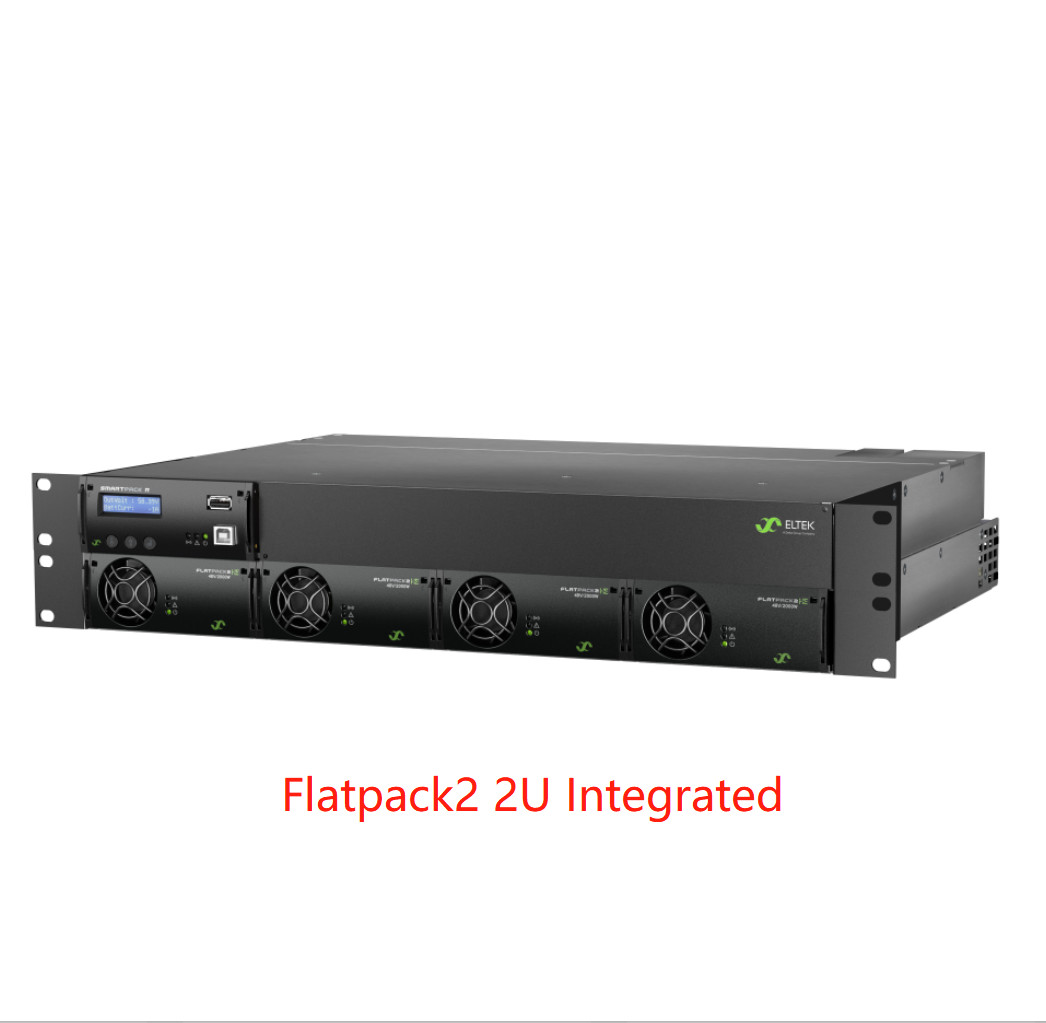

O Flatpack2 2U Integrated foi projetado especificamente encontrar a procura para uma densidade mais alta e
soluções mais compactas do poder.
É apropriado para as aplicações que precisam um expansível, facilmente útil
e fonte de alimentação segura, cabendo dentro de um espaço mínimo
CARACTERÍSTICAS CHAVES
· SISTEMA COMPLETO
· CONTROLADOR DE SMARTPACK R
· CONTROLE AVANÇADO E
MONITORAÇÃO COM OS ETHERNET
PORTO
· USB DATILOGRAFA UM ANFITRIÃO PARA O ENCAIXE
DISPOSITIVOS (POR EXEMPLO WIFI; MOVIMENTAÇÕES INSTANTÂNEAS)
· USB DATILOGRAFA B PARA O CONTROLE
· EFICIÊNCIA ELEVADA SUPER

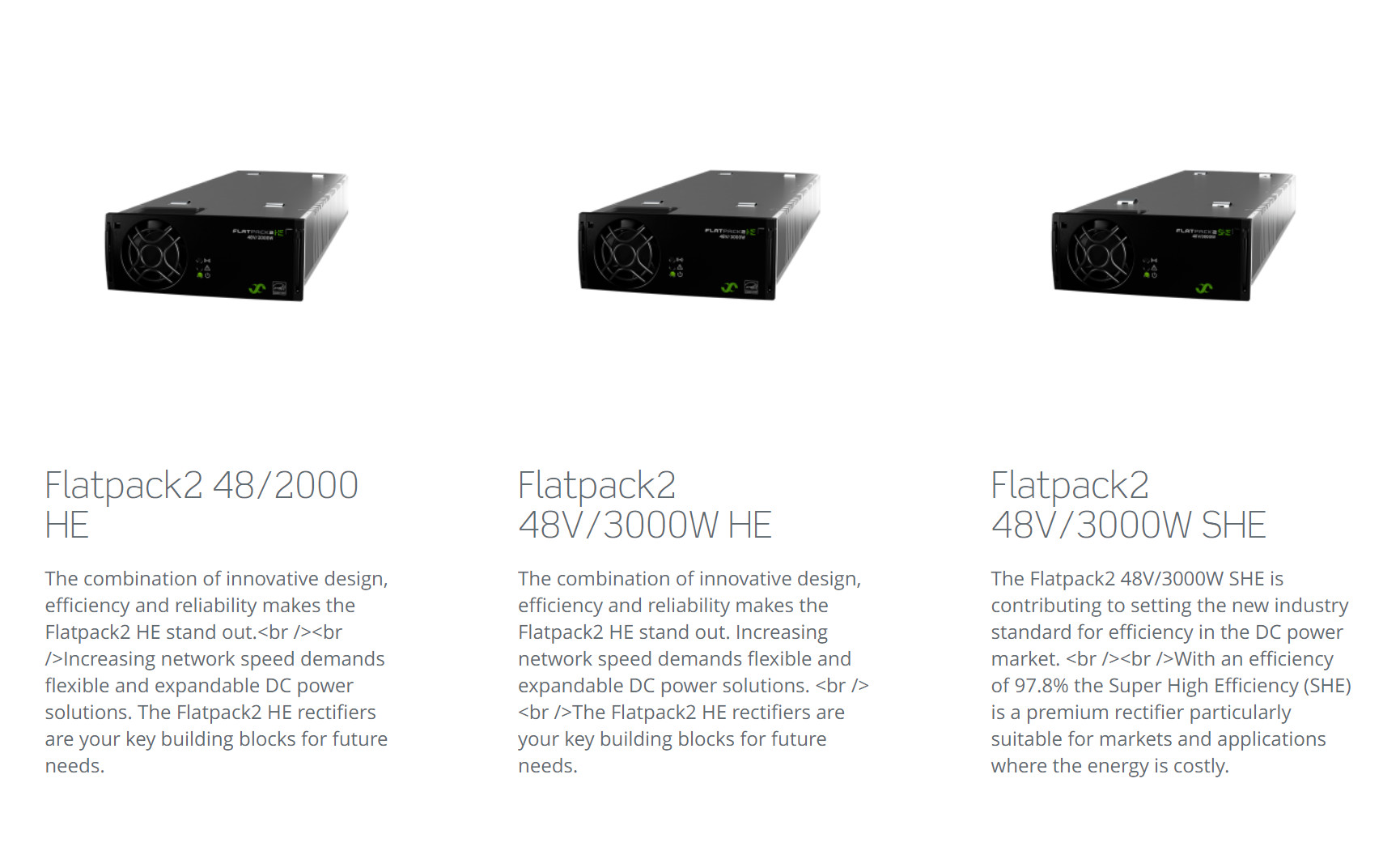

RETIFICADORES
· MÓDULOS PLUGGABLE QUENTES
· POSIÇÕES do DISJUNTOR da BATERIA 2X
· LVBD (OPCIONAL)
· 6X DISTRIBUIÇÃO da CARGA MCB
· LVLD (OPCIONAL)
· ALTURA 2U
· APROVAÇÕES GLOBAIS
Dados de Techinical:
| |
|
|
|
|
|
|
|
|
| MODELO |
DISTRIBUIÇÃO 32A |
|
DISTRIBUIÇÃO 60A |
|
|
Número da peça
(Sistema de energia configurado das telecomunicações)
|
CTO20402.nnnn |
|
|
CTO20402.nnnn |
|
| |
|
|
|
|
|
|
| DADOS ENTRADOS |
| Tensão (escala) |
85-300 VAC (ELE módulo) 85-264 VAC (ELA módulo) |
|
|
|
|
| Frequência |
45-66 hertz |
|
|
|
|
|
| Configuração dos canos principais |
Individual 1), 1p230VAC TN, 3p400VAC TN, 1p230VAC a TI ou 3p230VAC a TI |
| Conexão |
Conexão traseira nos conectores de Faston (6,3 milímetros) 1) ou blocos de terminais, 16 mm2 máximos |
| DADOS DE SAÍDA |
| Tensão |
-48 VDC |
|
|
|
|
|
| Atual (máximo) |
150 A |
|
|
|
|
|
| DISTRIBUIÇÃO DA BATERIA |
|
| Número de disjuntores da bateria |
2x |
|
|
|
|
|
| Avaliação do disjuntor da bateria |
100 A (máximo) |
|
|
|
|
| LVBD |
150 A (opcionais) |
|
|
|
|
|
| Conexão |
Conexão traseira nos parafusos prisioneiros M6 |
|
|
|
|
| DISTRIBUIÇÃO DE CARGA |
|
| Número de carga MCBs |
6x |
|
|
6x |
|
|
| Avaliação da carga MCB |
2-32 A |
|
|
2-60 A |
|
|
| LVLD |
150 A (opcionais) |
|
|
150 A (opcionais) |
|
| Conexão |
Conexão traseira nos blocos de terminais, 4 mm2 máximos |
Conexão traseira nos blocos de terminais, 10 mm2 máximos |
| CONTROLE E MONITORAÇÃO |
|
| Unidade do controle e de monitoração |
Smartpack R 3) |
|
|
|
|
|
| Entradas |
entradas de 6x Digitas (para monitorar do equipamento externo) |
|
| Saídas |
relé do alarme 6x |
|
|
|
|
|
| Conexão |
Conexão traseira do sistema nos terminais, 2,5 mm2 máximos |
|
| OUTRAS ESPECIFICAÇÕES |
|
| Insolação |
kVAC 3,0 – entrada e saída
1,5 kVAC – terra da entrada
0,5 kVDC – terra da saída
|
|
|
|
|
| Temperatura de funcionamento |
°C -40 a +65 [- °F 40 a +145] |
|
|
|
|
| Temperatura de armazenamento |
°C -40 a +85 [- °F 40 a +185] |
|
|
|
|
| Dimensões (W x D x H) 4) |
482 x 370 x 89 milímetros [19 x 14,9 x 3,5 polegadas] |
|
|
| Peso (com exclusão dos módulos) |
5 quilogramas [11 libras] |
|
|
|
|
|
| PADRÕES DE PROJETO |
|
| Segurança elétrica |
IEC/UL 60950-1
CSA 22,2
|
|
|
|
|
|
| Compatibilidade eletrónica |
EN 300 do ETSI 386 v1.3.2
EN 61000-6-2 /-3
|
|
|
|
|
| Ambiente |
EN 300 019-2-1 do ETSI (classe 1,2) /-2 (classe 2,3) /-3 (classe 3,2)
EN 300 132-2 DO ETSI
Condições operacionais normais conforme a cláusula 4,2 do 62040-5-3:2016 do IEC. Outras condições operacionais conforme a cláusula 4,3 do 62040-5-3:2016 do IEC, devem ser recomendadas
|
|
1) Quando o sistema for configurado sem opção do dispositivo do SPD
2) Veja a folha de dados do retificador de Flatpack 2 para mais detalhes
|
3) Veja a folha de dados de Smartpack R para mais detalhes
4) A profundidade mínima recomendada do armário é 400 milímetros [15,7 polegadas]
|
