Eltek Flatpack2 Power System 5U 6U 7U com módulo de distribuição 300A/ 500A FP2 2000W / FP2 3000W

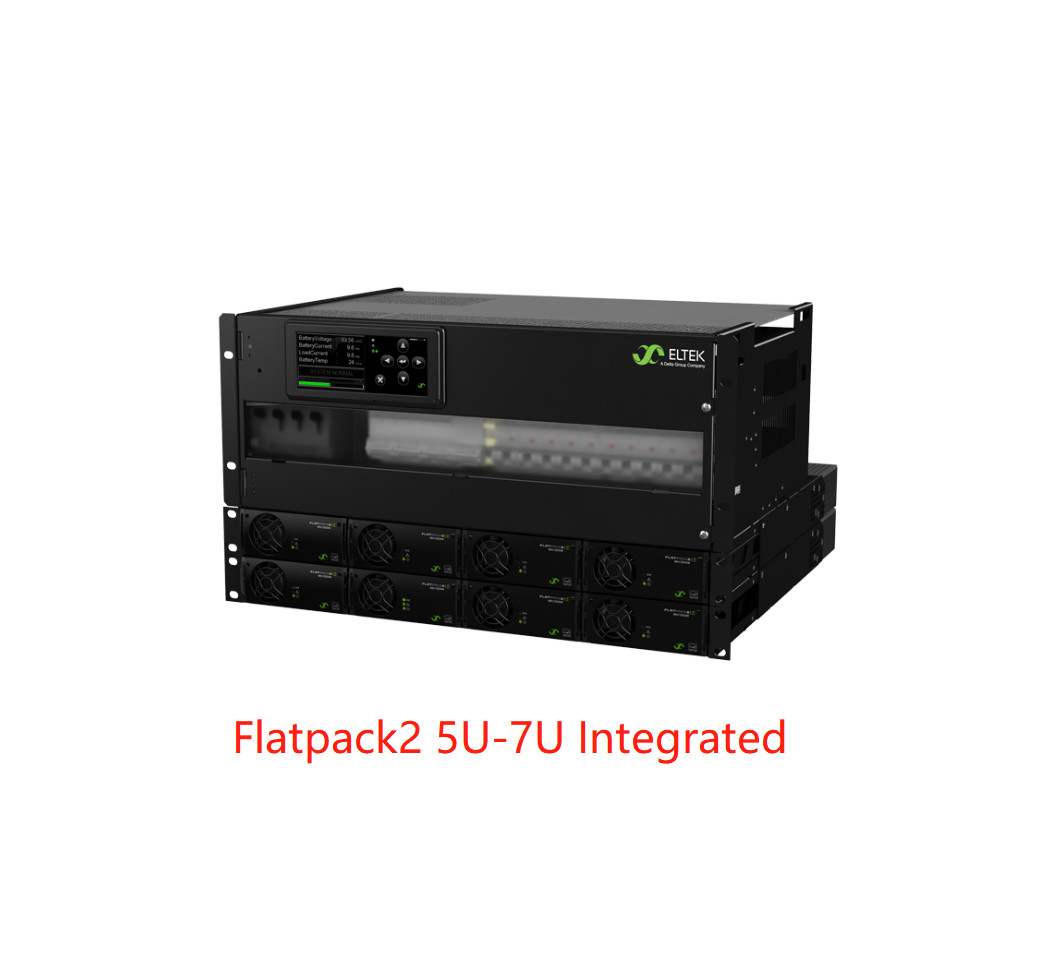

Flatpack2 5U-7U Integrado
A distribuição 4U foi concebida para satisfazer a demanda por soluções de energia DC compactas e flexíveis.secção de bateria e secção de carga.
O sistema de alimentação tem duas opções de controlador, o sistema de bateria de saída e o sistema de bateria de saída, o sistema de bateria de saída e o sistema de bateria de saída.Smartpack2 ou Smartpack S, ambos com todas as funcionalidades necessárias para aplicações presentes e futuras.
Principais características
- Sistema completo

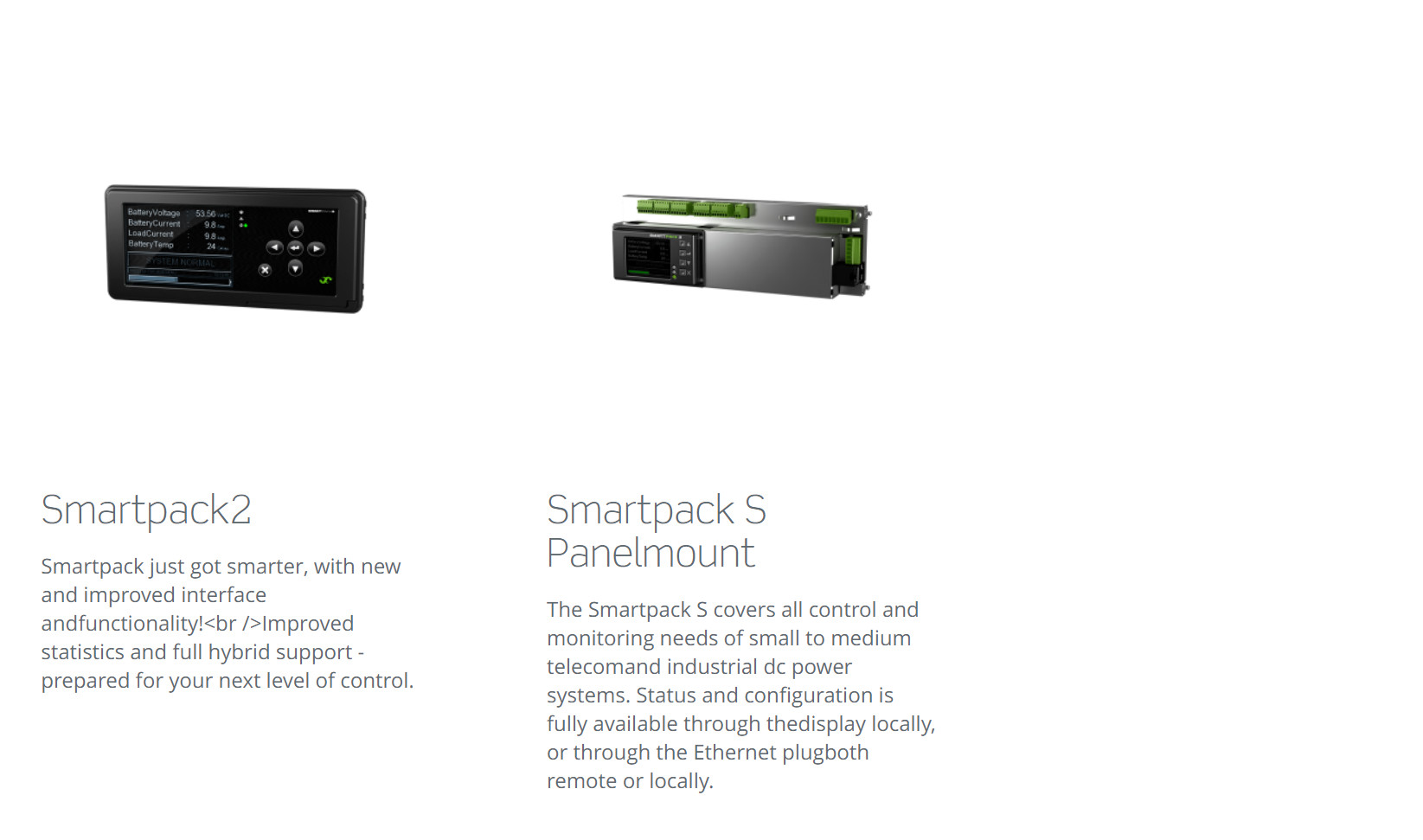

- Controlador Smartpack2 ou Smartpack S
- Modulos de ligação a quente
- Chassi de distribuição 19 ′/4U com porta dianteira articulada
- Dispositivos de proteção contra o desgaste
- LVBD
- Até 20 vezes as posições dos interruptores de carga
- LVLD (facultativo)
- Autorizações globais
Dados técnicos:
|
|
|
|
|
|
|
|
| |
Modelo |
300A Distribuição |
|
500A DISTRIBUÇÃO |
|
| |
Número da parte
(Configuração do sistema de alimentação)
|
CTOxxxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
| |
Módulo de potência |
| |

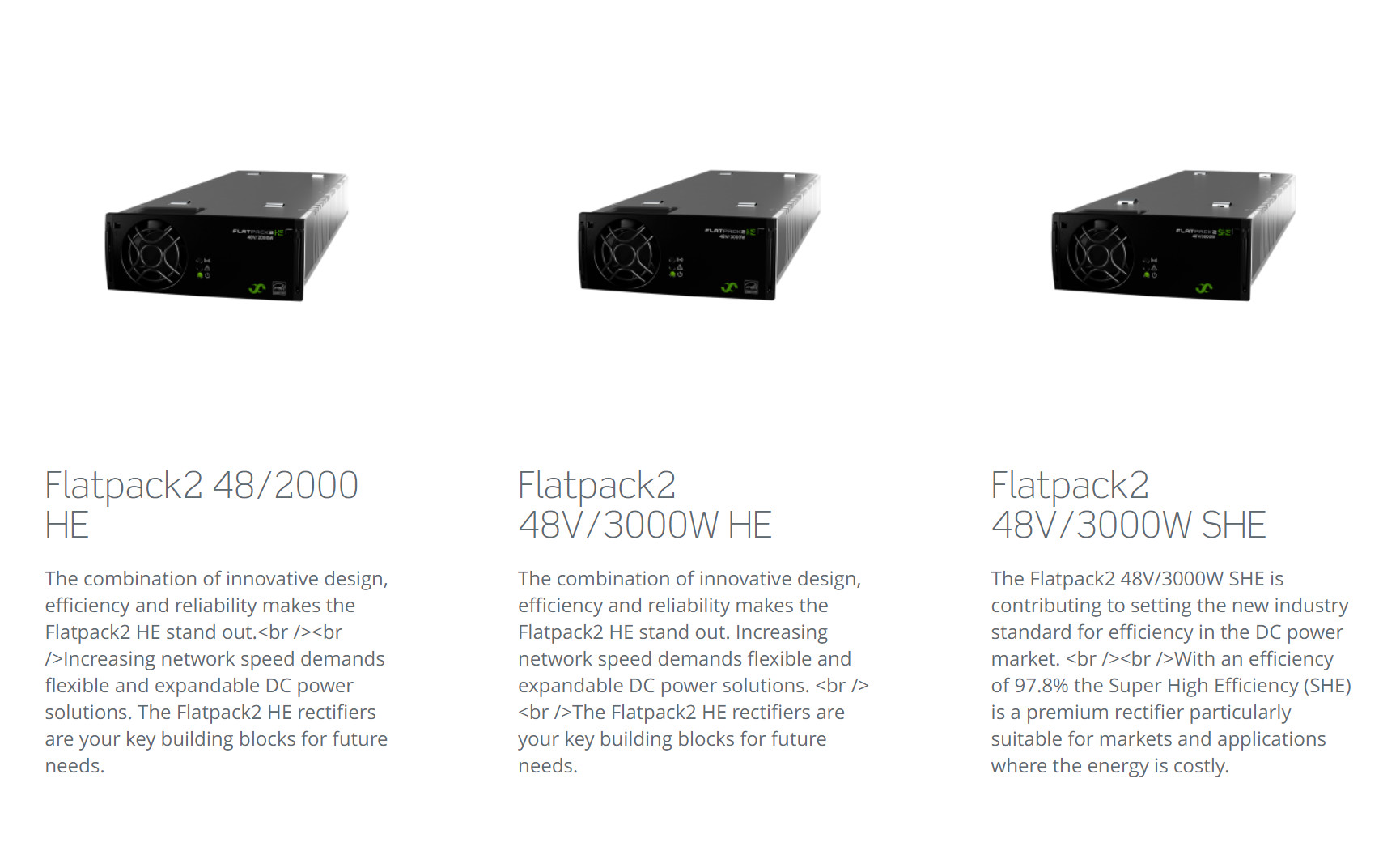

Rectificador Flatpack2 1) |
Flatpack2 48/2000 HE ou SHE |
|
|
|
|
| |
INPUT DATA |
| |
Voltagem (intervalo) |
85-300 VAC (módulo HE) 85-264 VAC (módulo SHE) |
|
|
|
|
| |
Frequência |
45-66 Hz |
|
|
|
|
|
| |
Configuração dos motores principais |
1p230 VAC TN / 3p400 VAC TN / 3p230 VAC IT |
2x 3p400 VAC TN / 2x 3p230 VAC IT |
| |
Conexão |
Blocos terminais, 10 mm2 no máximo |
|
|
|
|
| |
DADOS DE EXTRAÇÃO |
| |
Voltagem |
-48 VDC |
|
|
-48 VDC |
|
| |
Corrente (máxima) |
300 A |
|
|
500 A |
|
|
| |
Distribuição de baterias |
|
| |
Número de posições dos interruptores |
4x ou 6x 100 A |
|
|
8x 100 A |
|
| |
LVBD |
300 A (padrão) |
|
|
500 A (por defeito) |
|
| |
Tipo de interruptor de bateria |
Tipo de conector |
|
|
|
|
|
| |
Distribuição de carga |
|
| |
Número de posições de carga |
De peso superior a 20 g/m2, mas não superior a 150 g/m2 |
|
|
De largura não superior a 16 x 18 mm |
|
| |
LVLD (facultativo) |
Até 2x 150 A ou 1x 300 A
(máximo 6x 18 mm ou 4x 27 mm em cada LVLD)
|
150 A
(máximo 6x 18 mm ou 4x 27 mm no LVLD)
|
| |
Tipo de disjuntor de carga |
Montado no carril DIN, de largura 18 mm e 27 mm (MCB de 13 mm de largura e disjuntores de tipo plug-in a pedido)
Configuravel com todas as marcas
|
| |
Controlo e controlo |
| |
Unidade de controlo e monitorização 2) |
Smartpack2 ou Smartpack S |
|
Smartpack2 |
|
| |
Localização de montagem |
Painel de porta montado |
|
|
|
|
|
| |
Operação local |
Operação guiada por menu autoexplicativo através de touchpad e visualização gráfica a cores |
| |
Operação remota |
Ethernet para monitorização e controlo remoto/local através do navegador WEB |
|
| |
Outros requisitos |
|
| |
Temperatura de funcionamento |
-40 a +70 °C [-40 a +158 °F] 3) |
|
|
|
|
| |
Temperatura de armazenamento |
-40 a +85 °C [-40 a +185 °F] |
|
|
|
|
| |
Dimensões (W x D x H) 4) |
482 x 380x H mm [19 x 14,9 x H polegadas] Altura (H):
- 5U: 222 mm [8,8 polegadas]
- 6U: 267 mm [10,5 polegadas]
|
482 x 380 x H mm [19 x 14,9 x H polegadas] Altura (H):
- 6U: 267 mm [10,5 polegadas]
- 7U: 311 mm [12,3 polegadas]
|
| |
Peso (excluindo módulos) |
Aproximadamente 5 kg |
|
|
|
|
| |
Normas de conceção |
|
| |
Segurança elétrica |
IEC/UL 60950-1 |
|
|
|
|
|
| |
EMC |
ETSI EN 300 386 v1.3.2 EN 61000-6-1 /-2 /-3 /-4 |
|
|
|
|
| |
Meio Ambiente |
ETSI EN 300 019-2-1 (Classe 1.2) /-2 (Classe 2.3) /-3 (Classe 3.2)
ETSI EN 300 132-2
Condições normais de funcionamento, em conformidade com a norma IEC 62040-5-3:2016, secção 4.2. Outras condições de funcionamento, em conformidade com a norma IEC 62040-5-3:2016, secção 4.3, deve ser informado
|
| |
1) Ver folha de dados do rectificador Flatpack2 para mais pormenores
2) Ver ficha de dados do controlador para mais pormenores
|
3) +45 a +70 °C [+113 a +158 °F] com desempenho reduzido
4) A profundidade mínima recomendada do armário é de 400 mm [15,7 polegadas]
|
