| ESPECIFICAÇÕES TÉCNICAS |
| |
Modelo |
Alimentação maioria 24-60V |
Alimentação maioria 110V |
2 - dist do polo. 24 - 110V |
1 - dist do polo. -48V |
|
| |
Número da peça |
CTO30210.000 |
CTO30210.100 |
CTO30210.xxxx |
CTO30210.xxxx |
|
| |
DADOS ENTRADOS |
|
|
|
|
|
| |
Tensão (escala) |
85 - C.A. DE 300 V |
|
| |
Única alimentação da C.A. |
• |
• |
• |
• |
|
| |
Única alimentação da C.A. com SPD (classe 2 de OVP) |
- |
- |
• |
• |
|
| |
A C.A. dupla alimenta (o retificador individual do PR) |
- |
- |
• |
• |
|
| |
Disjuntor recomendado da entrada |
16A para 1 retificador FP2 no sistema ou 2 retificadores FP2 com alimentação individual 25A para 2 retificadores FP2 no sistema |
|
| |
Proteção |
Fusível individual nos módulos do retificador |
|
| |
Conexão |
Diretamente na entrada MCB, até 25mm 2
Terminal de parafuso do PE, 10 milímetros máximos 2 e talão do cabo M5 diretamente ao chassi
|
|
| |
DADOS DE SAÍDA |
|
|
|
|
|
| |
Tensão (defeito) |
24-60 VDC |
110-125 C.C. DE V |
24-110 C.C. DE V |
- 48 VDC |
|
| |
NiCad, número de pilhas apoiadas |
18-40 |
85-104 |
18-88 |
38 - 40 |
|
| |
Pb, número de pilhas apoiadas |
12-30 |
54-60 |
54 |
24 |
|
| |
Entrada nominal do poder (máximo) @ |
4000 W |
|
| |
(Máximo) @ entrada nominal atual |

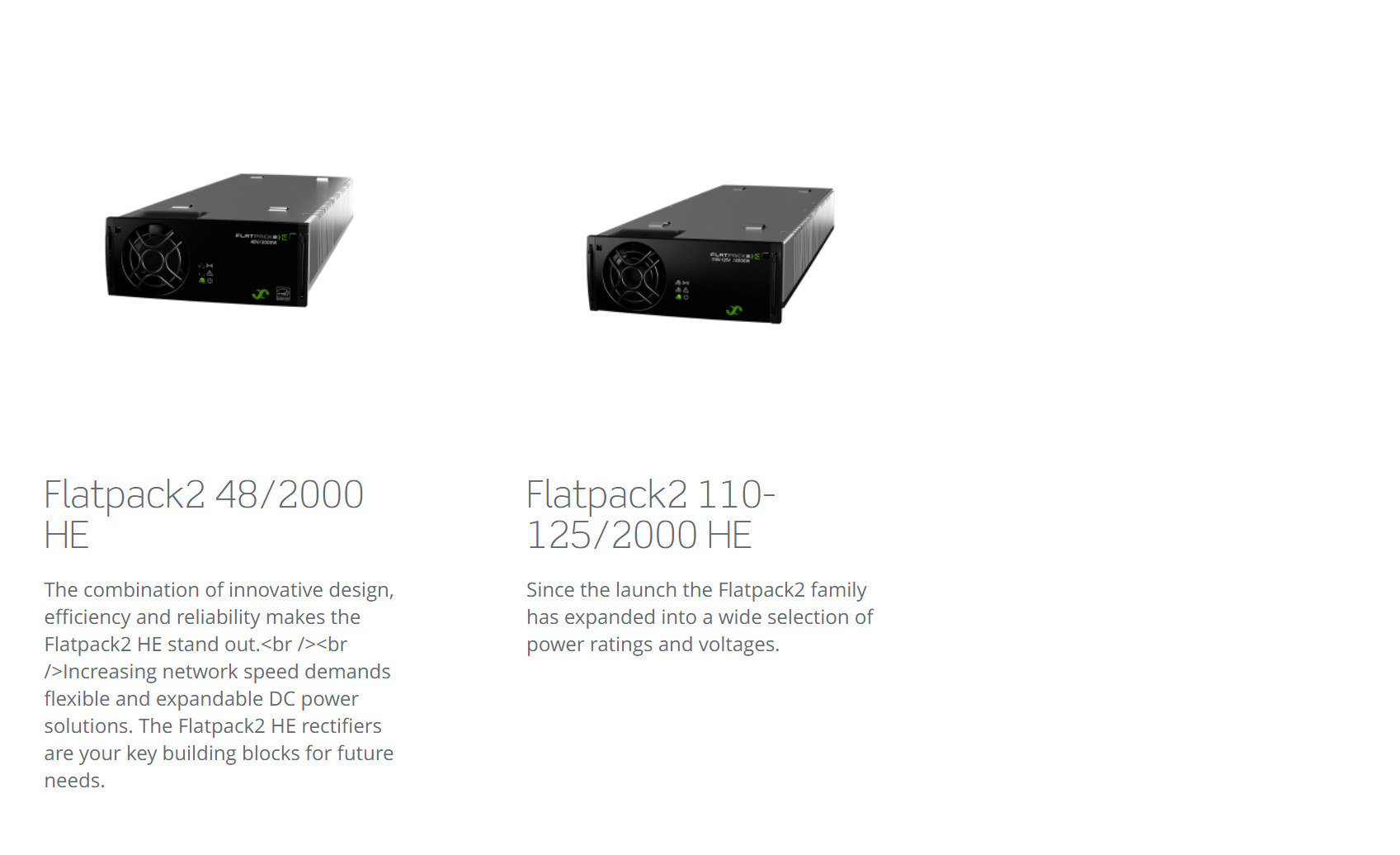

Veja a página precedente ou a folha de dados aplicável do retificador Flatpack2 |
|
| |
Saída de maioria desprotegida |
• |
• |
- |
- |
|
| |
Saídas protegidas da bateria |
- |
- |
polo 2 x 2 (16 - 63 A) |
3 x 1 polos (16 - 63A) |
|
| |
Saídas protegidas da carga |
- |
- |
3(42)) polo de x 2 (6 - 63A) |
112)) polo de x 2 (6 - 63A) |
|
| |
Derivação integrada e desconexão da bateria |
- |
- |
- |
200A |
|
| |
Conexão |
Terminal, máximo
35mm2
|
Terminal, máximo
35mm2
|
Diretamente na entrada MCB, até 25mm2 |
|
| |
Proteção da saída nos retificadores |
Obstruindo o FET do anel-O ou o fusível, procurar um caminho mais curto a prova & a proteção de alta temperatura |
|
| |
CONTROLE E MONITORAÇÃO |
|
|
|
|
|
| |
Unidade de monitoração |
Smartpack 2 |
|
| |
Operação local |
Exposição e chaves, relação da WEB através do navegador padrão que usa WebPower |
|
| |
Operação remota |
WebPower (relação da WEB, protocolo do SNMP e e-mail) |
|
| |
O alarme retransmite (conexão: ≤ 1,5 milímetro2da braçadeira) |
mudança livre potencial de 6 x sobre contatos (NÃO, NC, C) [75V/máximo 2A/60W] |
|
| |
Entradas |
6 x configuráveis (digital, análogo) e 3 temperaturas |
|
| |
Medidas atuais |
Retificador atual e se a derivação da bateria é usada; corrente da bateria e curre da carga |
|
|
| |
Alarmes |
Os baixos & alarmes a rendimento elevado da tensão (níveis menores e principais), alarme da falha de terra, alarme da temperatura, alarme da indisponibilidade dos canos principais, alarmes permanecendo da má qualidade da capacidade da bateria, disjuntor t da carga da bateria rasgaram o alarme e muito mais |
|
| |
OUTRAS ESPECIFICAÇÕES |
|
|
|
|
|
| |
Isolamento |
3,0 kVAC - entrada à saída
1,5 kVAC - entrada a enterrar
0,5 kVDC - saída a enterrar 3)
|
|
| |
Temperatura de funcionamento |
-40 a +45°C (- 40 a +113°F), umidade não-condensação do RH de 5 - de 95%
As de-taxas potências de saída na alta temperatura, consideram a folha de dados para o retificador aplicável
|
|
| |
Classe da proteção |
IP21, (IP22, com tampa adicional PN: 298484) |
|
| |
Temperatura de armazenamento |
-40 a +85°C (- 40 a +185°F), umidade não-condensação do RH de 0 - de 99% |
|
| |
Dimensão] [de WxHxD/peso |
452 x 450 x 200mm (17,8 x 17,7 x 7.9")/13 quilogramas (1 módulo) 15 quilogramas (módulo 2) |
|
| |
PADRÕES DE PROJETO |
|
|
|
|
|
| |
Segurança elétrica |
Edição do EN 60950-1-3 rd |
|
| |
Compatibilidade eletrónica |
EN 300 DO ETSI 386 V.1.4.1
EN 61000-6-1/-2/-3/-4
|
|
| |
Ambiente |
EN 300 019 DO ETSI, EN 300 132 - 2 DO ETSI |
|
|
2) Segundo a configuração da entrada dos canos principais da C.A.

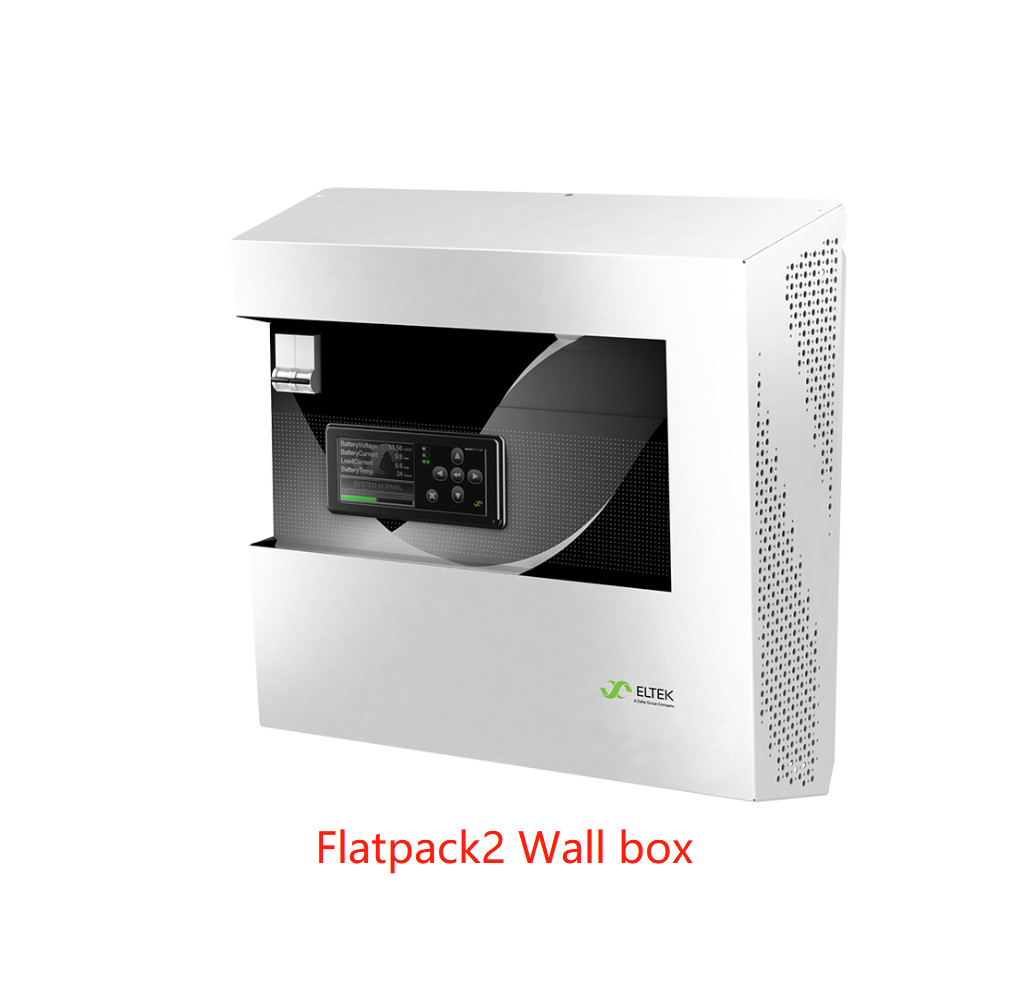

3) 1.5kVAC para Wallbox com retificadores de 110V Flatpack2
|
