Sistemas de conversão Eltek 380V a 54V DC-DC Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)
Eltek 380 V a 54 V sistemas de conversão DC-DC Flatpack2 DCDC 380/48 3000 SHE 36KW 72KW (CDT31242.xxx CDT32442.xxx)

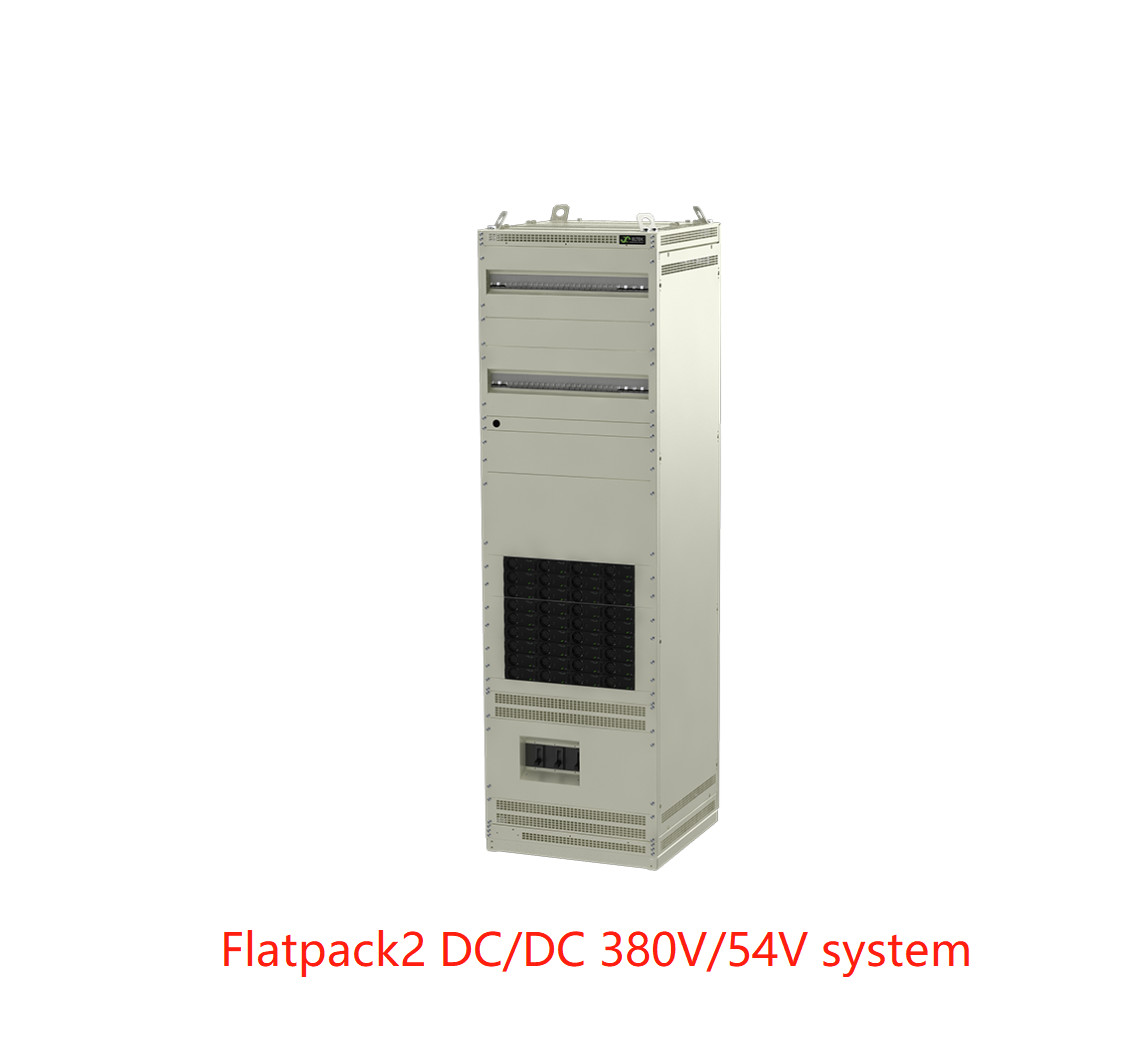

Sistema Flatpack2 DC/DC 380V/54V
O uso do módulo SHE Flatpack2 DC/DC 380V/48V 3000W com a unidade de controlo e monitorização Smartpack2 de Eltek, rica em recursos, permite que os locais se beneficiem da utilização de 380 Vdc como tensão de transmissão.
Seja para uma alternativa competitiva às UPS tradicionais nos Data Centers, ou para usinas centrais de energia nas expansões de locais de telecomunicações.
Integração de módulos de conversão de ultra alta eficiência e de última geração com a unidade de controlo e monitorização Smartpack2 da Eltek.o sistema de alimentação de alta performance Flatpack2 DC/DC 380V/54V converte a tensão do autocarro de 380 Vdc em 54 Vdc regulados com uma eficiência do módulo de 980,2%
Principais características
L Proteção de entrada
Versatilidade
L Escalabilidade
Construção modular à medida que a carga cresce
L Super Alta Eficiência (SHE)
L Controlador Smartpack2
Aquecedor
L 50-55 Vdc de saída ajustável
Tecnologia patenteada SHE
Aplicações
TELECOM
• Expansão dos escritórios centrais de telecomunicações
• Melhorias de instalações de alta potência
Centros de dados
• Conversão de 380 VDC (260-400 VDC) para 50-55 VDC
• Instalações de colocação
• Substituição de instalações UPS+VDC
Parâmetros:
|
| Modelo |
Sistema de 36 kW |
Sistema de 72 kW |
Sistema de 108 kW |
| Número da parte |
CDT31242.xxx |
CDT32442.xxx |
CDT33642.xxx |
| INPUT DATA |
| Voltagem (intervalo de funcionamento) |
260 - 400 VDC |
| Corrente máxima |
147.6 A |
295.2 A (2x 147,6 A) |
442.8 A (3x 147,6 A) |
| Proteção (nível do módulo) |
Fusão, desligamento quando o VIN está fora de alcance |
| Proteção (nível do gabinete) |
1x 160 A MCCB |
2x 160 A MCCB |
3x 160 A MCCB |
| DADOS DE EXTRAÇÃO |
| Voltagem (padrão) |
54.5 VDC |
| Voltagem (intervalo ajustável) |
50 - 55 VDC |
| Potência máxima, entrada nominal |
36 kW |
72 kW |
108 kW |
| Corrente máxima, @VOUT = 50 VDC |
720 A |
1440 A |
2160 A |
| Partilha corrente |
± 5% da corrente máxima de 10 a 100% de carga |
| Regulação da tensão estática |
±0,5% de 0 100% de carga e entrada nominal |
| Regulação da tensão dinâmica |
± 5,0 % para variação de carga de 10 a 90% ou de 90 a 10%, tempo de regulação < 50 ms |
| Saídas de CC |
Até 2x 30 modos ≤ 63 A MCB Até 2x 20 modos ≤ 125 A MCB |
| Proteção |
Desligamento por sobrevoltagem; prova de curto-circuito; alta temperatura; limite de corrente de entrada por enchufe a quente; FET OR-ing |
| Informações adicionais |
Ver folha de dados Flatpack2 DCDC 380V 48V 3000W SHE |
| Controlo e controlo |
| Unidade de monitorização |
Smartpack2 |
| Operação local |
Exibição e teclas, interface WEB através de um navegador padrão |
| Operação remota |
Interface WEB; MODBUS; protocolo SNMP e e-mail |
|
Alarmes
|
Alarmes de baixa e alta tensão de saída (níveis menores e maiores), alarme de falha de terra, alarme de temperatura, alarme de interrupção principal, alarme de interrupção de carga e muito mais. |
| Informações adicionais |
Ver folha de dados Smartpack2 |
| Outros requisitos |
| Eficiência máxima |
98.2 % |
|
Isolamento
|
4.2 kVDC ‡ entrada e saída
2.2 kVDC ️ entrada terrestre
0.5 kVDC ‡ terra de saída
|
| Temperatura de funcionamento |
-20 a +45 °C (-4 a +113 °F) potência possível superior a 40 °C (104 °F) |
| Temperatura de armazenamento |
-40 a +85 °C (-40 a +185 °F) |
| Humidade |
5 95% RH, não condensante |
| Dimensões [WxHxD] |
600 x 2000 x 600 mm (23,62 x 78,74 x 23,62 ̊) |
| Normas de conceção |
| Segurança elétrica |
IEC/EN 60950-1: 2013 |
|
EMC
|
IEC/EN 61000-6-1:2007,
IEC/EN 61000-6-2:2005,
IEC/EN 61000-6-3:2007 + A1:2011, IEC/EN 61000-6-4:2007 + A1:2011, ETSI EN 300 386 v2.1.1: 2016
|
|
Meio Ambiente
|
Testado em conformidade com:
ETSI EN 300 019-2-1 v2.2.1: 2014 (Classe 1.2);
ETSI EN 300 019-2-2 v2.3.1: 2013 (Classe 2.3);
ETSI EN 300 132-3-1 v2.1.1; 2011/65/UE (RoHS) e 2008/98/CE (REEE)
Condições normais de funcionamento de acordo com a norma IEC/EN 62040-5-3:2016, secção 4.2, devem ser informadas outras condições de funcionamento, conforme previsto na secção 4.3.
|
| 1) Visualizações de gabinetes mostradas sem portas. |

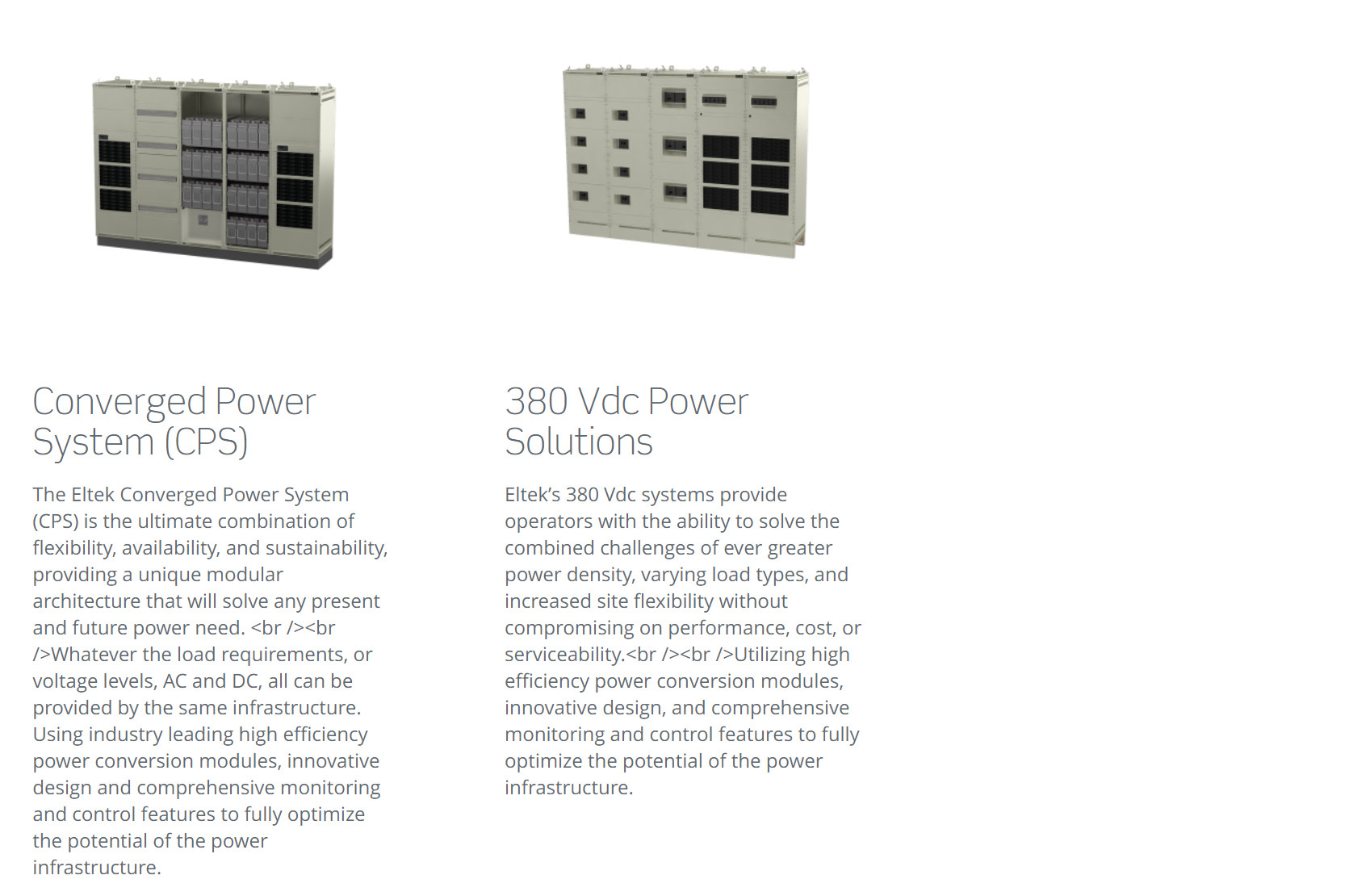

Produtos relacionados:
