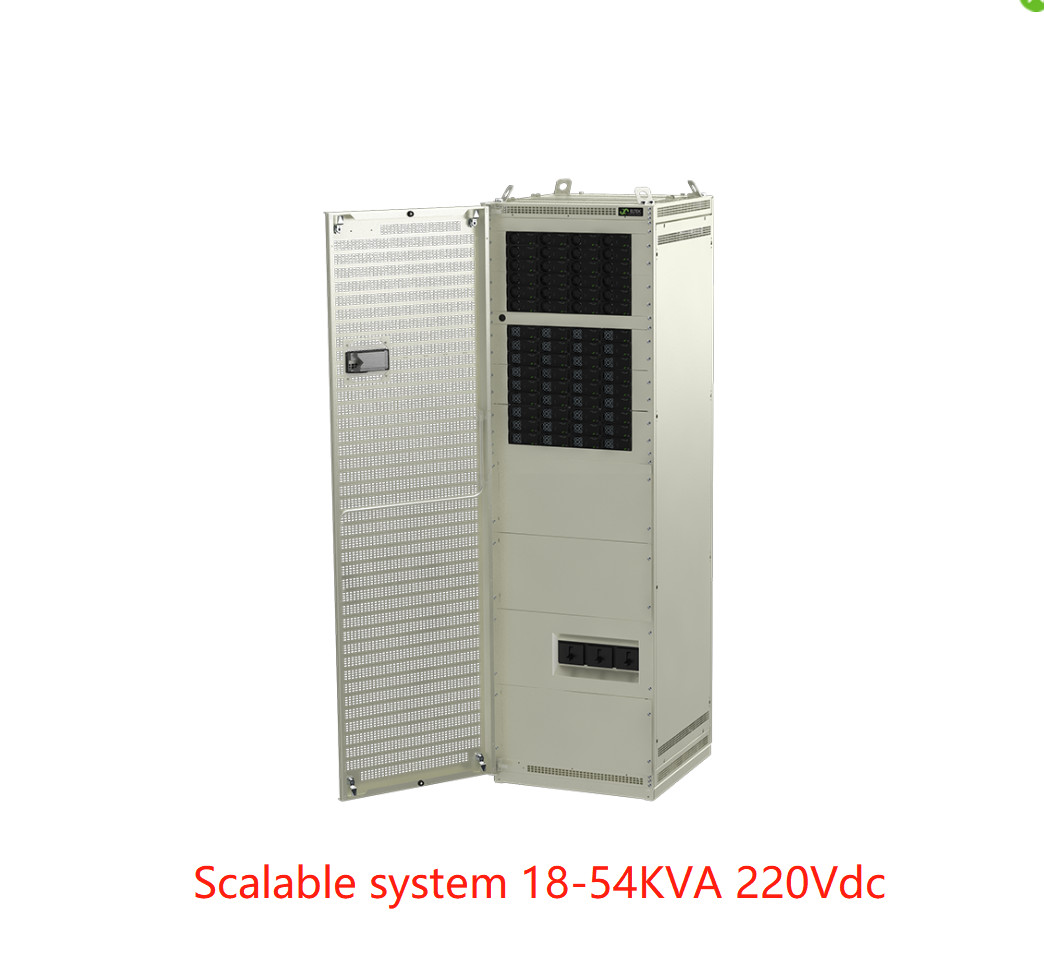

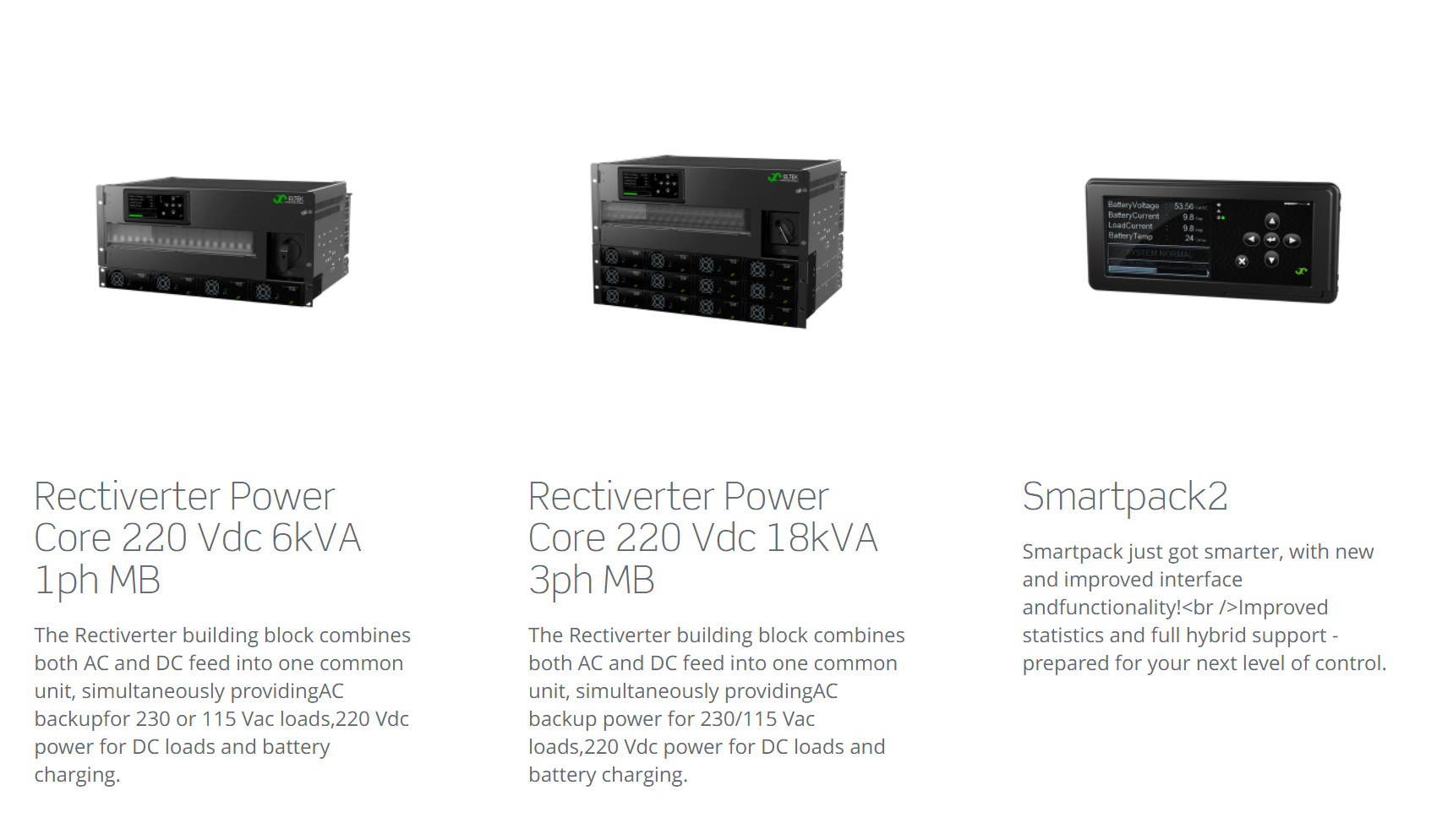

Sistema interno Eltek rectiverter Sistema escalável 18-54KVA 220Vdc Energia de backup AC para 400 VAC ou 230Vac (CIEJ3643.4xxx)
Sistema interno Eltek rectiverter Sistema escalável 18-54KVA 220Vdc Energia de backup AC para 400 VAC ou 230Vac (CIEJ3643.4xxx)

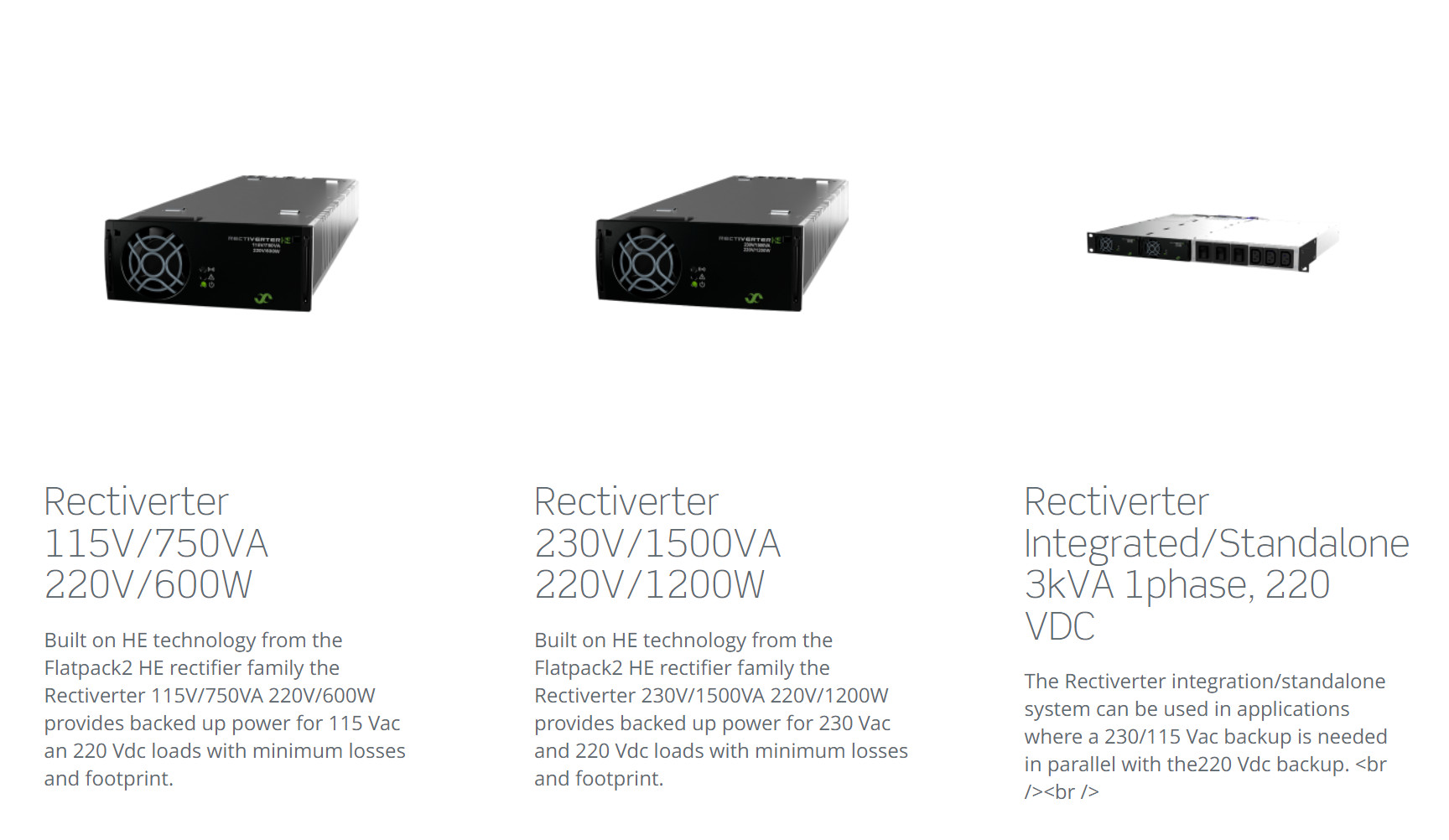

O sistema interno Rectiverter escalável fornece energia de backup AC para
cargas trifásicas de 400 VAC ou monofásicas de 230 VAC e energia de 220 VDC para bateria
carregamento e cargas DC opcionais. A saída DC flexível pode ser configurada para
recarregar grande backup de bateria com tempo de proteção de até 10 horas.
Em combinação com a entrada B opcional (entrada AC dupla) elimina a
necessidade de um ATS tradicional (Interruptor de Transferência Automática). Onde a mudança da entrada A para B
, é uma operação perfeita, sem
interrupção na carga AC
.
Em combinação com a entrada B opcional (entrada AC dupla) elimina a necessidade de um ATS tradicional (Interruptor de Transferência Automática). Onde a mudança da entrada A para B, é uma operação perfeita, sem interrupção na carga AC.
Quando configurado com entrada AC dupla para uso como um UPS AC, ele se classifica como - VFI SS 111 de acordo com a EN 62040-3
Principais características
l Entrada trifásica de 400 VAC (Y)
l Saída trifásica de 400 VAC (Y)
l Entrada/saída de 220VDC
l Saída AC máx. de 54 kVA / 43,2 kW
l Saída DC máx. de 43,2 kW
l Saída AC a granel protegida
l Opção A+B (entrada AC dupla)
l Opção de bypass manual
l Até 4 strings de bateria
l Tecnologia de transferência integrada
l Capacidade de sobrecarga de 150%, 15S
l Corrente de disparo rápido de 600% 20 ms
l Conectável a quente
l Controlador Smartpack2
l Opera em paralelo com retificadores Flatpack2
l Conformidade global
l Tecnologia HE patenteada
Parâmetros :
|
| Modelos / informações de pedido |
54 kVA + 48 kW Entrada A |
54 kVA + 48 kW Entrada B |
| Família de produtos |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| DADOS DE SAÍDA AC |
| Tensão (padrão) / (faixa ajustável)1) |
|
400 VAC trifásico (Y) / 346-415 VAC |
| Frequência (modo inversor padrão) |
|
50 Hz (adaptável) |
| Frequência (modo inversor ajustável) |
|
50Hz, 60Hz ou último sincronizado 50/60Hz (adaptável) |
| Potência máxima (contínua / sobrecarga (<15s) ) |
|
43,2 kW (54 kVA) / 72 kVA |
| Corrente máxima/fase (contínua / sobrecarga (<15s) ) |
|
78ARMS / 104,4ARMS |
| Corrente (máxima) Disparo rápido/fase (20ms) |
|
380A (6 x nominal) |
| Hold up (Quedas de tensão) (antes de mudar para a bateria) |
|
> 5 ms @ carga de 43,2 kW |
| THD |
|
< 1,5 % em carga resistiva |
| Recursos de saída |
Módulo: Fusível em L e N, Conectável a quente
100 A MCCB, terminais de parafuso individuais de saída AC 70 mm2 para L1-L3, N e PE
|
| DADOS DE SAÍDA DC |
| Tensão (padrão) / (faixa ajustável) |
|
122,5 VDC / 97 - 145 VDC |
| Potência (máxima @entrada nominal) |
|
43,2 kW 2) |
| Corrente (máxima @VOUT ≤ 48 VDC) |
|
400 A 2) |
| Tempo de espera, potência máxima de saída |
|
>10ms; VOUT > 97 VDC |
| Recursos de saída |
|
À prova de curto-circuito, Desligamento por sobretensão
Conexão de entrada/saída da bateria ao parafuso M10
|
| DADOS DE ENTRADA |
| Tensão de entrada AC (trifásica Y) |
|
320-475 VAC, |
| Corrente AC/fase (na tensão de saída nominal) (dependendo do tipo de módulo) |
92-138 ARMS 4) |
| Frequência (padrão: faixa de sincronização) |
|
47-53 e 57-63 Hz |
| Frequência (ajustável: faixa de sincronização) |
|
47-53 Hz, 57-63 Hz ou ambos (adaptável) |
| Fator de potência / THD |
|
> 0,99 com carga de 50% ou mais /< 3,5% |
| Tensão DC nominal / faixa estendida (sem sobrecarga)3) |
|
102 - 145 VDC / 90 - 145 VDC |
| Corrente DC (máxima) |
|
450 A / 648 A durante sobrecarga (15s) |
| Recursos de entrada |
Módulo: Fusível em L e N, Conectável a quente, Varistor, Conectável a quente
160 A MCCB, terminais de parafuso individuais de entrada AC 70 mm2 para L1-L3, N e PE
|
| DISJUNTOR DE BATERIA E CARGA |
| Disjuntor de bateria de 2 polos |
|
2*MCCB 630 A |
1*MCCB 880 A |
| Disjuntor de carga de 2 polos |
|
- |
1*MCCB 630 A |
| OPÇÕES |
| Potência máxima de entrada B (com FP2 HE, retificadores de 2 kW) |
|
48 kW |
| Interruptor de bypass manual |
|
2*160 A |
| OUTRAS ESPECIFICAÇÕES |
| Eficiência |
>96% (modo rede (AC/AC e AC/DC)), >94% (modo inversor (DC/AC)) |
| Classe de proteção |
IP 20 |
|
|
| Temperatura de operação |
-40 a +55°C (-40 a +131°F), umidade 5 - 95% UR sem condensação |
| Temperatura de armazenamento |
-40 a +85°C (-40 a +185°F), umidade 0 - 99% UR sem condensação |
| Dimensões[LxPxA] / Peso |
600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) |
| NORMAS DE PROJETO |
| Segurança elétrica |
EN 60950-1, EN 62040-1 Segurança UPS |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Parte 15
EN 61000-6-1 /-2/-4/-5
|
|
|
Meio ambiente
|
ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3)
Condições normais de operação devem ser conforme IEC/EN 62040-3:2011 cláusula 4.2
Outras condições de operação conforme IEC 62040-3:2011 cláusula 4.3, devem ser informadas 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
|
|
1) Faixas de tensão de saída configuradas na fábrica e possuem chaveamento individual no chassi superior
3) 90 - 102 VDC: desempenho reduzido - sem aumento de potência e aumento da THD de tensão na saída AC.
|
2) A carga AC tem prioridade. MáximodisponívelA potência e corrente de saída DC dependem da carga AC instantânea e da tensão de entrada AC; ou seja, máximo 28 ,8kW/260 A com potência AC total e entrada nominal para 230VAC.
4) Se a tensão DC for puxada abaixo de 97 V, a corrente de entrada pode aumentar acima desse nível
|
* O Gabinete Rectiverter interno com alimentação AC e DC em um único gabinete
