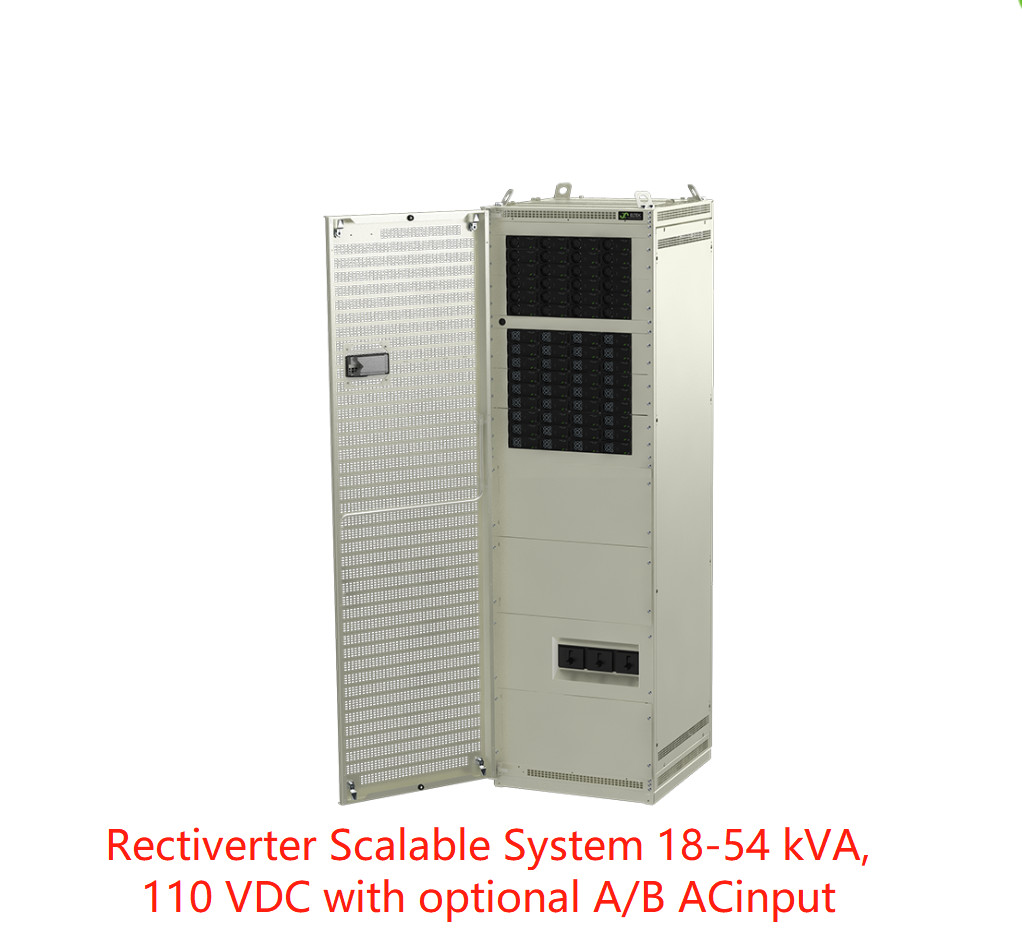

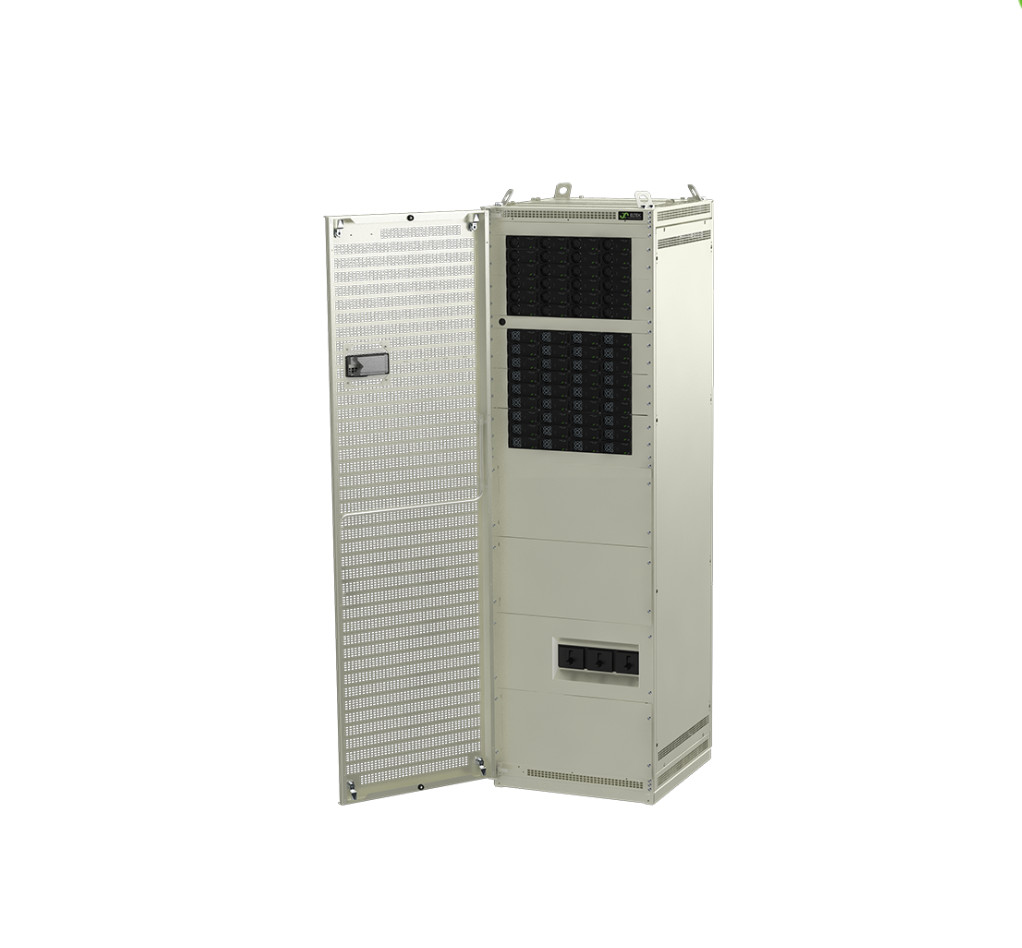

| Modelos / informações de encomenda |
54 kVA + 48 kW A-Input |
54 kVA + 48 kW B-Input |
| Família de produtos |
|
CIEJ3643.4xxx |
CIEJ3643.4 xxx |
| AC OUTPUT DATA |
| Voltagem (padrão) / (intervalo ajustável) 1) |
|
400 VAC 3 fases (Y) / 346-415 VAC |
| Frequência (modo padrão do inversor) |
|
50 Hz (adaptivo) |
| Frequência (modo de inversor ajustável) |
|
50 Hz, 60 Hz ou 50/60 Hz sincronizados pela última vez (adaptivo) |
| Potência máxima (contínua / sobrecarga (< 15 s)) |
|
43,2 kW (54 kVA) / 72 kVA |
| Corrente máxima/fase (contínua/sobressalência (< 15 s) |
|
78 ARMS / 104,4 ARMS |
| Corrente (máxima) Viagem/fase rápida (20 ms) |
|
380A (6 x nominal) |
| Aguardar (Voltage dips) (antes de mudar para bateria) |
|
> 5 ms @ 43,2 kW de carga |
| THD |
|
< 1,5% a carga resistiva |
| Características de saída |
Módulo: fusível em L e N, ligável a quente
100 A MCCB, saída AC terminais de parafuso individual 70 mm2 para L1-L3, N & PE
|
| Dados de saída de CC |
| Voltagem (padrão) / (intervalo ajustável) |
|
122,5 VDC / 97 - 145 VDC |
| Potência (entrada máxima @nominal) |
|
43,2 kW 2) |
| Corrente (máximo @VOUT ≤ 48 VDC) |
|
400 A 2) |
| Tempo de espera, potência máxima de saída |
|
> 10 ms; VOUT > 97 VDC |
| Características de saída |
|
Prova de curto-circuito, sobre-voltagem desligamento
Conexão de entrada/saída da bateria ao parafuso M10
|
| INPUT DATA |
| Voltagem de entrada de corrente alternada principal ((3 fase Y) |
|
320-475 VAC, |
| Corrente AC/fase ((a tensão de saída nominal) (dependendo do tipo de módulo) |
92-138 ARMS 4) |
| Frequência (padrão: faixa de sincronização) |
|
47-53 e 57-63 Hz |
| Frequência (configurável: faixa de sincronização) |
|
47-53 Hz, 57-63 Hz ou ambos (adaptivo) |
| Fator de potência / THD |
|
> 0,99 a 50% de carga ou mais / < 3,5% |
| Voltagem nominal / ampliada (sem sobrecarga) |
|
102 - 145 VDC / 90 - 145 VDC |
| Corrente de CC (máximo) |
|
450 A / 648 A durante sobrecarga (15s) |
| Características de entrada |
Módulo : Fusível em L e N, ligável a quente, Varistor, ligável a quente
160 A MCCB, entrada AC terminais de parafuso individual 70 mm2 para L1-L3, N & PE
|
| Bateria e disjuntor de carga |
| Disjuntores de bateria de dois polos |
|
2*MCCB 630 A |
1* MCCB 880 A |
| Dispositivos de corte de carga de dois polos |
|
- |
1* MCCB 630 A |
| Opções |
| Potência máxima de entrada B (com FP2 HE, retificadores de 2 kW) |
|
48 kW |
| Interruptor de desvio manual |
|
2*160 A |
| Outras especificações |
| Eficiência |
> 96% (modo principal (AC/AC e AC/DC)), > 94% (modo inversor (DC/AC)) |
| Classe de protecção |
IP 20 |
|
|
| Temperatura de funcionamento |
-40 a +55°C (-40 a +131°F), umidade 5 - 95% RH não condensante |
| Temperatura de armazenamento |
-40 a +85°C (-40 a +185°F), umidade 0 - 99% RH não condensante |
| Dimensões [WxDxH] / Peso |
600 x 600 x 2000 mm (23,7 x 23,7 x 78,8 ¢) / 300 kg (1100 lbs) |
| Normas de conceção |
| Segurança elétrica |
EN 60950-1, EN 62040-1 Segurança dos UPS |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Parte 15
EN 61000-6-1 /-2/-4/-5
|
|
|
Meio Ambiente
|
ETSI EN 300 019: 2-1 (classe 1.2), 2-2 (classe 2.3)
As condições normais de funcionamento devem ser as previstas na secção 4 da norma IEC/EN 62040-3:2011.2
Outras condições de funcionamento, em conformidade com a norma IEC 62040-3:2011, secção 4.3, devem ser notificados 2011/65/UE (RoHS) e 2012/19/UE (REEE)
|
|
1) Intervalos de tensão de saída configurados em fábrica e com chaveamento individual no chassi superior
3) 90 - 102 VDC: desempenho reduzido - sem aumento de potência e aumento da tensão THD na saída AC.
|
2) A carga AC tem prioridade.DisponívelA potência de saída e a corrente de corrente contínua são dependentes da carga AC instantânea e da tensão de entrada AC; isto é, um máximo de 28,8 kW/260 A a potência AC total e entrada nominal para 230 VAC.
4) Se a tensão de corrente contínua for inferior a 97 V, a corrente de entrada pode aumentar acima deste nível
|
