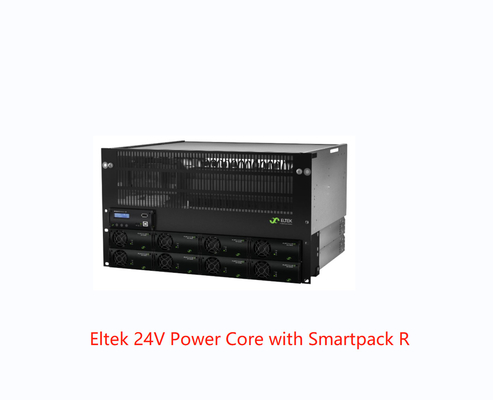

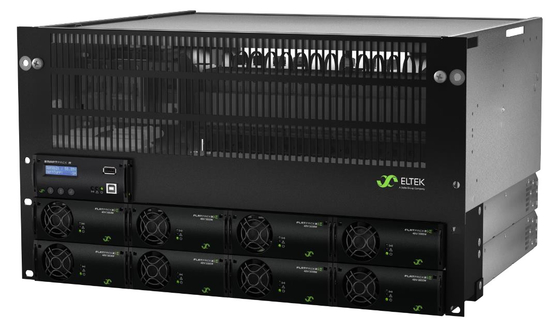

Eltek integrou o sistema de energia 24V 5U/8U 300A/600A com o controlador de Smartpack R e o módulo de Flatpack2 48/1800HE
A combinação de projeto eficaz na redução de custos, de densidade de poder e de confiança faz ao Flatpack2 uma família de produto que esteja verdadeiramente para fora e forneça a disponibilidade incomparável da rede. T
versatilidade do retificador Flatpack2 significa aquele
pode ser usado em uma grande variedade das aplicações 48VDC e 24VDC através do globo
APLICAÇÕES
TELECOMUNICAÇÕES – MÓVEIS/RÁDIO
· Locais de rádio da pilha das estações de base
· LTE/4G/WiMax
· Sistemas distribuídos da antena
· Micro-ondas
· Faixa larga
TELECOMUNICAÇÕES – FIXADAS
· Servidores/interruptores da telefonia
· Fibras óticas/FTTx
· Micro-ondas
· Cabo
· Faixa larga
CARACTERÍSTICAS CHAVES
l · SISTEMA COMPLETO

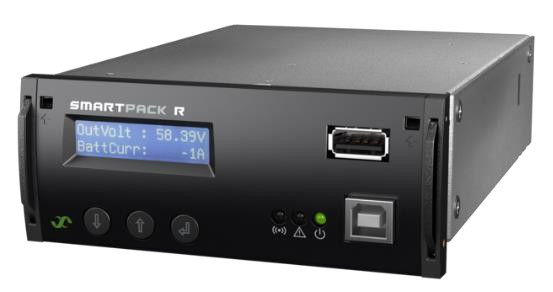

l · CONTROLADOR DE SMARTPACK R
l · CONTROLE AVANÇADO E
l MONITORAÇÃO ATRAVÉS DA PORTA ETHERNET
l · USB DATILOGRAFA UM ANFITRIÃO PARA O ENCAIXE
l DISPOSITIVOS (POR EXEMPLO WIFI; MOVIMENTAÇÕES INSTANTÂNEAS)
l · USB DATILOGRAFA B PARA O CONTROLE
l · EFICIÊNCIA ELEVADA SUPER
l RETIFICADORES
l · MÓDULOS PLUGGABLE QUENTES
l · POSIÇÕES do DISJUNTOR da BATERIA 6X
l · LVBD
l · 18X DISTRIBUIÇÃO da CARGA MCB
l · LVLD (OPCIONAL)
l · 5U à ALTURA 8U
l · APROVAÇÕES GLOBAIS
Parâmetros:
| |
|
|
|
|
|
|
|
|
| MODELO |
24VDC |
|
|
48VDC |
|
|
Número da peça
(Sistema de energia configurado das telecomunicações)
|
CTO2xxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
| |
|
|
|
|
|
|
| MÓDULO DE PODER |

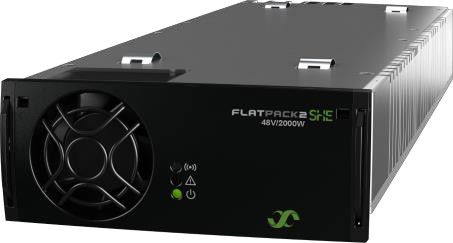

| Retificador Flatpack2 1) |
Flatpack2 24/1800 ELE |
|
Flatpack2 48/2000 ELE ou ELA Flatpack2 48/3000 ELE ou ELA |
| DADOS ENTRADOS |
| Tensão (escala) |
85-300 VAC |
|
|
85-300 VAC (ELE módulo) 85-264 VAC (ELA módulo) |
| Frequência |
45-66 hertz |
|
|
|
|
|
| Configuração dos canos principais |
Individual 2) /1p230 VAC TN/3p400 VAC TN/1p230 VAC a TI/3p230 VAC a TI |
| Conexão |
Blocos de terminais, 16 mm2 máximos |
|
|
|
|
| DADOS DE SAÍDA |
| Tensão |
+24 VDC |
|
|
-48 VDC |
|
| Atual (máximo) |
600 A |
|
|
600 A |
|
|
| DISTRIBUIÇÃO DA BATERIA |
|
| Número de posições do disjuntor da bateria |
6x 100 A |
|
|
|
|
|
| LVBD |
Defeito 300 A A/600 |
|
150 opcionais A/500 A/600 A A/300 |
| DISTRIBUIÇÃO DE CARGA |
|
| Número de posições da carga MCB |
18x 18 milímetros ou 9x 18 milímetro + 6x 27 milímetros |
|
|
|
| LVLD |
300 opcionais A A/600 |
|
150 opcionais A/500 A/600 A A/300 |
| Tipo do disjuntor da carga |
O trilho do RUÍDO montou, 18 milímetros e 27 milímetros de largura (13 milímetros a pedido) |
|
| CONTROLE E MONITORAÇÃO |
|
| Unidade do controle e de monitoração 3) |
Smartpack R |
|
|
|
|
|
| Entradas |
entradas de 6x Digitas (para monitorar do equipamento externo) |
|
| Saídas |
relés do alarme 6x |
|
|
|
|
|
| OUTRAS ESPECIFICAÇÕES |
|
| Isolamento |
3,0 kVAC – entrada à saída
1,5 kVAC – entrada a enterrar
0,5 kVDC – saída a enterrar
|
|
|
|
|
| Temperatura de funcionamento |
°C -40 a +60 [- °F 40 a +140] |
|
|
|
|
| Temperatura de armazenamento |
°C -40 a +85 [- °F 40 a +185] |
|
|
|
|
| Dimensões (W x D x H) 4) |
482 x 380 altura de x H milímetros [19 x polegada 14,9 de x H] (h):
- 5U: 222 milímetros [8,8 polegadas]
- 6U: 267 milímetros [10,5 polegadas]
|
482 x 380 altura de x H milímetros [19 x polegada 14,9 de x H] (h):
- 5U: 222 milímetros [8,8 polegadas]
- 6U: 267 milímetros [10,5 polegadas]
- 7U: 311 milímetros [12,3 polegadas]
- 8U: 356 milímetros [14 polegadas]
|
| Peso (com exclusão dos módulos) |
Aproximadamente 5 quilogramas [11 libras] |
|
|
|
|
| PADRÕES DE PROJETO |
|
| Segurança elétrica |
IEC/UL 60950-1
CSA 22,2
|
|
|
|
|
|
| Compatibilidade eletrónica |
EN 300 do ETSI 386 v1.3.2
EN 61000-6-2 /-3
|
|
|
|
|
| Ambiente |
EN 300 019-2-1 do ETSI (classe 1,2) /-2 (classe 2,3) /-3 (classe 3,2)
EN 300 132-2 DO ETSI
Condições operacionais normais conforme a cláusula 4,2 do 62040-5-3:2016 do IEC. Outras condições operacionais conforme a cláusula 4,3 do 62040-5-3:2016 do IEC, devem ser recomendadas
|
|
1) Veja a folha de dados do retificador Flatpack2 para detalhes
2) Quando o sistema for configurado sem opção do dispositivo do SPD
|
3) Veja a folha de dados do controlador de Smartpack R para detalhes
4) A profundidade mínima recomendada do armário é 400 milímetros [15,7 polegadas]
|
