Sistema Eltek Rectiverter-Indoor Escalável de 120 kW com A+B opcional, entrada AC (CDEJ6042.xxxx)
O sistema indoor Rectiverter escalável fornece energia de backup para cargas de 400 VAC trifásicas ou 230 VAC monofásicas, e energia de 48 VDC para cargas DC e carregamento de bateria.

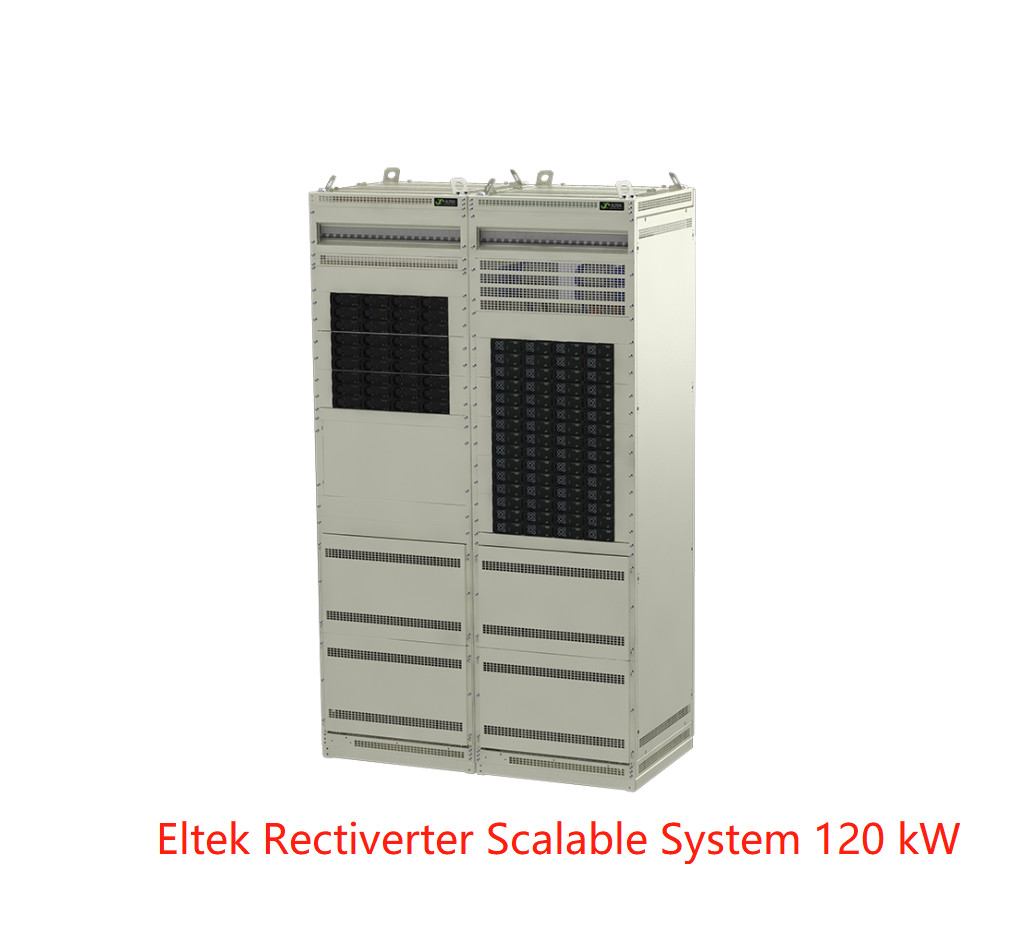

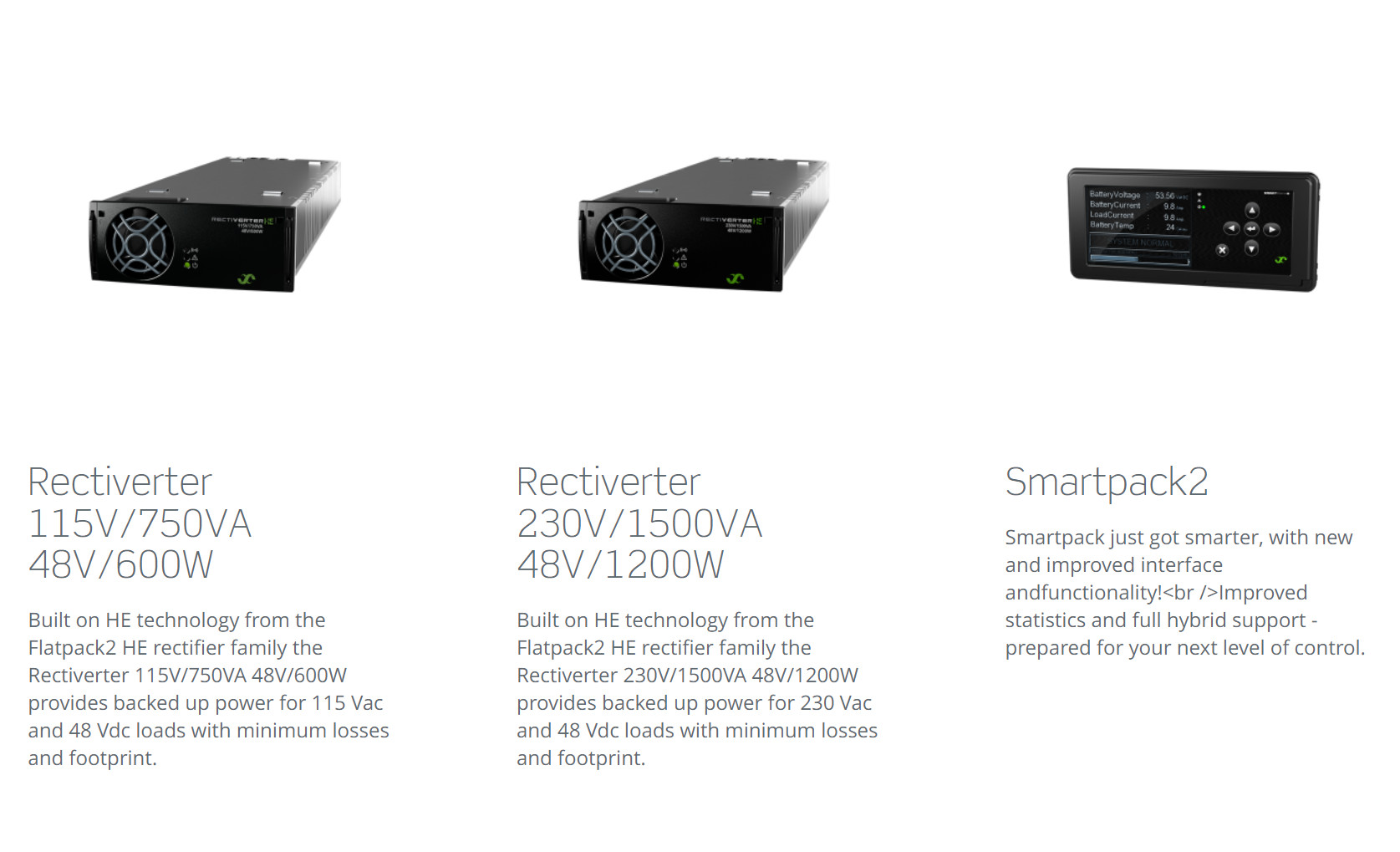

Sistema Escalável Rectiverter 120 kW
O sistema tem uma capacidade máxima de carga de 108 kW, que é dinamicamente variável para fornecer saídas AC de até 90 kVA / 72kW e também alimentar cargas DC de até 72 kW com distribuição AC e DC integrada.
Quando usado em combinação com a entrada B opcional (entrada AC dupla), que elimina a necessidade de uma ATS (Interruptor de Transferência Automática) tradicional, o sistema indoor Rectiverter representa o máximo em flexibilidade e escalabilidade.
Principais características
Entrada de 400 VAC trifásica (Y)
Saída de 400 VAC trifásica (Y)
Entrada/saída de 48 VDC
Saída AC máxima de 90 kVA / 72 kW
Saída DC máxima de 72 kW
Distribuição AC
Opção de distribuição DC
Opção A+B (entrada AC dupla)
Opção LVBD
Até 4 strings de bateria
Tecnologia de transferência integrada
Capacidade de sobrecarga de 150%, 15S
Corrente de disparo rápido de 600% 20 ms
Conectável a quente
Controlador Smartpack2
Opera em paralelo com retificadores Flatpack2
Conformidade global
Tecnologia HE patenteada
DIAGRAMA UNIFILAR 120 KW + ENTRADA B DE 108 KW
Parâmetros:
|
| Modelos / informações de pedido |
|
120 kW + entrada B de 108 kW |
| Família de produtos |
|
CDEJ6042.xxxx |
| DADOS DE SAÍDA AC |
| Tensão (padrão) / (faixa ajustável)1) |
|
400 VAC trifásica (Y) / 346-415 VAC |
| Frequência (modo inversor padrão) |
|
50 Hz (adaptável) |
| Frequência (modo inversor ajustável) |
|
50Hz, 60Hz ou último sincronizado 50/60Hz (adaptável) |
| Potência máxima (contínua / sobrecarga (<15s) ) |
|
72 kW (90 kVA) / 120kVA |
| Corrente máxima/fase (contínua / sobrecarga (<15s) ) |
|
130 ARMS / 174 ARMS |
| Corrente (máxima) Disparo rápido/fase (20ms) |
|
640 A (6 x nominal) |
| Hold up (Queda de tensão) (antes de mudar para a bateria) |
|
> 5 ms @ carga de 72 kW |
| THD |
|
< 1,5 % em carga resistiva |
|
Recursos de saída
|
Módulo: Fusível em L e N, Conectável a quente
Distribuição AC de 1 polo ou 3 polos (conexão diretamente no disjuntor MCB)
Capacidade máxima do disjuntor de acordo com o disjuntor máximo recomendado para o módulo retificador
|
| DADOS DE SAÍDA DC |
| Tensão (padrão) / (faixa ajustável) |
|
53,5 VDC / 43 - 58 VDC |
| Potência (máxima @entrada nominal) |
|
72 kW 2) |
| Corrente (máxima @VOUT ≤ 48 VDC) |
|
1500 A 2) |
| Tempo de espera, potência máxima de saída |
|
>10ms; VOUT > 41 VDC |
| Recursos de saída |
|
À prova de curto-circuito, Desligamento por sobretensão |
| DADOS DE ENTRADA |
| Tensão de entrada AC (3 fases Y) |
|
320-475 VAC, |
| Corrente AC/fase (na tensão de saída nominal) (dependendo do tipo de módulo) |
140-240 ARMS 4) |
| Frequência (padrão: faixa de sincronização) |
|
47-53 & 57-63 Hz |
| Frequência (ajustável: faixa de sincronização) |
|
47-53 Hz, 57-63 Hz ou ambos (adaptável) |
| Fator de Potência / THD |
|
> 0,99 em 50% de carga ou mais / < 3,5% |
| Tensão DC nominal / faixa estendida (sem sobrecarga)3) |
|
45 - 58 VDC / 40 - 45 VDC |
| Corrente DC (máxima) |
|
1920 A / 2700 A durante sobrecarga (15s) |
| Recursos de entrada |
|
Módulo: Fusível em L e N, Conectável a quente, Varistor, Conectável a quente
Terminais de parafuso individuais de entrada AC 150 mm2 para L1-L3, N & PE
|
| DISJUNTOR DA BATERIA |
| Disjuntor de bateria de 1 polo |
2*Suporte TPS 2 (800-1600 A) |
4*Suporte TPS 00 (250-600 A) |
| OPÇÕES |
| Potência máxima de entrada B (com FP2 HE, retificadores de 2 kW) |
|
72 kW |
| Potência máxima de entrada B (com FP2 HE, retificadores de 3 kW) |
|
108 kW |
| Distribuição DC (conexão diretamente no disjuntor) |
|
Disjuntor de 1-125 A, 1 polo (máx. 30 peças de 18 mm, máx. 20 peças de 27 mm) |
| LVBD (1 polo) |
|
1800 A |
| OUTRAS ESPECIFICAÇÕES |
| Eficiência |
>96% (modo rede (AC/AC e AC/DC)), >94% (modo inversor (DC/AC)) |
| Classe de proteção |
IP 20 |
|
|
| Temperatura de operação |
-40 a +55°C (-40 a +131°F), umidade 5 - 95% UR sem condensação |
| Temperatura de armazenamento |
-40 a +85°C (-40 a +185°F), umidade 0 - 99% UR sem condensação |
| Dimensões[LxPxA] / Peso |
1200 x 600 x 2000mm (23,7 x 23,7 x 78,8”) / 300 kg (1100 lbs) |
| NORMAS DE PROJETO |
| Segurança elétrica |
EN 60950-1, EN 62040-1 Segurança UPS |
|
| EMC |
ETSI EN 300 386 V.1.6.1, FCC CFR 47 Parte 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
|
Meio ambiente
|
ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3)
Condições normais de operação devem estar de acordo com IEC/EN 62040-3:2011 cláusula 4.1 RoHS (2011/65/EU) e WEEE (2002/96/EC) compatível
|
|
1) As faixas de tensão de saída são configuradas na fábrica e possuem chaveamento individual no chassi superior
3) 40 - 45 VDC: desempenho reduzido - sem aumento de potência e aumento da THD de tensão na saída AC.
|
2) A carga AC tem prioridade. Máximo disponível A potência e corrente de saída DC dependem da
carga AC e tensão de entrada AC instantâneas; ou seja, máximo de 48kW/1000 A com potência AC total e entrada nominal para 230VAC.
4) Se a tensão DC for puxada abaixo de 43V, a corrente de entrada pode aumentar acima deste nível
|
* O Gabinete Rectiverter interno com alimentação AC e DC em um único gabinete
