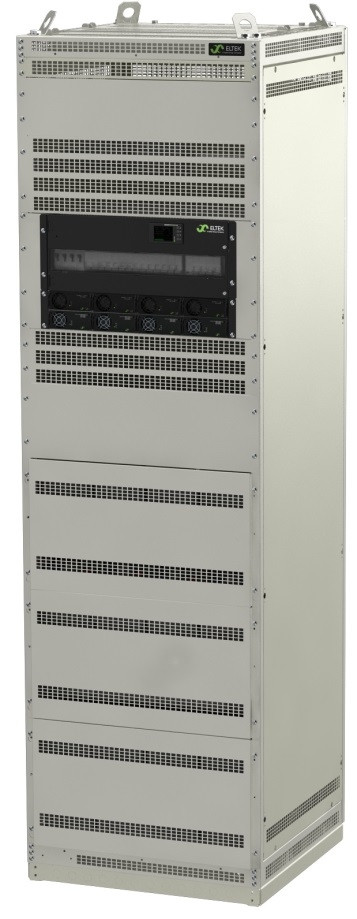

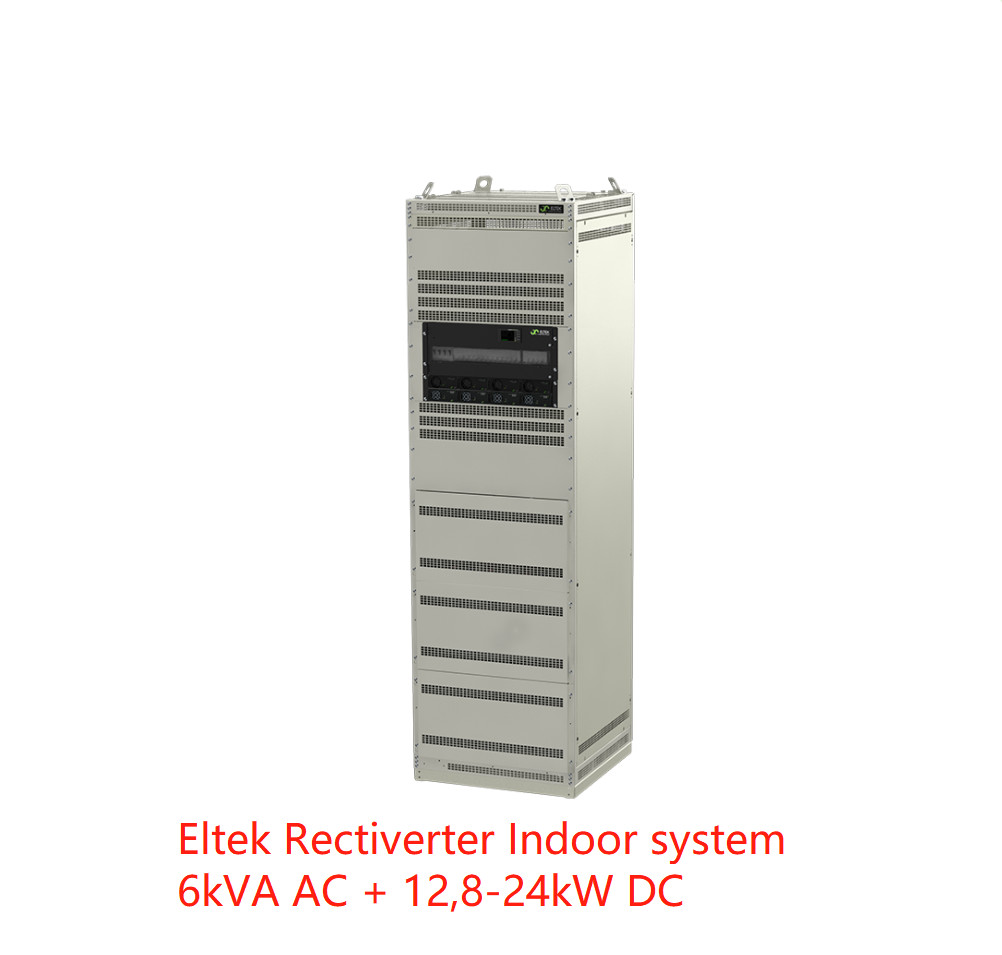

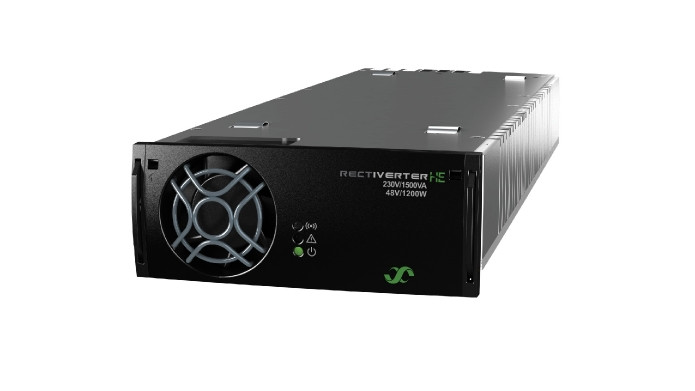

| Sistema interno Rectiverter |
| Modelos / informações de pedido 6kVA+12,8 kW CC |
6kVA+16,8 kW CC |
6kVA+ 16,0 kW CC |
6kVA+24,0 kW CC |
| Número da peça CTEJ0843.4000 |
CTEJ0843.4001 |
CTE20843R1.4000 |
CTE30843R1.4000 |
| DADOS DE SAÍDA CA |
| Tensão (padrão) / (faixa ajustável) |
230 VCA / 200 - 240 VCA |
| Frequência (modo inversor padrão) |
50 Hz (adaptável) |
| Frequência (modo inversor ajustável) |
50Hz, 60Hz ou último sincronizado 50/60Hz (adaptável) |
| Potência máxima (contínua / sobrecarga (<15s) ) |
4800 W (6000 VA) / 8000 VA |
|
Corrente máxima (contínua / sobrecarga
(<15s) )
|
26ARMS / 34,8ARMS |
| Corrente (máxima) Disparo rápido (20ms) |
120A (6 x nominal) |
| Hold up (Quedas de tensão) (antes de mudar para a bateria) |
> 5 ms @ carga de 4800W |
| THD |
< 1,5 % em carga resistiva |
| Recursos de saída |
Fusível em L e N, Conectável a quente |
| DADOS DE SAÍDA CC |
| Tensão (padrão) / (faixa ajustável) |
53,5 VCC / 43 - 58 VCC |
| Potência (máxima @entrada nominal) 12,8 kW 1) |
16,8 kW 1) |
16,0 kW 1) |
24,0 kW 1) |
| Corrente (máxima @VOUT ≤ 48 VCC) 267 A 1) |
350 A 1) |
333 A 1) |
500 A 1) |
| Tempo de espera, potência máxima de saída |
>10ms; VOUT > 41 VCC |
| Recursos de saída |
À prova de curto-circuito, Desligamento por sobretensão |
| DADOS DE ENTRADA |
| Tensão de entrada CA (3 fases Y) |
400 VCA |
| Proteção contra surtos |
Classe OVP 2 |
| Corrente CA/Fase (na tensão de saída nominal) (dependendo do tipo) 28-58 ARMS 3) |
| Frequência (padrão: faixa de sincronização) |
47-53 Hz |
| Frequência (ajustável: faixa de sincronização) |
47-53 Hz, 57-63 Hz ou ambos (adaptável) |
| Fator de potência / THD |
> 0,99 com carga de 50% ou mais / < 3,5% |
|
Tensão CC nominal / faixa estendida (sem
sobrecarga)2)
|
45 - 58 VCC / 40 - 45 VCC |
| Corrente CC (máxima) |
128 A / 180A durante sobrecarga (15s) |
|
Recursos de entrada
|
Fusível em L e N, Conectável a quente, Varistor, Terminais de parafuso individuais de entrada CA conectáveis a quente 10 mm2 para L1, L2, L3, N & PE
Disjuntor da bateria (tipo plug-in), padrão LVBD
|
| DISTRIBUIÇÃO DE CARGA 6kVA+12,8kW CC |
6kVA+16,8kW CC |
6kVA+16,0 kW CC |
6kVA+24,0 kW CC |
| LVLD |
300 A |
| Distribuição CA de 1 polo (conexão L no MCB) |
2*2A, 4*6A, 4*10A C |
2*6A, 2*10A C |
| -48 VCC distribuição (carga prioritária) 4*10A,4*16A,4*32A,4*63A |
4*10A,2*16A,4*32A,4*63A |
4*10A,4*16A,4*32A,4*63A |
4*10A,4*16A,6*32A,6*63A |
| -48 VCC distribuição (sem carga prioritária) |
2*10A, 2*16A, 2*32A, 2*63A |
2*10A,2*16A,3*32A,3*63A |
| Disjuntor da bateria |
3*100 A, D (plug-in) |
3*200 A, D (plug-in) |
| OUTRAS ESPECIFICAÇÕES |
| Controle e monitoramento (consulte a ficha técnica do Smartpack2) |
Montagem em painel Smartpack S |
Smartpack 2 |
| Eficiência >96% (modo rede (CA/CA e CA/CC)), >94% (modo inversor (CC/CA)) |
| Temperatura de operação -40 a +55°C (-40 a +131°F), umidade 5 - 95% UR sem condensação |
| Temperatura de armazenamento -40 a +85°C (-40 a +185°F), umidade 0 - 99% UR sem condensação |
| Dimensões[LxPxA] / Peso 600 x 600x 2000mm (23,7 x 23,7 x 78,8”) / 150 kg (551 lbs) |
| Classe de proteção IP 20 |
| NORMAS DE PROJETO |
| Segurança elétrica EN 60950-1, EN 62040-1 Segurança UPS |
|
EMC ETSI EN 300 386 V.1.6.1, FCC CFR 47 Parte 15
EN 61000-6-1 /-2/-3/-4
|
| Meio ambiente ETSI EN 300 019: 2-1 (Classe 1.2), 2-2 (Classe 2.3) & 2-3 (Classe 3.2) Em conformidade com RoHS (2011/65/UE) e WEEE (2002/96/CE) |
|
1) A carga CA tem prioridade. Máximo disponível A potência e corrente de saída CC são dependentes
na carga CA instantânea e na tensão de entrada CA; ou seja, máximo 10,9 kW/18,9 kW com potência CA total e entrada nominal para 230VCA.
2) 40 - 45 VCC: desempenho reduzido - sem aumento de potência e aumento da THD de tensão na saída CA
|
3) Se a tensão CC for reduzida abaixo de 43V, a corrente de entrada pode aumentar acima desse nível |
