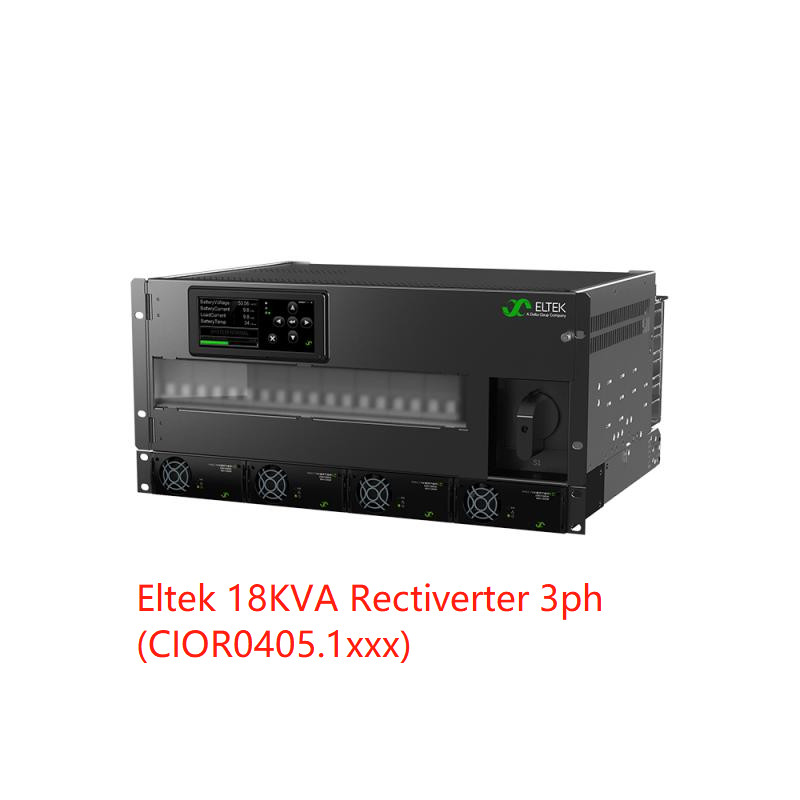

C.C. do MB kVA 1ph ou 3ph 18Kva 14.4Kva da saída da C.C. da C.A. do núcleo do poder de Eltek Rectiverter 18 (número da peça CIOR1207)
APLICAÇÕES
UTILIDADES DE PODER
· Baixo & switchgear de alta tensão
· Transformador & estações SECUNDÁRIAS
· Produção & distribuição de eletricidade
· Controle & proteção
· Sistema de SCADA
INDÚSTRIA A POUCA DISTÂNCIA DO MAR E DE PROCESSO
· Sistemas da segurança e da automatização
(SAS)
FUZILEIRO NAVAL
· Navios a bordo de uma comunicação
INFRAESTRUTURA DA ESTRADA DE FERRO & DO METRO
· Controle & proteção
· Sinalização
TELECOM-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Sistema distribuído da antena
· Faixa larga
Características chaves:
VAC do ENTRADA/SAÍDA de l 230 OU 115
l · ENTRADA/SAÍDA DA FASE MONOFÁSICA
l · 110 VDC DE ENTRADA/SAÍDA
l · TOTAL DE 8 QUILOWATTS SAÍDA DA C.A. + DA C.C.
l · MAX SAÍDA DE UMA C.A. DE 6 KVA
l · MAX 4,8 QUILOWATTS DA SAÍDA DA C.C.
l · 1 OPÇÃO DA DISTRIBUIÇÃO DE C.A. DE POLO
l · OPÇÃO DA DISTRIBUIÇÃO DE C.A. DE 2 POLOS
l · CONSTRUÍDO NO INTERRUPTOR DE DESVIO MANUAL
l · CONSTRUÍDO NA TECNOLOGIA DE TRANSFERÊNCIA
l · CAPACIDADE da SOBRECARGA de 150%, 15S
l · CORRENTE RÁPIDA DA VIAGEM DE 600%, 20MS
l · PLUGGABLE QUENTE
l · CONTROLADOR DE SMARTPACK 2
l · PODE OPERAR-SE PARALELAMENTE AOS RETIFICADORES FLATPACK2
l · CONFORMIDADE GLOBAL
l · PATENTEADO ELE TECNOLOGIA
Dados de Techinical:
| |
| Modelos/informação pedindo 24 quilowatts, 230 V 1ph |
24 quilowatts, 400 V 3ph |
| Família de produto CIOR1207.1xxx |
| DADOS DE SAÍDA DA C.A. |
| Tensão) (do defeito/(escala ajustável) 1) 230 VAC/200 - 240 fase do VAC 400 VAC 3 (Y)/346-415 VAC |
| Frequência (modo) do inversor do defeito 50Hz (adaptável) |
| Frequência (modo grupo-capaz) do inversor 50Hz, 60Hz ou últimos 50/60Hz synced (adaptáveis) |
| Máximo do poder (contínuo/sobrecarga (<15s>
|
| Máximo/fase atuais (contínua/sobrecarga (<15s>
| 26ARMS/34,8ARMS |
| Viagem/fase rápidas (máximas) atuais (20ms) 384 A (substantivo de 6 x) |
128 A (substantivo de 6 x) |
| Sustente (mergulhos da tensão) (antes do interruptor à bateria) > a Senhora 5 @ carga de 14,4 quilowatts |
| THD < 1="">
|
| As características da saída fundem em L e em N, pluggable quente |
| DADOS DE SAÍDA DA C.C. |
| Tensão) (do defeito/(escala ajustável) 53,5 VDC/43 - 58 VDC |
| Poder (entrada máxima do @nominal) 14,4 quilowatts 2) |
| (≤ máximo de @VOUT 48 VDC) 300 atuais A 2) |
| Sustente o tempo, >10ms potência de saída máximo; VOUT > 41 VDC |
| As características da saída procuram um caminho mais curto a prova, sobre a parada programada da tensão, conexão maioria da saída da C.C. ao parafuso M8 |
| DADOS ENTRADOS |
| Os canos principais da C.A. entraram a tensão (3 fase Y) 185 - 275 VAC, (fase monofásica) 320 - 475 VAC, (3 fase Y) |
| C.A. atual/fase (na tensão nominal da saída) (segundo o tipo do módulo) 84-144 BRAÇOS 4) |
28-48 BRAÇOS 4) |
| Frequência (defeito: escala da sincronização) 47-53 & 57-63 hertz |
| Frequência (grupo-capaz: escala da sincronização) 47-53 hertz, 57-63 hertz ou ambo (adaptável) |
| Fator de poder/THD > 0,99 na carga de 50% ou em mais/ < 3="">
|
| Substantivo da tensão de C.C./escala prolongada (nenhuma sobrecarga) 3) 45 - 58 VDC/40 - 45 VDC |
| C.C. 384 (máximos) atuais A A/540 durante a sobrecarga (15s) |
|
Fusível em L e em N, pluggable quente, varistor, pluggable quente
A C.A. entrada das características entrou terminais de parafuso individuais 10 mm2 para L1, L2, L3, ou L1, L1, L1 + N & conexão maioria da entrada de C.C. do PE ao parafuso M8
Conexão de bateria maioria da C.C. ao parafuso M8
|
| OPÇÕES |
| Controle e monitoração (veja a folha de dados Smartpack2) Smartpack2, incluindo o tipo industrial básico & do I/O do monitor - 2 |
| LVBD 350 A |
| 1 PC 1-18 da distribuição de C.A. do polo (L conexão diretamente em MCB), 2-20A, característica de C ou de B |
1-18 PC, 2-20A, características de C ou de B |
| distribuição de C.A. de 3 polos (conexão L1-L3 diretamente em MCB) - |
1-6 PC, 2-20A, características de C ou de B |
| A OUTRA ESPECIFICAÇÃO |
| Eficiência >96% (modo dos canos principais (AC/AC e AC/DC)), >94% (modo do inversor (DC/AC)) |
| Interruptor de desvio manual 63 A (faça antes da ruptura) |
| IP 20 da classe da proteção |
| Temperatura de funcionamento -40 a +55°C (- 40 a +131°F), umidade não-condensação do RH de 5 - de 95% |
| Temperatura de armazenamento -40 a +85°C (- 40 a +185°F), umidade não-condensação do RH de 0 - de 99% |
| Dimensão] [de WxDxH/peso de 482 x 432 x 311mm (7U) (19 x 17 x 12,3")/27kg (60 libras) |
| PADRÕES DE PROJETO |
| EN elétrico 60950-1 da segurança, segurança do EN 62040-1 UPS |
|
EN 300 do ETSI da compatibilidade eletrónica 386 V.1.6.1, FCC CFR 15 de 47 partes
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
EN 300 019 do ETSI: 2-1 (classe 1,2), 2-2 (classe 2,3)
Condições operacionais normais do ambiente a ser conforme a cláusula 4,1 RoHS (2011/65/EU) e WEEE do 62040-3:2011 de IEC/EN (2002/96/EC) complacente
|
| |

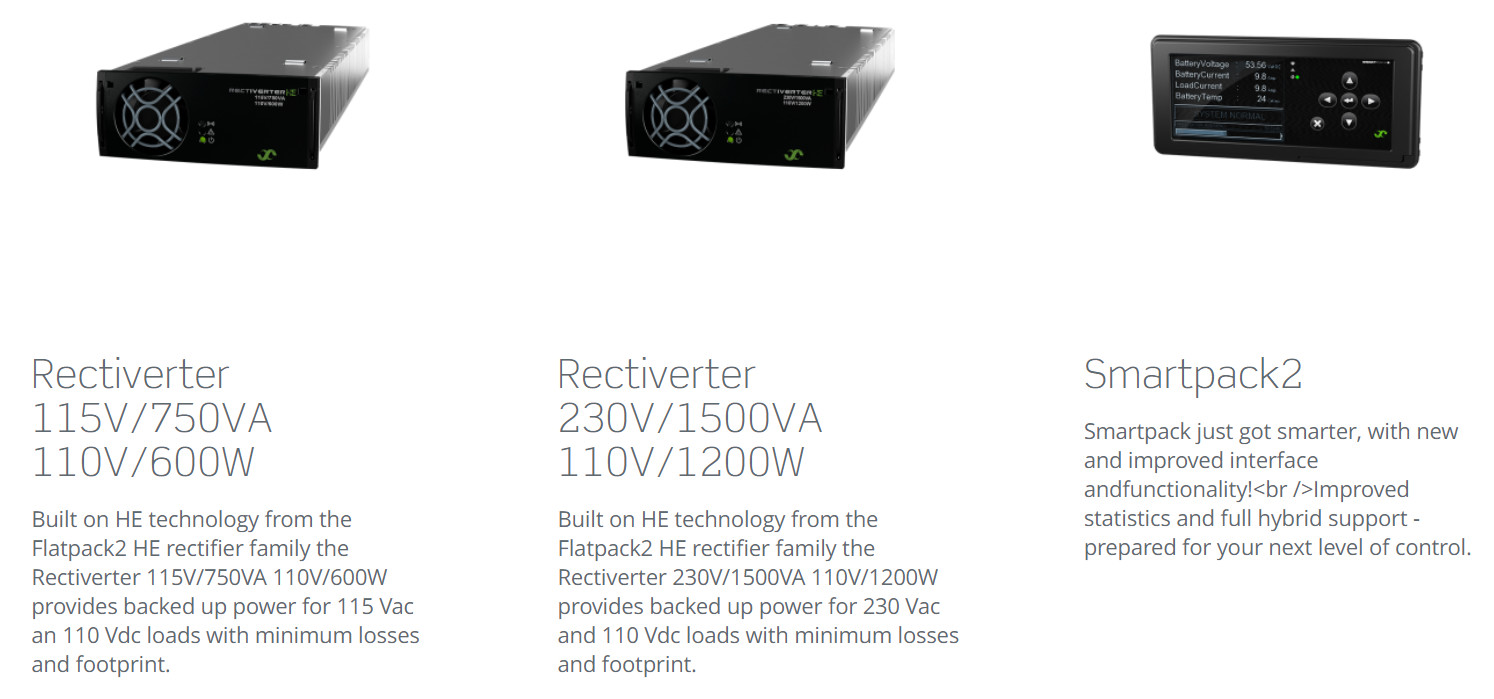

Produtos relacionados:
