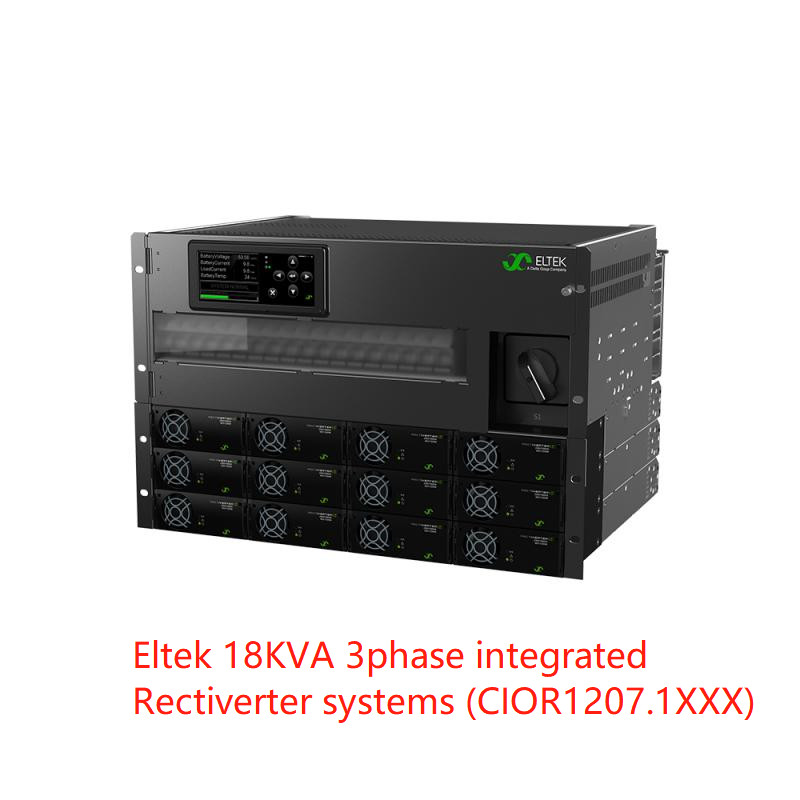

Eltek Rectiverter Power Core 110 VDC 18 kVA 1h ou 3h Até 18Kva AC e 14,4kw 110Vdc de saída (número de parte CIOR1207.1xxx)
Aplicações:
O sistema integrado de retificador 2U de 19 polegadas pode ser utilizado como um sistema autônomo com saída AC e DC em massa em aplicações industriais onde é necessário um backup de 230 / 115Vac e 110Vdc.
A potência de saída total para ambos os tipos de corrente alternada e contínua é limitada a um total de 8 kW, os limites de saída de corrente alternada e contínua podem ser definidos de acordo com a carga ligada,onde a limitação para a carga AC é fixada em 6kVA no máximo e para a carga DC em 4KW no máximo 8KW.
Como opções adicionais, a medição e a sinalização podem ser amplamente estendidas com os nós CAN do monitor I/Q ou do monitor Flexi.
TELECOM-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Sistema de antenas distribuídas
· Banda larga
· Estações de base de rádio/locais de células
Serviços de energia
· Comutadores de baixa e alta tensão
· Estações de transformadores e subestações
· Controle e protecção
· Sistema SCADA
Infraestruturas ferroviárias e de metrô
· Controle e protecção
· Sinalização
Características principais:
- L Concepção compacta e instalação simples
- Input e saída de 230 ou 115 VAC de fase única
- Input e saída de 48 Vdc
- L Até 4 módulos de retiver
- L 8KW de potência AC+DC total
- L Máxima potência AC de 6 kVA
- L Máxima potência de 4 kW/ 8 kW DC
- Opções de distribuição AC de 1 ou 2 polos
- Opção de distribuição de corrente contínua a 1 polo
- Construído em tecnologia de transferência
Dados técnicos:
| |
| Modelos/informações de encomenda 24 kW, 230 V 1h |
24 kW, 400 V 3h |
| Família de produtos CIOR1207.1xxx |
| AC OUTPUT DATA |
| Voltagem (padrão) / (intervalo ajustável) 1) 230 VAC / 200 - 240 VAC 400 VAC 3 fases (Y) / 346-415 VAC |
| Frequência (modo padrão do inversor) 50 Hz (adaptiva) |
| Frequência (modo inversor ajustável) 50 Hz, 60 Hz ou 50/60 Hz sincronizados pela última vez (adaptivo) |
| Potência máxima (contínua / sobrecarga (< 15 s)) 14,4 kW (18 kVA) / 24 kVA |
| Corrente máxima/fase (contínua/sobressalda (< 15 s) ) 78ARMS / 104,4ARMS |
26ARMS / 34,8ARMS |
| Corrente (máxima) de arranque/fase rápido (20 ms) 384 A (6 x nominal) |
128 A (6 x nominal) |
| Mudanças de tensão (antes da mudança para bateria) > 5 ms @ carga de 14,4 kW |
| THD < 1,5% a carga resistiva |
| Características de saída Fusível em L e N, ligável a quente |
| Dados de saída de CC |
| Voltagem (padrão) / (intervalo ajustável) 122,5 VDC / 97 - 145 VDC |
| Potência (entrada máxima @nominal) 14,4 kW 2) |
| Corrente (máximo @VOUT ≤ 108 VDC) 133 A2) |
| Tempo de espera, potência de saída máxima > 10 ms; VOUT > 41 VDC |
| Características de saída, prova de curto-circuito, desligamento por sobre-voltagem, conexão de saída de corrente contínua em massa ao parafuso M8 |
| INPUT DATA |
| AC Voltagem de entrada principal ((3 fases Y) 185 - 275 VAC, ((uma fase) 320 - 475 VAC, ((3 fases Y) |
| Corrente AC/fase ((a tensão de saída nominal) (dependendo do tipo de módulo) 84-144 ARMS 4) |
28-48 ARMS 4) |
| Frequência (padrão: faixa de sincronização) 47-53 e 57-63 Hz |
| Frequência (configurável: faixa de sincronização) 47-53 Hz, 57-63 Hz ou ambos (adaptivo) |
| Fator de potência / THD > 0,99 a 50% de carga ou mais / < 3,5% |
| Voltagem nominal / ampliada (sem sobrecarga)3)102 - 145 VDC / 90 - 102 VDC |
| Corrente de corrente contínua (máximo) 150 A / 216 A durante a sobrecarga (15s) |
|
Fusível em L e N, Hot pluggable, Varistor, Hot pluggable
Características de entrada de entrada AC terminais de parafuso individuais de 10 mm2 para L1, L2, L3 ou L1, L1, L1 + N & PE Conexão de entrada de corrente contínua em massa ao parafuso M8
Conexão da bateria de CC a granel ao parafuso M8
|
| Opções |

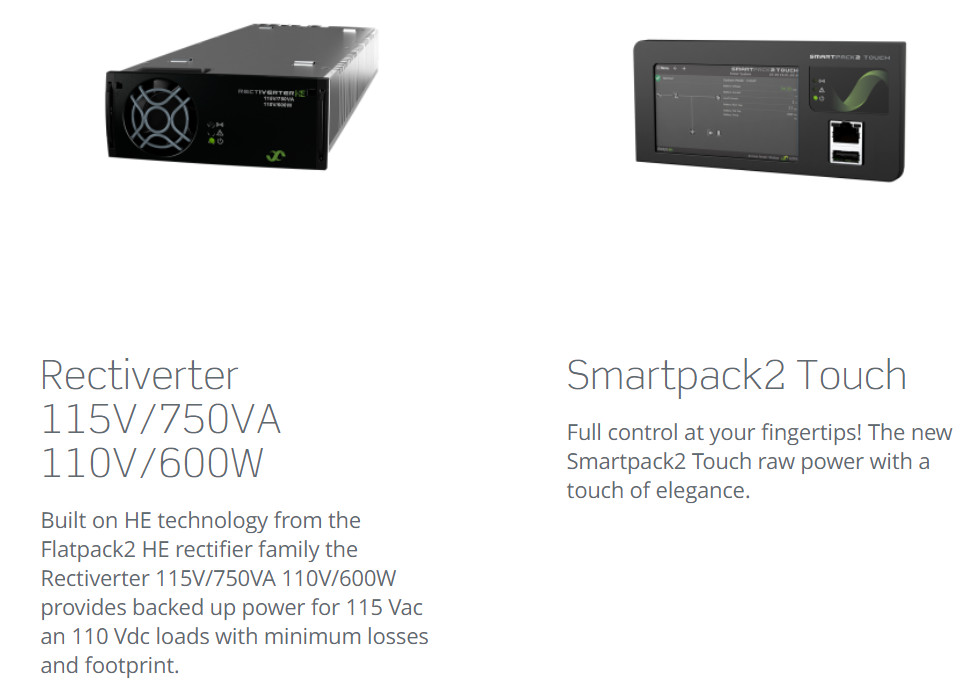

| Controle e monitorização (ver folha de dados Smartpack2) |
| Distribuição AC de 1 pólo (ligação em L diretamente no MCB) 1-18 pc, 2-20A, C ou B |
Características 1-18 pc, 2-20A, C ou B |
| Distribuição AC de 3 polos (conexão L1-L3 diretamente no MCB) - |
Características 1-6 pc, 2-20A, C ou B |
| Outras especificações |
| Eficiência > 96% (modo principal (AC/AC e AC/DC)), > 94% (modo inversor (DC/AC)) |
| Interruptor de desvio manual 63 A (fazer antes da pausa) |
| Classe de protecção IP 20 |
| Temperatura de funcionamento -40 a +55°C (-40 a +131°F), umidade 5 - 95% RH não condensante |
| Temperatura de armazenamento -40 a +85°C (-40 a +185°F), umidade 0 - 99% RH não condensante |
| Dimensões [WxDxH] / Peso 482 x 432 x 311 mm (7U) (19 x 17 x 12,3 ¢) / 27 kg (60 lbs) |
| Normas de conceção |
| Segurança elétrica EN 60950-1, EN 62040-1 Segurança dos UPS |
|
ETSI EMC EN 300 386 V.1.6.1, FCC CFR 47 Parte 15
EN 61000-6-1 /-2/-3/-4, EN62040-2
|
|
ETSI EN 300 019: 2-1 (classe 1.2), 2-2 (classe 2.3)
Ambiente Condições normais de funcionamento que devem ser conformes com a norma IEC/EN 62040-3:2011, secção 4.1, RoHS (2011/65/UE) e RAEE (2002/96/CE)
|
|
1) As faixas de tensão de saída são configuradas em fábrica e têm uma chave individual no chassi superior 2) A carga AC tem prioridade.DisponívelA potência de saída e a corrente de corrente contínua dependem de:
3) 90-102 VDC: desempenho reduzido - sem aumento de potência e aumento da tensão THD na saída AC. carga AC instantânea e tensão de entrada AC; ou seja, máximo 9600W/87 A em potência AC total e nominal
entrada para 230 VAC.
4) Se a tensão de corrente contínua for inferior a 97 V, a corrente de entrada pode aumentar acima deste nível
|
