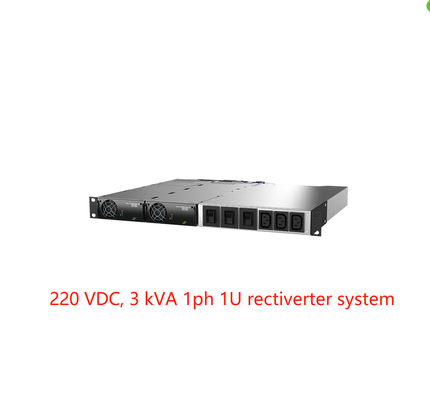

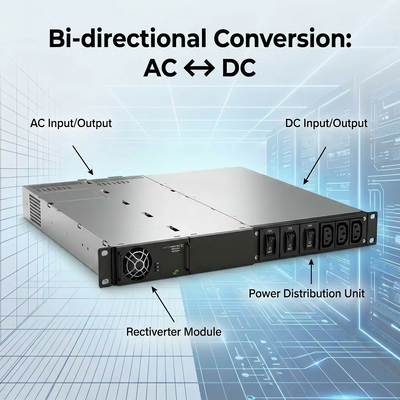

Eltek Rectiverter integrou o sistema autônomo 3kVA 1phase 220 VDC (número da peça: CTOR0201.003 CTOR0201.006)
Aplicações:
O sistema autônomo integrado rectiverter pode ser usado na aplicação onde
1 backup 230/115Vac é necessário paralelamente ao backup 220Vdc.
O sistema pode ser integrado em um sistema da C.C. de Eltek e ser conectado ao mesmo controlador que os sistemas 220Vdc
Pode igualmente ser usado como um sistema autônomo conectado a todo o disponível, fonte 220Vdc.
O total potência de saída para a saída da C.A. e da C.C. é limitado a 4kw máximo, C.A. e os limites da saída da C.C. podem ser ajustados de acordo com a carga unida. Onde a limitação para a carga de C.A. é ajustada a 3Kva máximo.
TELECOM-MOBILE/WIRELESS
l LTE/4G/WiMAX
l distribuiu o sistema da antena
l faixa larga
l estações base do rádio/locais da pilha
l ·
l ESTRADA DE FERRO & INFRAESTRUTURA do METRO
l controle & proteção
l sinalização
l GSM-R
l sistemas de segurança
l ·
l UTILIDADES de PODER
l controle & proteção
l sistema de SCADA
Características chaves:
Design compacto e a instalação simples
Entrada 230 ou 115VAC da fase monofásica e saída
l entrada e saída de 48Vdc
l até 4 módulos do rectiverter
l saída do total AC+DC de 8KW
l saída máxima da C.A. 6kVA
l saída máxima da C.C. de 4KW/8KW
opções da distribuição de C.A. do polo de l 1 ou 2
l 1 opção da distribuição da C.C. de Polo
l construiu na tecnologia de transferência
Dados de Techinical:
| |
| Modelos/informação pedindo |
|
4 quilowatts, 230 V |
2 quilowatts, 115 V |
| Número da peça |
|
CTOR0201.003 |
CTOR0201.006 |
| DADOS DE SAÍDA DA C.A. |
| Tensão) (do defeito/(escala ajustável) 1) |
230 VAC/200 - 240 VAC |
115 VAC/100 - 127 VAC |
| Frequência (modo do inversor do defeito) |
|
50 hertz (adaptável) |
60 hertz (adaptável) |
| Frequência (modo grupo-capaz do inversor) |
|
50Hz, 60Hz ou últimos 50/60Hz synced (adaptáveis) |

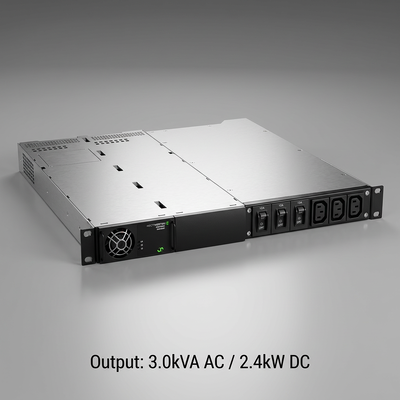

| Máximo do poder (contínuo/sobrecarga (<15s>
| 2400 W (3000 VA VA)/4000 |
1200 W (1500VA VA)/2000 |
| Máximo atual (contínuo/sobrecarga (<15s>
| |
13ARMS/17,4ARMS |
| Viagem rápida (máxima) atual (20ms) |
|
64 A (substantivo de 6 x) |
| Sustente (mergulhos da tensão) (antes do interruptor à bateria) |
|
Senhora 5 |
| THD |
|
< 1="">
|
| Características da saída |
|
Fusível em L e em N, pluggable quente |
| DADOS DE SAÍDA DA C.C. |
| Tensão) (do defeito/(escala ajustável) |
|
245 VDC/194 - 290 VDC |
| Poder (entrada máxima do @nominal) |
|
2400 W 2) |
W 1200 2) |
| Atual (saída máxima VDC do @nominal) |
|
A 11,1 2) |
5,5 A 2) |
| Sustente o tempo, máximo potência de saída |
|
>10ms; VOUT > 95 VDC |
| Características da saída |
Procurar um caminho mais curto a prova, sobre a parada programada da tensão, conexão maioria da saída da C.C. ao parafuso M6 |
| DADOS ENTRADOS |
| Tensão entrada dos canos principais da C.A. (fase monofásica) |
|
185 - 275 VAC |
95 - 140 VAC |
| C.A. atual (na tensão nominal da saída) (segundo o tipo do módulo) |
14-24 BRAÇOS 4) |
| Frequência (defeito: escala da sincronização) |
|
47-53 & 57-63 hertz |
57-63 & 47-53 hertz |
| Frequência (grupo-capaz: escala da sincronização) |
|
47-53 hertz, 57-63 hertz ou ambo (adaptável) |
| Fator de poder/THD |
|
> 0,99 na carga de 50% ou em mais/ < 3="">
|
| Substantivo da tensão de C.C./escala prolongada (nenhuma sobrecarga) 3) |
|
204 - 290 VDC/180 - 204 VDC |
| C.C. atual (máximo) |
/18 A A 13,3 durante a sobrecarga (15s) |
6,4 A A/9 durante a sobrecarga (15s) |
|
Características entradas
|
|
Fusível em L e em N, pluggable quente, varistor, pluggable quente
A C.A. entrou terminais de parafuso individuais 6 mm2 para L, N & a conexão maioria da entrada de C.C. do PE ao parafuso M6
|
| A OUTRA ESPECIFICAÇÃO |
| Apoio para a conexão ao controlador de seguimento (RJ45) |

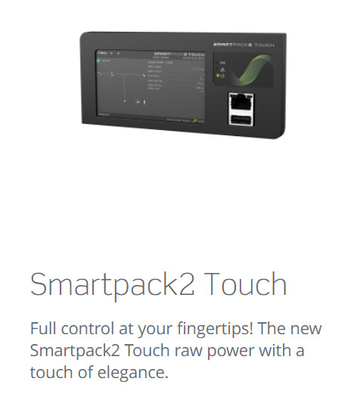

Controladores de Smartpack2, de Smartpack S & de Compack |
| Eficiência |

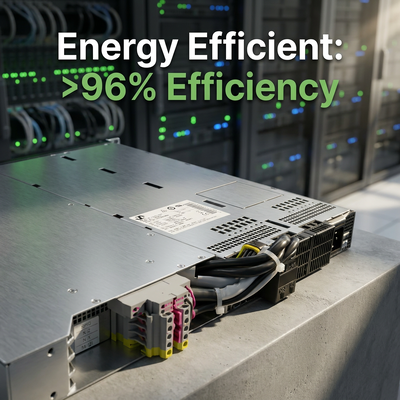

>96% (modo dos canos principais (AC/AC e AC/DC)), >94% (modo do inversor (DC/AC)) |
| distribuição de C.A. de 2 polos (soquetes do IEC 320-C13 da conexão) |
3pc, 10A, características OP (4-8 opcional um disjuntor com as características do CS disponíveis) |
| Classe da proteção |
IP 20 |
|
|
| Temperatura de funcionamento |
-40 a +55°C (+40 +131°F), umidade não-condensação do RH de 5 - de 95% |
| Temperatura de armazenamento |
-40 a +85°C (- 40 a +185°F), umidade não-condensação do RH de 0 - de 99% |
| Dimensão] [de WxDxH/peso |
482 x 395 x 44mm (1U) (19 x 17 x 1,8")/6kg (13 libras) |
| PADRÕES DE PROJETO |
| Segurança elétrica |
EN 60950-1, EN 62040-1 |
|
| Compatibilidade eletrónica |
EN 300 do ETSI 386 V.1.6.1, EN 15 61000-6-1/-2/-4/-5 de 47 partes do FCC CFR
EN62040-2 (emmisions do gato C1, imunidade do gato C2/C3)
|
|
Ambiente
|
EN 300 019 do ETSI: 2-1 (classe 1,2) & 2-2 (classe 2,3)
Condições operacionais normais conforme a cláusula 4,2 do 62040-3:2011 de IEC/EN.
Outras condições operacionais conforme a cláusula 4,3 do 62040-3:2011 do IEC, devem ser 2011/65/EU recomendados (RoHS) & 2012/19/EU (WEEE)
|
|
1) As escalas da tensão da saída configuraram na fábrica e têm fechar individual no chassi superior
3) Desempenho reduzido - nenhuns impulso do poder e tensão aumentada THD na saída da C.A.
|
2) A carga de C.A. tem a prioridade. A C.C. disponível máxima potência de saída e atual é dependente da C.A. imediata
carga e de entrada da C.A. tensão; isto é 1600W máximo na alimentação CA completa e na entrada nominal para 230VAC.
4) Se a tensão de C.C. é puxada abaixo de 194 V a corrente de entrada pode aumentar acima deste nível
|

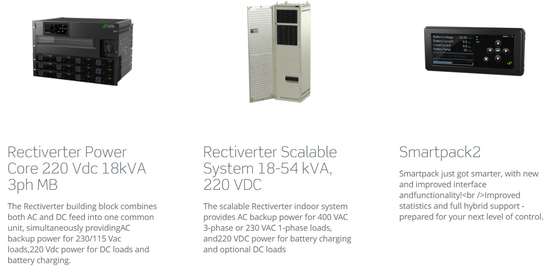

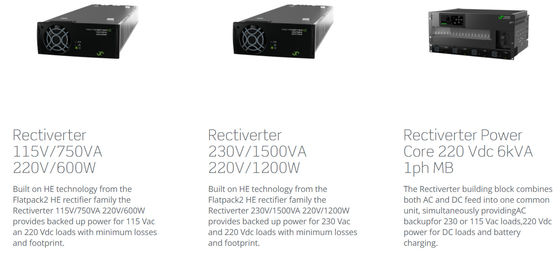

Produtos relacionados:
