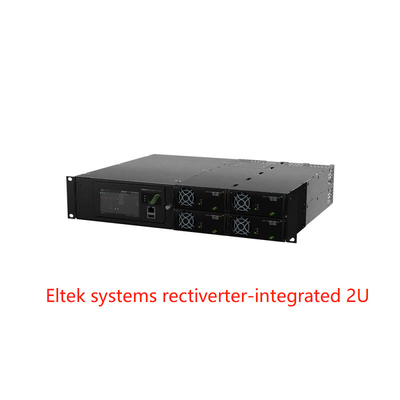

Eltek Rectiverter 2U, sistema integrado de 6kVA 220 VDC Sistemas com Smartpack2 Touch & Basic Industrial CIOR0402.XXX
O sistema integrado de inversor retal 2U de 19 polegadas pode ser usado como sistema único padrão com saídas AC e DC em massa em aplicações industriais onde é necessário um backup de 230 / 115Vac e 220Vdc.
A potência de saída total para ambos os tipos de corrente alternada e contínua é de 8 kW, os limites de saída de corrente alternada e contínua podem ser definidos de acordo com a carga ligada,onde a limitação para a carga AC é fixada em 6kVA no máximo e para a carga DC em 4KW e 8KW no máximo.
Com opções adicionais, a medição e sinalização podem ser amplamente estendidas com o nó CAN do flexmonitor.
TELECOM-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Sistema de antenas distribuídas
· Banda larga
· Estações de base de rádio/locais de células
Serviços de energia
· Comutadores de baixa e alta tensão
· Estações de transformadores e subestações
· Controle e protecção
· Sistema SCADA
Infraestruturas ferroviárias e de metrô
· Controle e protecção
· Sinalização
Características principais:
L Concepção compacta e instalação simples
Input e saída de 230 ou 115 VAC de fase única
Input e saída de 48 Vdc
L Até 4 módulos de retiver
L 8KW de potência AC+DC total
L Máxima potência AC de 6 kVA
L Máxima potência de 4 kW/ 8 kW DC
Opções de distribuição AC de 1 ou 2 polos
Opção de distribuição de corrente contínua a 1 polo
Construído em tecnologia de transferência
Dados técnicos:
| |
| Modelos |
8 kW, 230 VAr condicionado |
4 kW, 115 VAr condicionado |
| Família de produtos |
CIOR0402.1xxx |
CIOR0402.1xxx |
| AC OUTPUT DATA |
| Voltagem (padrão) / (intervalo ajustável)1) |
230 VAC / 200-240 VAC |
115 VAC / 100-127 VAC |
| Frequência (modo inversor ∼ padrão) |
50 Hz (adaptivo) |
60 Hz (adaptivo) |
| Frequência (modo inversor ¢ ajustável) |
50 Hz, 60 Hz ou 50 / 60 Hz sincronizados pela última vez (adaptivo) |
| Potência máxima (contínua / sobrecarga < 15 s) |
4800 W (6000 VA) / 8000 VA |
2400 W (3000 VA) / 4000 VA |
| Corrente máxima (contínua / sobrecarga < 15 s) |
26 ARMS / 34,8 ARMS |
| Câmbio rápido atual (máximo) (20 ms) |
128 A (6 x nominal) |
|
Aguardar (Voltage dips) (antes de mudar para
bateria)
|
5 ms |
5 ms |
| THD |
< 1,5% a carga resistiva |
| Proteção |
Fusível em L, ligável a quente, Varistor |
| Dados de saída de CC |
| Voltagem (padrão) / (intervalo ajustável) |
245 VDC / 194-290 VDC |
| Potência (entrada máxima @nominal) |
4800 W2) |
2400 W2) |
| Corrente (máximo @VOUT ≤ 108 VDC) |
22,2 A2) |
11,1 A2) |
| Partilha de corrente (10 - 100% de carga) |
± 5% da corrente máxima de 10 a 100% de carga |
| Proteção |
Prova de curto-circuito, desligamento por sobre-voltagem, polaridade invertida e fusível |
| INPUT DATA |
| Voltagem de entrada de corrente alternada (intervalo / desconexão LV) |
185-275 VAC / 170 VAC |
95-140 VAC / 85 VAC |
| Corrente AC (máximo - depende do tipo de módulo) |
32,8-46 ARMS 3) |
36,8-45,2 ARMS 3) |
| Frequência (padrão: faixa de sincronização) |
47-53 e 57-63 Hz |
57-63 e 47-53 Hz |
| Frequência (configurável: faixa de sincronização) |
47-53 Hz, 57-63 Hz ou ambos (adaptivo) |
| Fator de potência / THD |
> 0,99 a 50% de carga ou mais / < 3,5 % |
| Tensão nominal / ampliada4) |
204-290 VDC / 180-204 VDC |
| Corrente de CC (máximo) |
26,7 A / 36 A durante sobrecarga (15 s) |
12,8 A / 18 A durante sobrecarga (15 s) |
| Características de entrada |
Fusível em L e N, ligável a quente, Varistor
Entrada AC terminais individuais de parafuso 4 mm2para L, N e PE (4x monofase)
|
| Opções |
| Controlo e acompanhamento (unidade-mãe) |
Smartpack2 Touch |
| Controlo e acompanhamento (unidade de base) |
Smartpack2 Indústria básica |
| Nodo CAN do controlador |
Fleximonitor (com caixa de relevo) |
| Distribuição AC |
Saída AC de terminais de parafuso individuais 10 mm2para L, N e PE (1x fase única) |
| Distribuição de CC |
Conexão de massa de CC em parafuso 2x M6 |
| Outras especificações |
| Eficiência |
> 96 % (modo principal), > 95 % (modo inversor) |
> 93 % (modo principal), > 92 % (modo inversor) |
| Temperatura de funcionamento |
-40 a +55 °C (-40 a +131 °F), umidade 5-95 % RH não condensante |
| Temperatura de armazenamento |
-40 a +85 °C (-40 a +185 °F), umidade 0-99 % RH não condensante |
| Dimensões [W x D x H] |
482 x 440 x 89 mm (2U) (19 x 17,3 x 3,5 polegadas) |
|
| Peso |
9,9 kg (21,8 lbs) |
|
| Normas de conceção |
| Segurança elétrica |
EN 60950-1, EN 62040-1 Segurança dos UPS |
|
|
EMC
|
ETSI EN 300 386 V2.1.1, FCC CFR 47 Parte 15
EN 62040-2
EN 61000-6-1/-2/-3/-4/-5
|
|
|
Meio Ambiente
|
ETSI EN 300 019: 2-1 (classe 1.2), 2-2 (classe 2.3) e 2-3 (classe 3.2)
Condições normais de funcionamento, em conformidade com a norma IEC 62040-3:2011, secção 4.2. Outras condições de funcionamento, em conformidade com a norma IEC 62040-3:2011, secção 4.3, deve ser informado
Compatível com o RoHS 3 (2015/863/UE) e com os REEE (2008/98/CE)
|
|
1) Intervalos de tensão de saída configurados em fábrica e com chaveamento individual no chassi superior
3) Se a porta de corrente contínua estiver sobrecarregada e a tensão for inferior a 194 V, a corrente de entrada pode aumentar acima deste nível.
|
2) A carga AC tem prioridade.DisponívelA potência de saída e a corrente de corrente contínua dependem da carga AC instantânea e da tensão de entrada AC;
ou seja, um máximo de 3200 W / 29,6 A a potência AC total e entrada nominal para 230 VAC.
4) Performance reduzida - sem suporte de sobrecarga, e para 200-240 VAC saída THD será aumentado e de potência máxima de saída taxas (a 970 W para 230 VAC @ 180 VDC)
|

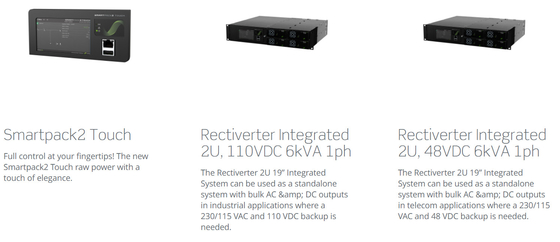

Produtos relacionados:
