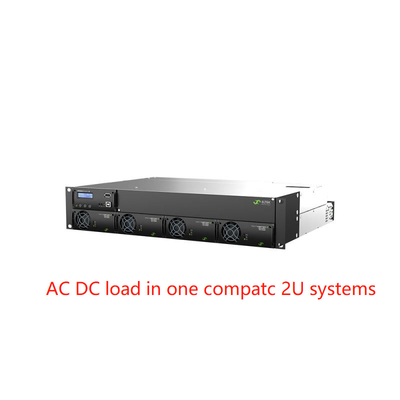

Controlador da C.C. Smartpack R da C.A. 4.8KW do núcleo 6kVA do poder da C.C. Rectiverter 2U da C.A. (número da peça: CTOR0402.1xxx)
O núcleo do poder do rectiverter 2U combina a C.A. e a C.C. alimenta em uma unidade do estojo compacto 2U. Faça-a fornece a C.A. poder alternativo para as cargas 230Vac ou 115Vac; e poder 48Vdc para cargas da C.C. e carregamento de bateria.
O total potência de saída para a C.A. e a C.C. é limitado a um 8KW total, os limites da saída da C.A. e da C.C. podem ser ajustados de acordo com a carga conectada, onde a limitação para a carga de C.A. é ajustada a mas 6kVA e para a carga da C.C. para 4KW ou 8KW máximo.
Aplicações:
TELECOM-MOBILE/WIRELESS
· LTE/4G/WiMAX
· Sistema distribuído da antena
· Faixa larga
· Estações base/locais de rádio da pilha
UTILIDADES DE PODER
· Baixo & switchgear de alta tensão
· Transformador & estações SECUNDÁRIAS
· Controle & proteção
· Sistema de SCADA
INFRAESTRUTURA DA ESTRADA DE FERRO & DO METRO
· Controle & proteção
· Sinalização
Características chaves:
l design compacto e a instalação simples
entrada l fase monofásica 230 ou 115VAC e saída
l entrada e saída de 48Vdc
l até 4 módulos do rectiverter
l saída do total AC+DC de 8KW
l saída máxima da C.A. 6kVA
l saída máxima da C.C. de 4KW/8KW
opções da distribuição de C.A. do polo de l 1 ou 2
l 1 opção da distribuição da C.C. de Polo
l construiu na tecnologia de transferência
Dados de Techinical:
| |
| Modelos |
8 quilowatts, 230 VAC |
4 quilowatts, 115 VAC |
| Família de produto |
CTOR0402.1xxx |
CTOR0402.1xxx |
| DADOS DE SAÍDA DA C.A. |
| Tensão) (do defeito/(escala ajustável) 1) |
230 VAC/200-240 VAC |
115 VAC/100-127 VAC |
| Frequência (modo do inversor – defeito) |
50 hertz (adaptável) |
60 hertz (adaptável) |
| Frequência (modo do inversor – settable) |
50 hertz, 60 hertz ou últimos 50 synced/60 hertz (adaptáveis) |
| Máximo do poder (contínuo/sobrecarga <15s>
| 4800 W (6000 VA VA)/8000 |
2400 W (3000 VA VA)/4000 |
| Máximo atual (contínuo/sobrecarga <15s>
| 26 BRAÇOS/34,8 BRAÇOS |
| Viagem rápida (máxima) atual (20ms) |
128 A (substantivo de 6 x) |
| Sustente (mergulhos da tensão) (antes do interruptor à bateria) |
Senhora 5 |
Senhora 5 |
| THD |
< 1="">
|
| Proteção |
Fusível em L, pluggable quente, varistor |
| DADOS DE SAÍDA DA C.C. |
| Tensão) (do defeito/(escala ajustável) |
53,5 VDC/43-58 VDC |
| Poder (entrada máxima do @nominal) |
4800 W 2) |
2400 W 2) |
| Atual (≤ máximo de @VOUT 108 VDC) |
100 A 2) |
50 A 2) |
| Partilha atual (carga de 10 - de 100%) |
± 5% da corrente máxima de 10 à carga de 100% |
| Proteção |
Procurar um caminho mais curto a prova, sobre a parada programada da tensão, a polaridade invertida e o fusível |
| DADOS ENTRADOS |
| Tensão entrada dos canos principais da C.A. (desconexão da escala/LV) |
185-275 VAC/170 VAC |
95-140 VAC/85 VAC |
| C.A. atual (máximo - depende do tipo do módulo) |
32,8-46 BRAÇOS 3) |
36,8-45,2 BRAÇOS 3) |
| Frequência (defeito: escala da sincronização) |
47-53 & 57-63 hertz |
57-63 & 47-53 hertz |
| Frequência (settable: escala da sincronização) |
47-53 hertz, 57-63 hertz ou ambo (adaptável) |
| Fator de poder/THD |
> 0,99 na carga de 70% ou em mais/ < 3="">
|
| Substantivo da tensão de C.C./escala prolongada 4) |
45-58 VDC/40-45 VDC |
| C.C. atual (máximo) |
128 A A/180 durante a sobrecarga (15 s) |
64 A A/90 durante a sobrecarga (15 s) |
| Características entradas |
Fusível em L e em N, pluggable quente, varistor
A C.A. entrou terminais de parafuso individuais 4 milímetros2 para L, N & PE (a fase 4x monofásica)
|
| OPÇÕES |
| Unidade de controle |
Smartpack R |
| Conexão do alarme |
Cartão do alarme da extensão (entradas de 6x Digitas & relés 6x) |
| Distribuição da bateria |
2x máximo 100 A ou 1x 150 A |
| LVBD |
150A (opcional) |
| Distribuição de C.A. |
3x máximo 16 A (1 polo) ou 1x 16 A (2 polo) MCBs |
| Distribuição da C.C. |
3x máximo 60 A (1 polo) MCBs |
| A OUTRA ESPECIFICAÇÃO |
| Eficiência |
> 96% (modo dos canos principais), > 94% (modo do inversor) |
> 92% (modo dos canos principais), > 91% (modo do inversor) |
| Temperatura de funcionamento |
°C -40 a +55 (- 40 a +131 °F), não-condensação do RH da umidade 5- 95% |
| Temperatura de armazenamento |
°C -40 a +85 (- 40 a +185 °F), umidade 0 não-condensações do RH de 99% |
| Dimensões [W x D x H] |
483 x 386 x 97 milímetros (19 x 15,2 x 3,8 polegadas) |
|
| Peso |
9,9 quilogramas (21,8 libras) |
|
| PADRÕES DE PROJETO |
| Segurança elétrica |
EN 60950-1, segurança do EN 62040-1 UPS |
|
|
Compatibilidade eletrónica
|
EN 300 do ETSI 386 V2.1.1, FCC CFR 15 de 47 partes
EN 62040-2
EN 61000-6-1/-2/-3/-4
|
|
|
Ambiente
|
EN 300 019 do ETSI: 2-1 (classe 1,2), 2-2 (classe 2,3) & 2-3 (classe 3,2)
Condições operacionais normais conforme a cláusula 4,2 do 62040-3:2011 do IEC. Outras condições operacionais conforme a cláusula 4,3 do 62040-3:2011 do IEC, devem ser recomendadas
RoHS 3 (2015/863/EU) e WEEE (2008/98/EC) complacente
|
