Eltek Sistema de alimentação integrado 48Vdc 24Vdc 150A a 600A Núcleo de alimentação de 5U a 8U para CC
TelecomunicaçõesSistema de alimentação com módulo de alta eficiência FP2 48V 2000W FP2 48V 3000W

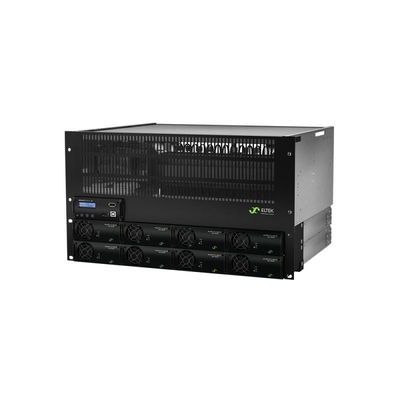

Trata-se de uma configuração integrada do sistema de energia de telecomunicações, de 5U a 8U, de 150A a 600A com base na quantidade de retificadores utilizados nos sistemas.

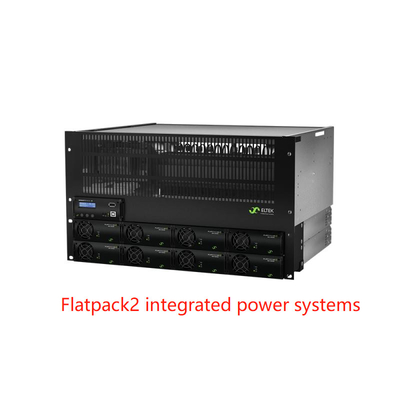

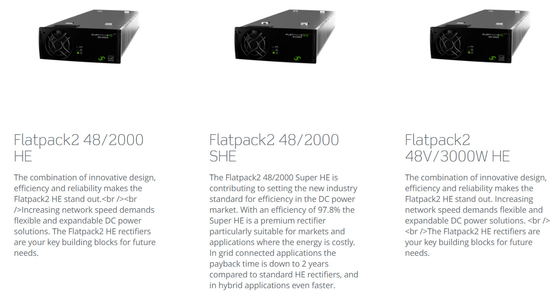

Eltek Flatpack2 Sistemas de alimentação integrados com módulos de alta eficiência FP2 2000he ou FP2 3000HE ou FP2 3000SHE. pode inserir a tensão de 85-300Vac para 24Vdc de saída ou 48Vdc.
Especialmente para FP2 48V 2000W, FP2 48V 3000W, que é preferível para a maioria dos clientes quando compram sistema de energia de telecomunicações 48Vdc.

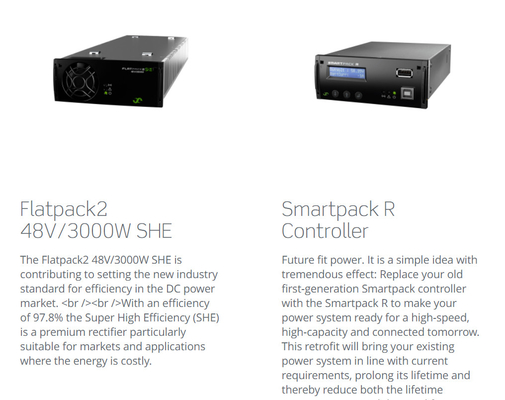

O controlador para este sistema de energia integrado é o controlador Smartpack R que é o mais recente novo projeto da Eltek.
As distribuições de baterias podem ser produzidas conforme exigência do cliente.
Dados técnicos:
| |
|
|
|
|
|
|
|
|
| Modelo |
24VDC |
|
|
48VDC |
|
|
Número da parte
(Sistema de alimentação de telecomunicações configurado)
|
CTO2xxxx.nnnn |
|
|
CTOxxxxx.nnnn |
|
| |
|
|
|
|
|
|
| Módulo de potência |
| Rectificador Flatpack2 1) |
Flatpack2 24/1800 HE |
|
Flatpack2 48/2000 HE ou SHE |
| INPUT DATA |
| Voltagem (intervalo) |
85-300 VAC |
|
|
85-300 VAC (módulo HE) 85-264 VAC (módulo SHE) |
| Frequência |
45-66 Hz |
|
|
|
|
|
| Configuração dos motores principais |
Indivíduo 2) / 1p230 VAC TN / 3p400 VAC TN / 1p230 VAC IT / 3p230 VAC IT |
| Conexão |
Blocos terminais, de 16 mm2 no máximo |
|
|
|
|
| DADOS DE EXTRAÇÃO |
| Voltagem |
+24 VDC |
|
|
-48 VDC |
|
| Corrente (máxima) |
600 A |
|
|
600 A |
|
|
| Distribuição de baterias |
|
| Número de posições dos interruptores da bateria |
6x 100 A |
|
|
|
|
|
| LVBD |
Padrão 300 A / 600 A |
|
Opcional 150 A / 300 A / 500 A / 600 A |
| Distribuição de carga |
|
| Número de posições do MCB de carga |
18x 18 mm ou 9x 18 mm + 6x 27 mm |
|
|
|
| LVLD |
Opcional 300 A / 600 A |
|
Opcional 150 A / 300 A / 500 A / 600 A |
| Tipo de disjuntor de carga |
Montado no carril DIN, de largura 18 mm e 27 mm (13 mm a pedido) |
|
| Controlo e controlo |
|
| Unidade de controlo e monitorização 3) |
Smartpack R |
|
|
|
|
|
| Input |
6x Entradas digitais (para monitorização de equipamentos externos) |
|
| Produtos |
6x relés de alarme |
|
|
|
|
|
| Outros requisitos |
|
| Isolamento |
3.0 kVAC ️ entrada para saída
1.5 kVAC ️ entrada para a terra
0.5 kVDC ️ saída para a terra
|
|
|
|
|
| Temperatura de funcionamento |
-40 a +60 °C [-40 a +140 °F] |
|
|
|
|
| Temperatura de armazenamento |
-40 a +85 °C [-40 a +185 °F] |
|
|
|
|
| Dimensões (W x D x H) 4) |
482 x 380 x H mm [19 x 14,9 x H polegadas] Altura (H):
- 5U: 222 mm [8,8 polegadas]
- 6U: 267 mm [10,5 polegadas]
|
482 x 380 x H mm [19 x 14,9 x H polegadas] Altura (H):
- 5U: 222 mm [8,8 polegadas]
- 6U: 267 mm [10,5 polegadas]
- 7U: 311 mm [12,3 polegadas]
- 8U: 356 mm
|
| Peso (excluindo módulos) |
Aproximadamente 5 kg |
|
|
|
|
