Telecomunicações da polegada das telecomunicações armário exterior 15U 22U de 19
Características Galeria Descrição de produto Peça umas citações
Características
Especificações
Marca: Eltek
Nome do produto: Armário externo de telecomunicações
Tipo: Tipo 2
Altura: 15U / 22U
Grau Ip: IP55
Aplicações: redes de rádio do acesso do  (2G/3G/4G/LTE/Wimax)
Materiais: Aço de Galanvized
Cores: Claro - cinzento ou opcional
Glândulas de cabo: cabos ou opcional inferior
Pacote: pacote de madeira
Destacar:

Armário exterior 15U 22U das telecomunicações

,

Armário exterior das telecomunicações IP55

,

armário 15U 22U de 19 telecomunicações da polegada

Informação básica
Lugar de origem: NC
Marca: Eltek
Certificação: CE
Número do modelo: Tipo - 2
Condições de Pagamento e Envio
Detalhes da embalagem: Caixas de madeira
Tempo de entrega: 8-10 semanas
Habilidade da fonte: 500 grupos/mês
Descrição de produto

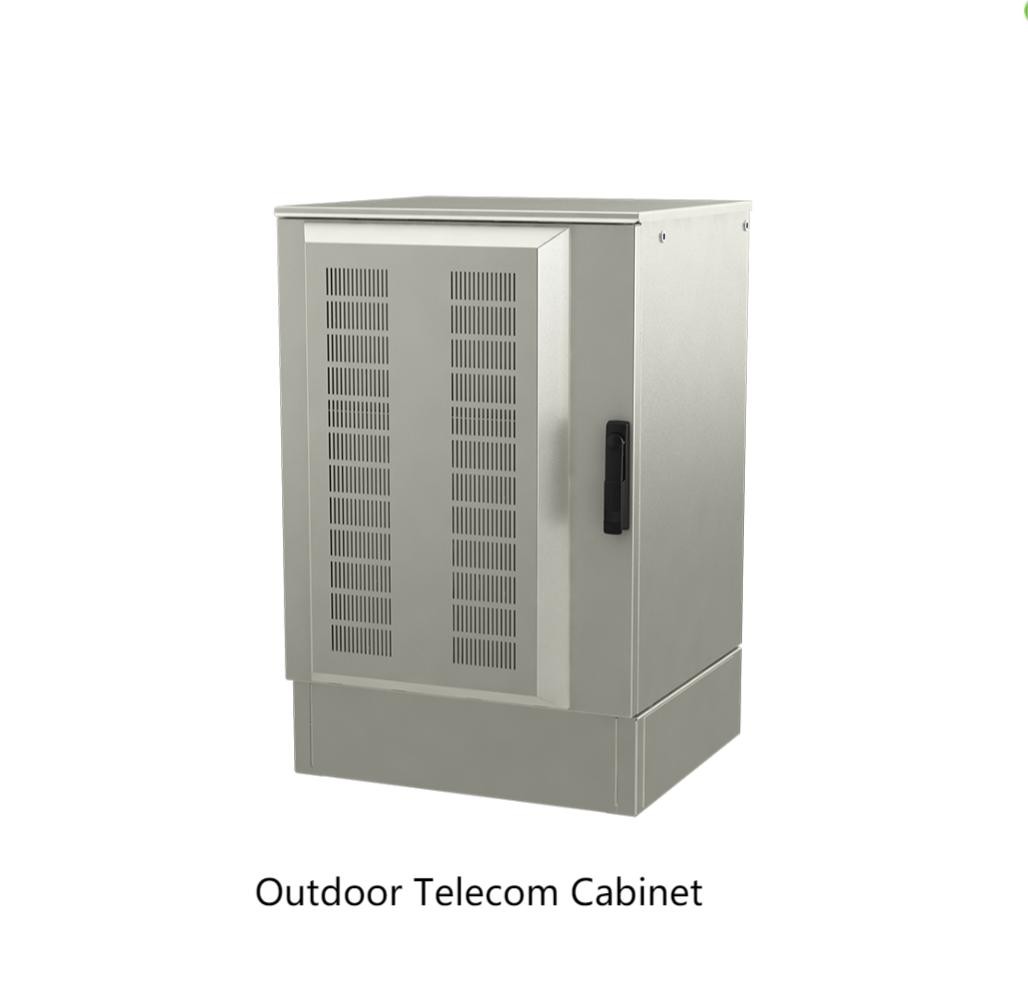

Telecomunicações da polegada das telecomunicações armário exterior 15U 22U de 19 0


Eltek Outdoor Enclosure Tipo 2 Cabinet Telecommute Cabinet exterior 19 polegadas espaço de equipamento para o gabinete de energia de telecomunicações DC



A plataforma de gabinete Tipo 2 é concebida para uma variedade de aplicações e pode ser adaptada às suas necessidades específicas.todos integrados num pacote robusto.


Características principais:


  • Espaço de equipamento de 19 polegadas
  • Isolamento térmico opcional
  • Energia de corrente contínua, equipamento industrial de telecomunicações/bateria de reserva
  • Construções de alumínio
  • Gestão térmica montada em porta
  • Opções:
  • Ventilador/Filtro/Ar condicionado
  • Montar no chão, parede ou poste
  • Secção 3U para uma distribuição dinária AC



Aplicação:

  • Redes de acesso por rádio (2G/3G/4G/LTE/Wimax)
  • Redes ópticas
  • Televisão por cabo
  • DSL
  • SCADA
  • Ferrovias e metrô
  • Distribuição de energia




Modelo 15U 22U
Especificações físicas


Altura exterior 743 mm (29,3 ̊) 1047,5 mm (41,2 ̊)

Largura exterior 586 mm (23,1 ′′) 586 mm (23,1 ′′)

Profundidade exterior * 543 mm (21,4 ′′) 543 mm (21,4 ′′)

Peso líquido* 20kg (44 libras) 24kg (52,9 libras)

Altura de montagem utilizável 12U (533 mm / 21,0 ′′) 19U (844 mm / 33 ′′)

* informação não contém opção de gestão térmica
Opção de gestão térmica!


Solução de ventilador e filtro

- Capacidade de arrefecimento (AT=10°C)

- Especificações do ventilador

- Controle de velocidade do ventilador

- Especificação do filtro

- Informações físicas

700 W

48Vdc / 76W / IP44

Temperatura regulada

Filtro de descarga progressiva; 0,1 m2Classe de filtro F5 (EN 779)

Adiciona 53 mm (2,1 ′′) à profundidade do gabinete, adiciona 8,4 kg (18,5 lbs) ao peso do gabinete.



Unidade de ar condicionado (alimentada por CA)

- Capacidade de arrefecimento (a 35°C/35°C)

- Capacidade de aquecimento

- Entrada de energia

- Informações físicas

570W a 50Hz / 645W a 60Hz

500W embutidos

230Vac +/-10%, 50/60HZ

Adiciona 263 mm (10,4 ′′) à profundidade do armário, adiciona 28,4 kg (62,6 lbs) ao peso do armário.



Unidade de ar condicionado (DC)

- Capacidade de arrefecimento (a 35°C/35°C)

- Capacidade de aquecimento

- Entrada de energia

- Informações físicas

520 W

500W embutidos

48Vdc nominal (46Vdc - 56Vdc)

Adiciona 212 mm (8,3 ′′) à profundidade do armário, adiciona 23 kg (50,7 lbs) ao peso do armário.



Todos os modelos
Especificações de construção


Material de pele

Material do quadro

Pintura de revestimento em pó

Isolamento

1Alumínio de espessura de 0,5 mm (leve, resistente à corrosão) Aço galvanizado

Revestimento RAL 7035 em poliéster cinza claro

Isolamento de células fechadas (facultativo)



Padrão de montagem de trilhos Norma EIA com furos para nozes de gaiola


Orientação 19 ̊ montura

Especificações da porta


Ferraduras Ferradura de dois pontos, com cilindro de bloqueio euro opcional


Garrafas UL para utilização ao ar livre


Paragem / Paragem Fecho de vento para segurar a porta durante a manutenção (120°)

Especificações e opções diferentes

Glândulas do cabo Cable inferior Acesso através de lx FL21 cortado Diferentes opções disponíveis

Caixas de baterias

19 ¢ bandejas

Espaço (W x D): 448,5 mm x 398 mm (17,6 ′′ x 15,6 ′′) Max. 150 kg (330 lbs) carga de peso

Cada bandeja pesa 2,1kg (4,6lbs)

Barra de chão 4xM6 inserções em 19ntrilhos, esquerda/direita


Aquecedor Opcional 500 W O kit pesa 1,3 kg (2,9 lbs)

Plínio

Piso de 152 mm (6 ̊) de altura opcional.

Impressão do pé (W x D): 579 mm x 517 mm (22,8 ¢ x 20,4 ¢)

Pesa 7,6 kg (16,7 lbs)

Parâmetros de montagem

De aço inoxidável

Diâmetro do poste 0 60-115 mm

Carga máxima de peso de 200 kg (441 lbs)

Pesa 11 kg.

Erguer os ouvidos 4 orelhas de chapa metálica desmontáveis ligadas por 4 parafusos M8


Informações sobre a embalagem As remessas efectuadas em posição vertical numa palete de madeira Pesa 7 kg (cerca de 15 libras)
Normas de conceção


Eletrodomésticos IEC 60950, UL 60950*, CAN CSA-C22.2 n.o 60950-1-03 (dependendo do equipamento instalado)


EMC ETSI EN 300 386 V.l.3.1, EN 61000-6-3, EN 61000-6-2


Meio Ambiente ETS 300 019, Proteção contra penetração: EN 60529 IP55




Doc234747.DS3-revl0 As especificações estão sujeitas a alterações sem aviso prévio

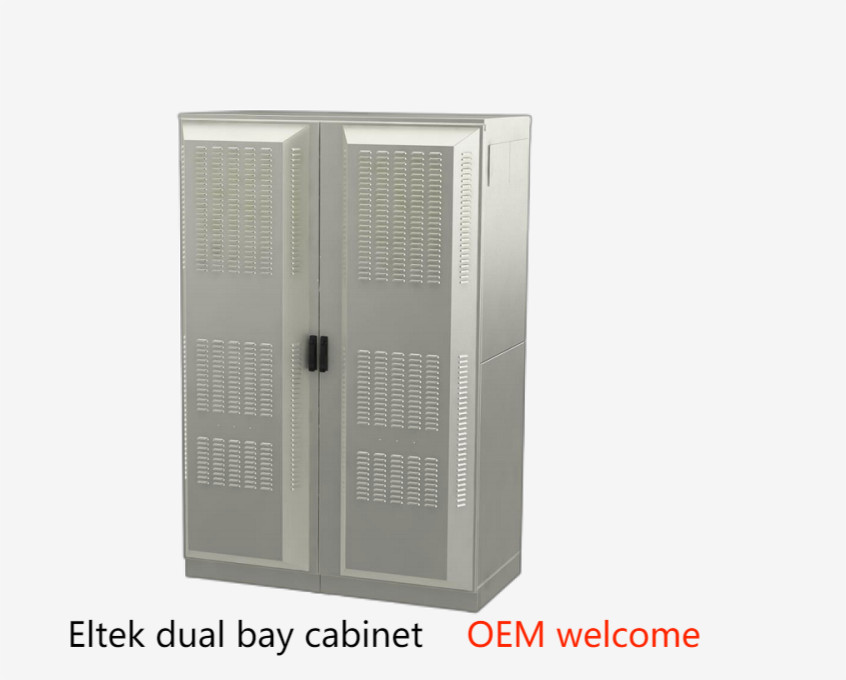

Telecomunicações da polegada das telecomunicações armário exterior 15U 22U de 19 1
