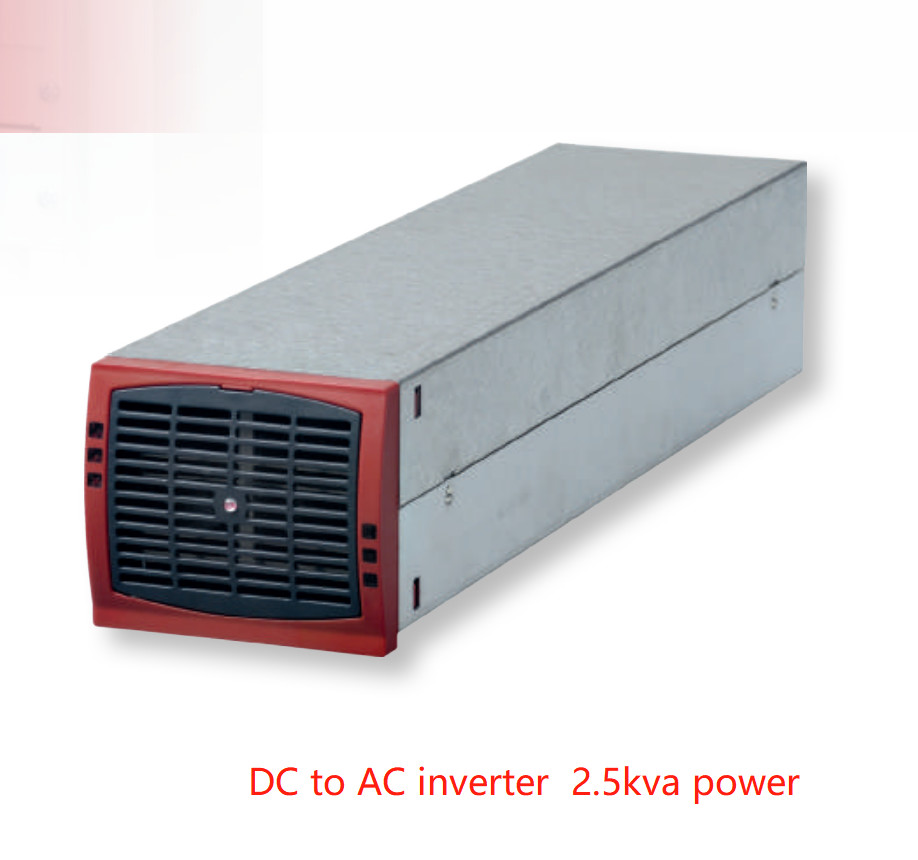

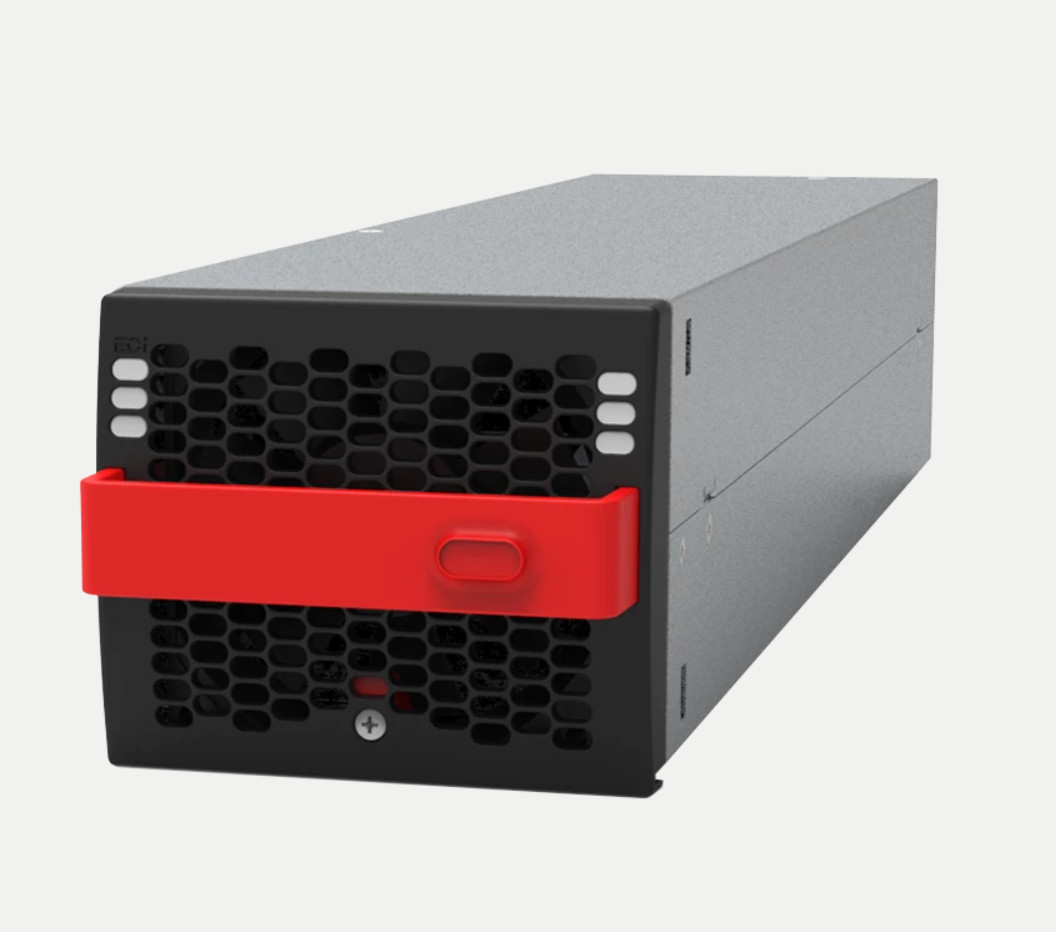

Inversor modular CE+T 2,5 kVA (1,5 kVA*) Entrada 24V / 48V / 60V / 110 V / 220 Vdc Saída 230 Vac Inversor TSI BRAVO DC para AC
BRAVO é um inversor modular compacto e escalável que fornece uma alimentação AC de onda senoidal pura. Em conjunto com um sistema de alimentação DC, ele fornece um excelente backup AC
solução. Ele usa a mais recente tecnologia de inversor, proporcionando eficiência energética superior em um tamanho compacto. A tecnologia “Twin Sine Innovation” (TSI) elimina todos os
pontos únicos de falha com escalabilidade total; até 32 módulos em paralelo e alta eficiência de até 96%, reduzindo os custos operacionais.
APLICAÇÕES
Todas as aplicações críticas para os negócios e todos os tipos de cargas AC. O design é modular e escalável com módulos de inversor hot-swappable, o que garante um baixo Tempo Médio para Reparo
(MTTR), redução nos custos de serviço e atende às necessidades em constante mudança para expansão futura.
PRINCIPAIS CARACTERÍSTICAS
l Fontes de entrada duplas (AC e DC)
l com ampla faixa de entrada AC de 150 Vac a 265 Vac
l Design compacto
l Alta eficiência
l Tempo de transferência reduzido para 0
l até 10kVA em 2 U
l até 225kVA em 3 gabinetes de 75kVA cada
Parâmetros:
|
24 / 230 |
48 / 230 |
60 / 230 |
110 ** / 230 |
220***/ 230 |
| GERAL |
| EMC (imunidade) |
EN 61000-4-2 / EN 61000-4-3 / EN 61000-4-4 / EN 61000-4-5 / EN 61000-4-6 / EN 61000-4-8 |
| EMC (emissão) (classe) |
EN 55022 (A) |
EN 55022 (B) |
EN 55022 (A) |
EN 55022 (B) |
| Segurança |
EN62040-1 |
| Resfriamento / Isolamento |
Forçado / Duplo |
| MTBF |
240.000 horas (MIL-217-F) |
| Eficiência (Típica): Conversão de energia aprimorada / on-line |
> 95,5% / > 89,5% |
96% / 91% |
96,5% / 92,5% |
| Rigidez dielétrica DC/AC |
4300 Vdc |
| Sistemas Verdadeiramente Redundantes – compatíveis |
3 níveis de desconexão nas portas de alimentação AC out e DC in
4 níveis de desconexão na porta AC in
|
| RoHS |
Compatível |
| Vibração |
Vibração de escritório GR63 0 a 100 hz-0,1 g / vibração de transporte 5-100 Hz 0,5 g 100 a 500 hz-1,5 g / Teste de queda |
| Condições de operação |
Projetado para instalação em um ambiente IP20 ou IP21.
Quando instalado em um ambiente empoeirado ou úmido, medidas apropriadas (filtragem de ar, …) devem ser tomadas.
|
| Altitude acima do nível do mar sem redução |
1500 m – 0,8 % por 100 m |
| Temperatura ambiente / armazenamento / umidade relativa |
-20 a 50 ° C / -40 a 70 ° C / 95 %, sem condensação |
| Material (carcaça) |
Aço revestido-ALU ZINC |
|
| POTÊNCIA DE SAÍDA AC |
| Potência de saída nominal (VA) / (W) |
1500 / 1200 |
2500 / 2000 |
| Capacidade de sobrecarga de curto tempo |
150 % (15 segundos) 110 % permanente dentro da faixa T° |
| Fator de potência de carga admissível |
Potência total de 0 indutivo a 0 capacitivo |
| Gerenciamento e desligamento da temperatura interna |
Sim |
| ESPECIFICAÇÕES DE ENTRADA DC |
| Tensão nominal (DC) |
24 V |
48 V |
60 V |
110 V |
220 V |
| Faixa de tensão (DC) |
19 – 35 V |
40 - 60 V |
48 - 72 V |
90 - 160 V |
170 - 300 V |
| Corrente nominal |
56 A (a 24 Vdc e
saída de 1200 W)
|
46 A (a 48 Vdc e
saída de 2000 W)
|
35 A (a 60 Vdc e
saída de 2000 W
|
19 A (a 110 Vdc e
saída de 2000 W)
|
9,8 A (a 220 Vdc e
saída de 2000 W
|
| Corrente máxima de entrada (por 15 segundos) / ondulação de tensão |
84 A /< 100 mV rms |
84 A /< 2 mV
Psopho
|
52 A< 100 mV rms |
29 A /< 200 mV rms |
14,9 A /< 200 mV
rms
|
| Limites de tensão de entrada |
Selecionável pelo usuário com interface T2S |
|
ESPECIFICAÇÕES DE ENTRADA AC
Entrada AC disponível apenas com módulos EPC, módulos REG não possuem ACin
|
| Tensão nominal (AC) |
220/230/240 V 1P ou 3P (Mínimo 3 prateleiras para 3P) |
| Faixa de tensão (AC) |
150-265 V |
|
Brownout
|
150 a 185 V redução linear 150 VA/120 Watts por 10 Vac |
|
1200 VA / 960 W
@ 150 Vac
|
2000 VA/1600 W @ 150 Vac |
| Faixa de conformidade antes da transferência para DC |
Ajustável |
| Fator de potência |
> 99% |
| Faixa de frequência (selecionável) / faixa de sincronização |
50 – 60 Hz / faixa 47 – 53 Hz / 57 – 63 Hz |
| ESPECIFICAÇÕES DE SAÍDA AC |
| Tensão nominal (AC*) |
220/230/240 V |
| Frequência / precisão da frequência |
50 - 60 Hz / 0,03 % |
| Distorção harmônica total (carga resistiva) |
< 1,5 % |
| Tempo de recuperação do impacto da carga |
0,4 ms |
| Atraso de ativação |
20 s a 40 s dependendo do número de módulos instalados |
| Corrente nominal. Protegido contra corrente reversa |
6,6 A |
10,9 A |
| Fator de crista na potência nominal |
2,8 : 1 |
3 : 1 |
| Com gerenciamento e proteção contra curto-circuito |
| Capacidade de eliminação de curto-circuito |
10 x In por 20 mseg - Disponível enquanto a rede elétrica estiver disponível na porta de entrada AC
Com controle e gerenciamento de magnitude
|
| Corrente de curto-circuito após a capacidade de eliminação |
2,1 In durante 15 s e 1,5 In após 15 s |
| EM DESEMPENHO DE TRANSFERÊNCIA |
| Máx. tensão interrupção / total transiente tensão duração (máx) |
0 s / 0 s |
| SINALIZAÇÃO E SUPERVISÃO |
| Exibição |
LED sinóptico |
| Saída de alarmes / supervisão |
Contatos secos na prateleira / Porta USB padrão e MODBUS em T2S, opcional: Candis Display / Candis TCP-IP |
| Ligado / desligado remoto |
no terminal traseiro da prateleira via T2S |
