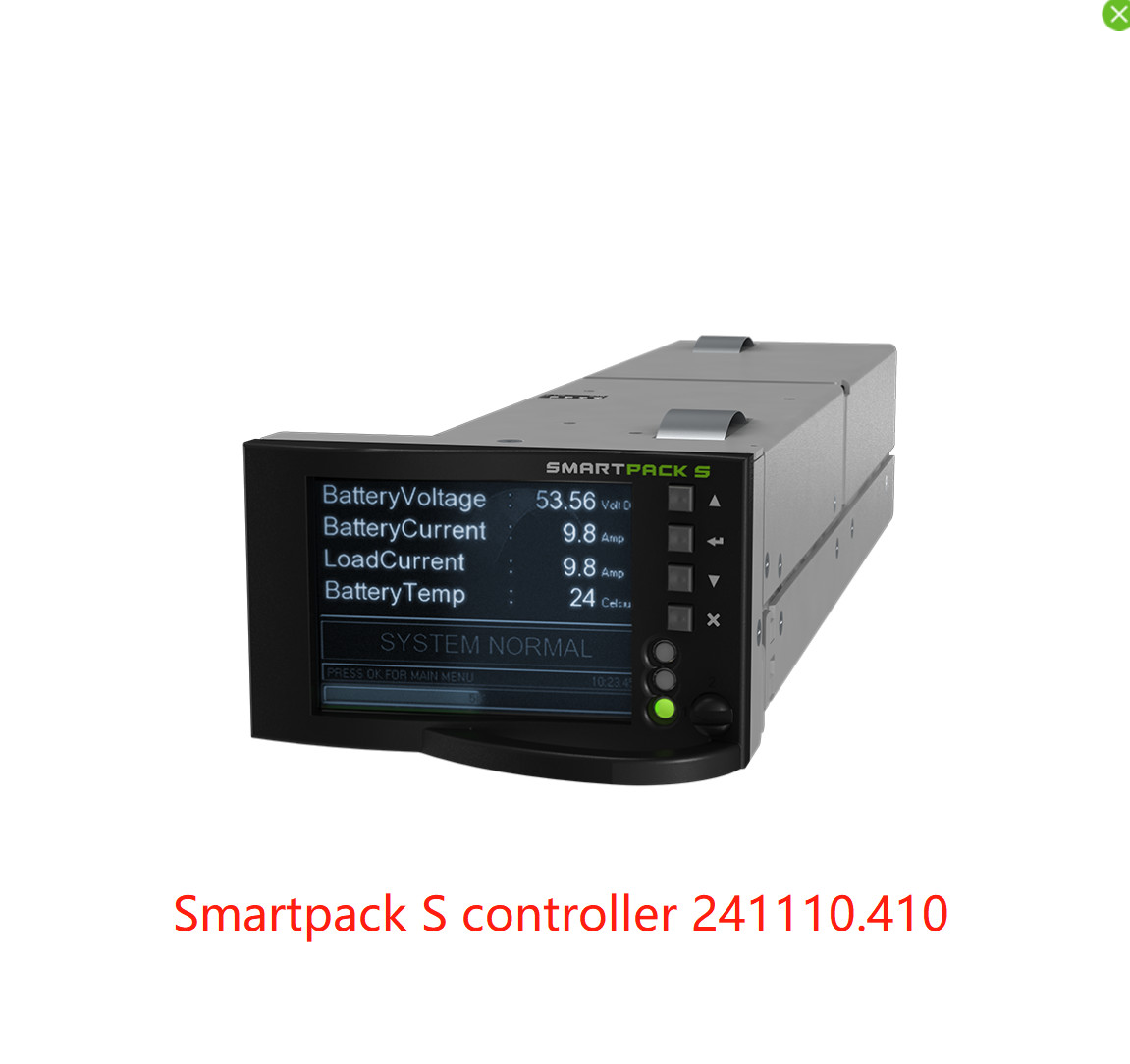

Módulo de monitoramento de telecomunicações ELTEK Controlador SMARPTAKC S para 12VDC, 24VDC, 48VDC e 60VDC Telecom System (242100.410)

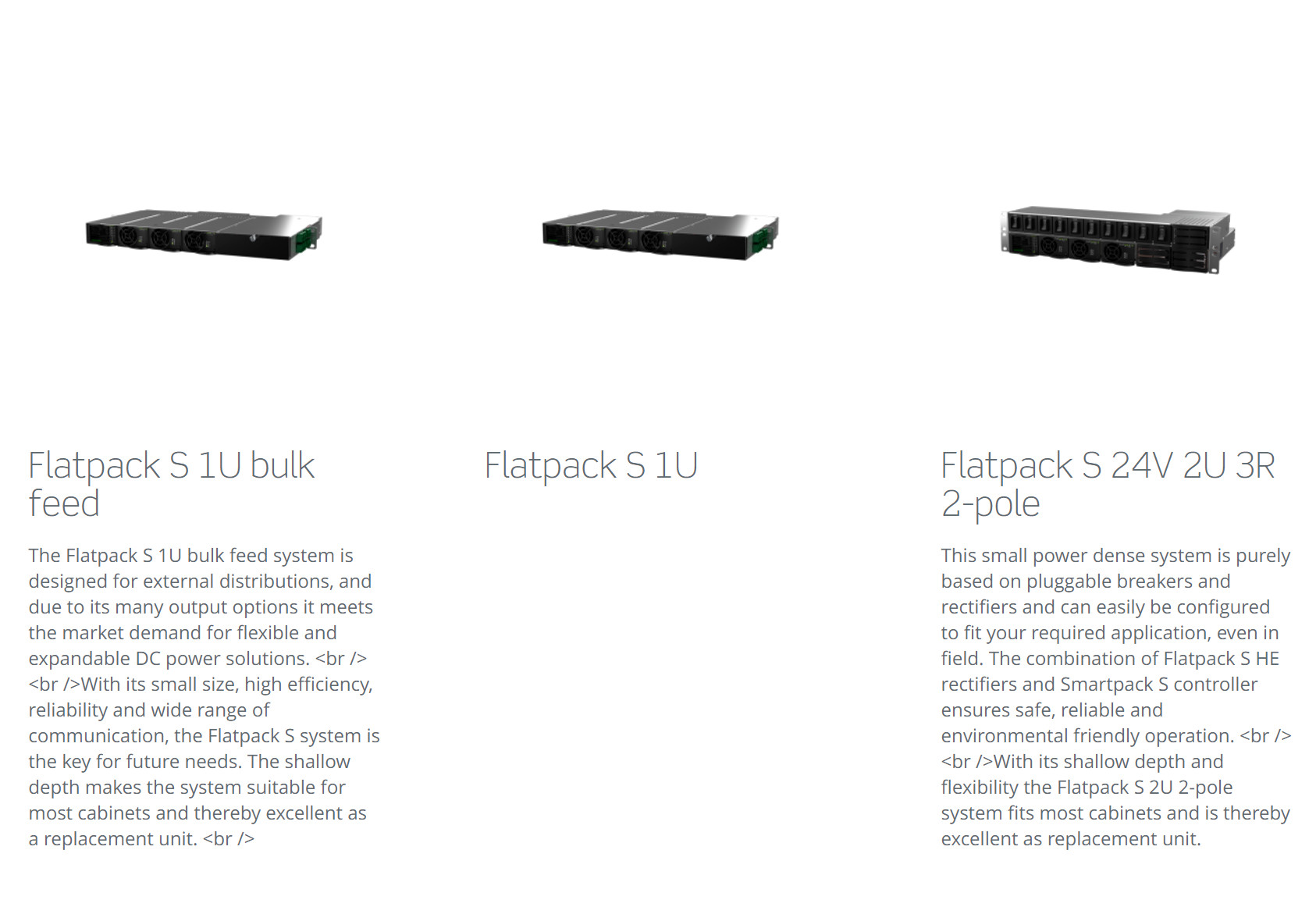

Projetado para a plataforma de sistema Flatpack S, o SmartPack S encontra seu caminho em muitos aplicativos restritos de espaço. Utilizados nos racks de energia de 1U de 1u de 265 mm, o SmartPack S oferece monitoramento e controle abrangentes de um sistema de 2-3kW que ocupava menos de 6 litros.
Principais recursos
- Gráfico de 2,2 ”de alto contraste, tela de alta resolução para facilitar a navegação no menu do usuário
- Ethernet para monitoramento e controle remotos ou locais via navegador da web
- Protocolo SNMP com armadilha, defina e entre na Ethernet. Email de alarmes de armadilha
- 6 saídas de relé programáveis
- 6 entradas programáveis para vários propósitos (“entradas digitais” ou sinais analógicos).
- Madeira abrangente
- Monitoramento e teste automáticos de bateria
- Qualidade da bateria SOH com base nos resultados dos testes e mais
Aplicativo :
Telecom - móvel / sem fio
· Estações base de rádio/ sites celulares
· LTE / 4G / WiMAX
· Sistemas de antena distribuídos
· Banda larga
Telecom - fixado
· Fibra óptica / fttx
· Microondas
· Cabo
· Banda larga
Indústria offshore e de processo
· Sistemas de segurança e automação (SAS)
Infraestrutura ferroviária
· Controle e proteção
· Sinalização
Parâmetros:
| Especificação técnica |
| Modelo |
SmartPack s |
| Número da peça |
242100.410 |
| Dados de entrada |
|
|
| Tensão (nominal) |
10 - 75 VCC |
| Consumo de energia, max - sem relés máximos energizados - todos os relés energizados |
3,1W (exibição de sono) 5,5W (exibição) |
| Conexões do sistema - monitores do sistema |
|
| Sensidade de tensão, suporte de tensão do sistema |
12 VCC, 24VDC, 48VDC e 60VDC |
| Sentido atual, suporte de derivação |
0 - 20MV e 0 - 60MV |
| Monitoramento do fusível da bateria |
Interruptor auxiliar no/nc, puxe para cima/para baixo |
| Monitoramento de fusíveis de carga |
Interruptor auxiliar no/nc, matriz de diodos para cima/para baixo |
| Detecção de falhas no solo |
Detecção de circuito de ponte simples |
| Conexões do sistema - controle de LVD |
|
| Desconectar a bateria |
1 (suportado ou não travado) |
| Carregar desconectar |
1 (suportado ou não travado) |
| Entradas e saídas |
|
|
| Configurações digitais, entradas #1-6 |
Switch auxiliar: não/nc |
| Configurações analógicas, entradas #1-4 |
Tensão analógica [± 0 - 10V]
± 4-20mA Medição de corrente (através da temperatura externa de 470kΩ) (para sonda NTC)
|
| Configurações analógicas, entradas #5-6 |
Tensão analógica [0-75V] Medição de simetria |
| Configurações de saída, saídas #1-6 (Alarmes) |
Relé 6x - Dry/Form C.
Configurável normalmente aberto/fechado [capacidade máxima 75V/2A/60W]
|
| Interface do usuário |
|
| Local |
2,2 ”TFT 65K Color Display Resolução QVGA
4 chaves
|
| Porta Ethernet |
10/100 base-t
HP Auto MDI/MDI-X
Protocolos IP: HTTP / SSL, SNMP V3, Modbus TCP e PCOMM UDP (PowerSuite)
|
| Porta serial |
RS-232 e RS-485 no conector RJ11
Protocolos seriados: Modbus rtU, Relatórios de chamadas de chamada/SMS modem (PSTN ou GSM), COMLI, CSCP e PCOMM (PowerSuite)
|
| Especificações gerais |
|
| Dimensões (WXHXD) |
72,2 x 43,0 x 220,7 mm (2,8 x 1,7 x 8,7 ”) |
| Faixa de temperatura |
Operando -20 a +65 ° C (-40 a 149˚F) |
| Padrões de design |
|
| Segurança elétrica |
UL 60950-1-3rdEdição, EN 60950-1-3rdedição |
| Emc |
Etsi EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4
FCC Parte 15 Subparte 109
|
| Marinho*) |
DNVGL-CG-03391) |
| Ambiente |
Etsi EN 300 019: 2-1 (classe 1.2), 2-2 (classe 2.3) e 2-3 (classe 3.2)
ROHS compatível
|
| 1) Somente válido para o número da peça 242100.410M |
Comparação de monitoramento ELTEK
|
Pode dispositivo
|
Começar
|
Fim
|
Número de nós
|
|
Smartpack
|
1
|
14
|
14
|
|
Smartpack 2 Basic
|
1
|
10
|
10
|
|
Smartpack 2 mestre
|
11
|
14
|
4
|
|
SmartNode
|
17
|
30
|
14
|
|
Monitor da bateria
|
33
|
46
|
14
|
|
Monitor de carga
|
49
|
62
|
14
|
|
Monitor flex
|
65
|
78
|
14
|
|
Monitores de E/S.
|
81
|
94
|
14
|
|
Monitor da rede elétrica
|
97
|
110
|
14
|
