Gabinete externo Eltek Flatpack2 36KW com gabinete Tipo 4 -48Vdc 700A para telecomunicações (CTO31240.nnnn)
Gabinete externo Eltek Flatpack2 36KW com gabinete Tipo 4 -48Vdc 700A para telecomunicações (CTO31240.nnnn)

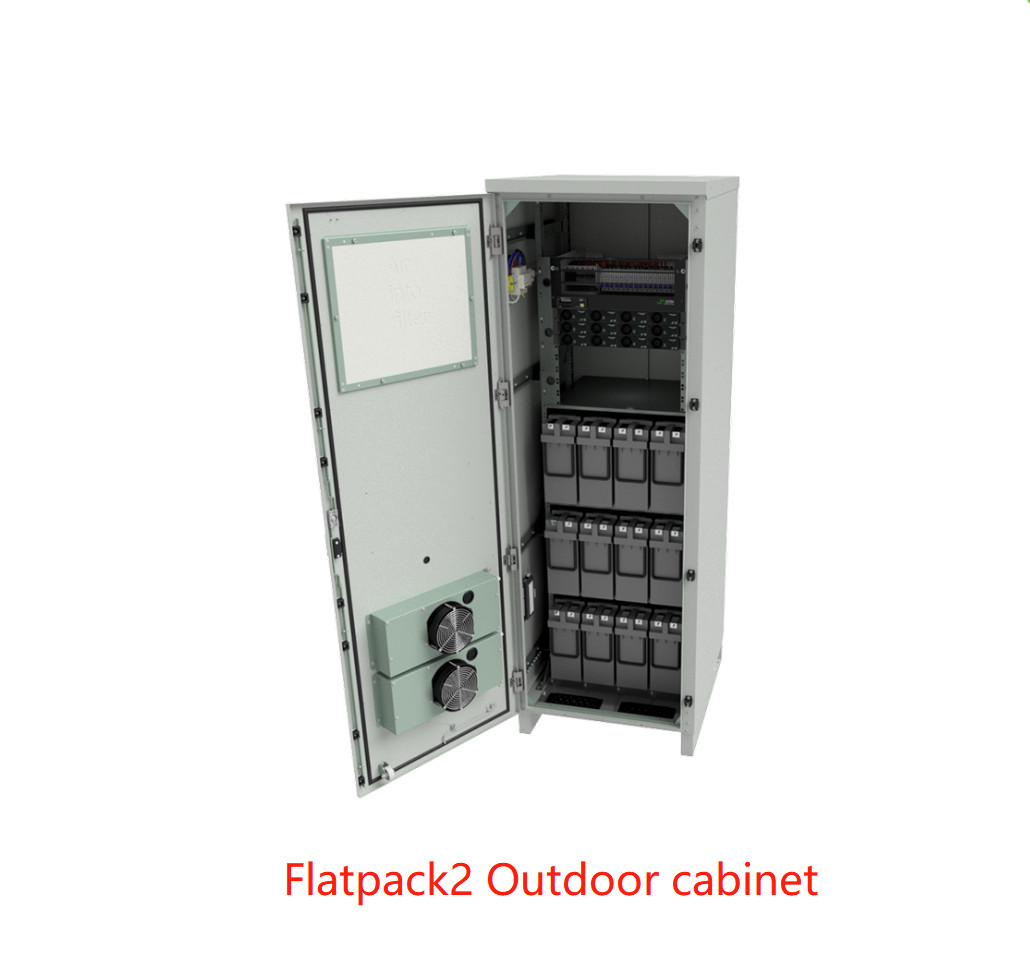

Sistema de energia externo Flatpack2
A combinação de design econômico, densidade de potência e confiabilidade torna o Flatpack2 uma família de produtos que realmente se destaca e oferece disponibilidade de rede e saída de energia incomparáveis. Juntamente com nossa plataforma de gabinete Tipo 4, ele foi projetado para uma variedade de aplicações e pode ser adaptado para atender às necessidades específicas com classe de proteção IP55.
Principais características
l Sistema externo completo
l Controlador Smartpack R
l Controle e monitoramento avançados através da porta Ethernet
l Retificadores de super alta eficiência
l Módulos conectáveis a quente
l 8x posições de disjuntor de bateria
l LVBD
l 16x posições MCB de carga
l LVLD (opcional)
l IP55
Parâmetros:
|
|
|
|
|
|
|
|
|
| MODELO |
36KW |
|
|
|
|
|
Número da peça
(Sistema de energia de telecomunicações configurado)
|
CTO31240.nnnn |
|
|
|
|
|
|
|
|
|
| MÓDULO DE POTÊNCIA |
| Retificador 1) |
Flatpack2 48/3000 SHE |
|
|
|
| DADOS DE ENTRADA |
| Tensão (faixa) / Frequência |
85-264 VAC / 45-66 Hz |
|
|
|
| Configuração de entrada CA |
3p400 VAC TN |
|
|
|
|
| Proteção contra surtos |
SPD Classe 2 |
|
|
|
|
| Conexão |
Bornes, máx. 35 mm2 |
|
|
|
| DADOS DE SAÍDA |
| Tensão |
-48 VCC |
|
|
|
|
| Corrente de carga (máxima) |
700 A |
|
|
|
|
| DISTRIBUIÇÃO DA BATERIA |
|
| Número de posições do disjuntor da bateria |
8x 100 A / 4x 125 A / 4x 200 A / 4x 250 A |
|
|
| LVBD |
800 A |
|
|
|
|
| DISTRIBUIÇÃO DE CARGA |
|
| Número de posições MCBs de carga |
16x 18 mm (4x 18 mm + 8x 27 mm) |
|
|
| LVLD (Opcional) |
150 A / 300 A / 500 A / 600 A |
|
|
|
| Tipo de disjuntor de carga |
Montado em trilho DIN, 18 mm e 27 mm de largura |
|
|
| CONTROLE E MONITORAMENTO |
|
| Unidade de controle e monitoramento 2) |
Smartpack R |
|
|
|
|
| Entradas |
6x entradas digitais (para monitoramento de equipamentos externos) |
|
| Saídas |
6x relés de alarme |
|
|
|
| GABINETE |
|
| Tipo de gabinete 3) |
Tipo 4 externo |
|
|
|
| Sistema de gerenciamento térmico |
Ventilador e filtro: configuração de ventilador duplo |
|
|
| Acabamento |
Revestimento de poliéster externo, cinza claro RAL 7035 |
|
|
| Classe de proteção de entrada |
IP55 |
|
|
|
|
| OUTRAS ESPECIFICAÇÕES |
|
| Temperatura de operação |
-40 a +45°C [-40 a +113 °F] |
|
|
|
| Temperatura de armazenamento |
-40 a +85 °C [-40 a +185 °F] |
|
|
|
| Dimensões (L x P x A) |
705 x 831 x 2068 mm [27,8 x 32,7 x 81,4 polegadas] |
|
|
| Peso (excluindo módulos) |
Aproximadamente 168 kg [370 lbs] |
|
|
|
| Entrada de cabos |
Entrada inferior 2x recortes FL-21, com várias conexões de entrada de cabos |
|
| Bandejas de bateria |
Bandeja(s) de bateria opcional(is) capaz(es) de conter um conjunto de baterias de até 280 kg |
| Outras opções gerais |
Interruptor de porta, aquecedores, presença de filtro e detecção de filtro entupido, pasta de documentos, detector de fumaça, tomada de serviço CA, luz de serviço, prateleira de PC |
| NORMAS DE PROJETO |
|
| Segurança elétrica |
IEC/EN 62368-1 |
|
|
|
| EMC |
ETSI EN 300 386 v2.1.1:2016
EN 61000-6-2 /-4
|
|
|
|
| Meio ambiente |
ETSI EN 300 019-2-1 (Classe 1.2) /-2 (Classe 2.3) /-3 (Classe 4.1E)
Condições normais de operação conforme IEC 62040-5-3:2016 cláusula 4.2. Outras condições de operação conforme IEC 62040-5-3:2016 cláusula 4.3, devem ser informadas
|
|
1) Consulte a ficha técnica do retificador Flatpack2 para obter detalhes
2) Consulte a ficha técnica do controlador Smartpack R para obter detalhes
|
3) Consulte a ficha técnica do Tipo 4 externo para obter detalhes |
|
