Poder maioria industrial IBF AC/DC das telecomunicações da alimentação de Eltek com sistema de energia da saída 2KW-16KW de 24-220 VDC (número da peça: CIO20405.xxx
sistema de fonte do núcleo do poder 19inch
A unidade maioria industrial da alimentação (IBF) é projetada para sistemas com saída 24-220VDC, de 2-16KW potência de saída.
O núcleo do poder é construído em torno dos rectifeirs Flatpack2, e projetado para aplicações tais como o switchgear, as telecomunicações, a iluminação de emergência e os sistemas de alarme,
Seus design compacto e instalação simples fazem-lhe um pacote poderoso da fonte de uma alimentação de 19 polegadas.
A unidade de IBF pode ser usada como um sistema autônomo ou como uma unidade integrada em nossos sistemas de IBB junto com os retificadores Flatpack2.
CARACTERÍSTICAS CHAVES:
• DESIGN COMPACTO
• A INSTALAÇÃO SIMPLES
• 85-300 VAC DA ENTRADA
• CASA ATÉ 8 RETIFICADORES
• 2-16 QUILOWATT DA SAÍDA
• SAÍDA MAIORIA DA ALIMENTAÇÃO
• MÁXIMO 300 UMA SAÍDA DA C.C.
• 3,2" GRÁFICO TFT
• ETHERNET PARA O TELECONTROLE
• PROTOCOLO DO SNMP COM ARMADILHAS
• 6 SAÍDAS DO RELÉ DE DIGITAL
• 6 ENTRADAS DE DIGITAL
• CONFORMIDADE GLOBAL
• PATENTEADO ELE TECNOLOGIA
APLICAÇÕES
UTILIDADES DE PODER
• Baixo & switchgear de alta tensão
• Transformador & subestações
• Produção & distribuição de eletricidade
• Controle & proteção
• Sistema de Scada
• Equipamento de comunicação
INFRAESTRUTURA DA ESTRADA DE FERRO & DO METRO
• Controle & proteção
• Sinalização
• Sistemas de segurança
TELECOM-MOBILE/WIRELESS
• LTE/4G/WiMAX
• Sistema distribuído da antena
• Faixa larga
• Estações base/locais de rádio da pilha
Dados de Techinical:
| ESPECIFICAÇÕES TÉCNICAS |
| |
Modelo |
IBF-AC/DC-1PR-Std.Basic |
IBF-AC/DC-2PR-Std.Basic |
IBF-AC/DC-1PR-Ind.Basic |
IBF-AC/DC-2PR-Ind.Basic |
|
| |
Número da peça |
CIO20405.xxx |
CIO20806.xxx |
CIO20405.xxx |
CIO20806.xxx |
|
| |
DADOS ENTRADOS |
|
|
|
|
|
| |
Tensão (escala) |
85 - C.A. 300 |
|
| |
Proteção do impulso |
Classe 2 de OVP |
|
| |
A C.A. entrou a rede do TN da proteção |
3*25 Um MCB (único político) |
3*40 Um MCB (único político) |
3*25 Um MCB (único político) |
3*40 Um MCB (único político) |
|
| |
A C.A. entrou a rede da proteção a TI |
1*32 Um MCB (político três) |
1*63 Um MCB (político três) |
1*32 Um MCB (político três) |
1*63 Um MCB (político três) |
|
| |
Proteção entrada nos retificadores |
Fusível individual nos módulos do retificador |
|
| |
Conexão |
Terminal de parafuso individual 6 milímetro2
Terminal de parafuso do PE, 6 milímetros máximos2 e talão do cabo M5 diretamente ao chassi
|
|
| |
DADOS DE SAÍDA |
|
|
|
|
|
| |
Tensão (defeito) |
24-125 VDC |
24-220 VDC |
|
| |
Entrada nominal do poder (máximo) @ |
8000 W |
16000 W |
8000 W |
16000 W |
|
| |
(Máximo) @ entrada nominal atual |
Veja a página precedente ou a folha de dados Flatpack2 aplicável |
|
| |
Saída de maioria desprotegida |
• |
|
| |
Saída de volume da conexão |
Parafuso M8 |
|
| |
Construído na derivação da bateria |
• |
|
| |
Proteção da saída nos retificadores |
Obstruindo o FET do anel-O ou o fusível, procurar um caminho mais curto a prova & a proteção de alta temperatura |
|
| |
CONTROLE E MONITORAÇÃO |
|
|
|
|
|
| |
Unidade de monitoração |
Sistema de controlo de Smartpack 2 com básico padrão |
Sistema de controlo de Smartpack 2 com básico industrial |
|
| |
Operação local |
Exposição e chaves, relação da WEB através do navegador padrão |
|
| |
Operação remota |
WebPower (relação da WEB, protocolo do SNMP e e-mail) |
|
| |
O alarme retransmite (conexão: ≤ 1,5 milímetro2da braçadeira) |
6 contatos livres potenciais de x (NÃO, NC, C) [75 VDC/1,0 máximos A] |
|
| |
O alarme retransmite (conexão: ≤ 1,5 milímetro2da braçadeira) |
- |
3 contatos livres potenciais de x (NÃO, NC, C) [300 VDC/0,1 máximos A] |
|
| |
Entradas de Digitas |
6x NO/NC |
|
| |
MODBUS |
TCP/IP |
TCP/IP & RTU |
|
| |
Portos de comunicação |
RJ45 |
RJ45, RS232, RS485 |
|
| |
Medidas da simetria da bateria |
- |
• |
|
| |
Medidas atuais |
Corrente do retificador, da bateria & da carga |
|
| |
Alarmes |
O baixo & alarme a rendimento elevado da falha de terra dos alarmes da tensão (níveis menores e principais), alarme da temperatura, C.A. entrou o alarme da indisponibilidade, o disjuntor da carga & o alarme e o muito do disjuntor da bateria mais |
|
| |
OUTRAS ESPECIFICAÇÕES |
|
|
|
|
|
| |
Isolamento |
3,0 kVAC - entrada à saída
1,5 kVAC - entrada a enterrar
0,5 kVDC - saída a enterrar (kVDC 1,5 para 110 & 220 retificadores de V)
|
|
| |
Temperatura de funcionamento |
-40 a +45°C (- 40 a +113°F), umidade o RH de 5 - de 95% quecondensa de-taxas potências de saída na alta temperatura, considera a folha de dados para o retificador aplicável |
|
| |
Temperatura de armazenamento |
-40 a +85°C (- 40 a +185°F), umidade não-condensação do RH de 0 - de 99% |
|
| |
Dimensões [WxDxH] |
482*432*222mm (5U) |
482*432*267mm (6U) |
482*432*222mm (5U) |
482*432*267mm (6U) |
|
| |
Peso (sem retificadores) |
17 quilogramas |
16 quilogramas |
17 quilogramas |
16 quilogramas |
|
| |
PADRÕES DE PROJETO |
|
|
|
|
|
| |
Segurança elétrica |
EN 60950-1 |
|
| |
Compatibilidade eletrónica |
EN 300 DO ETSI 386 V.1.6.1
EN 61000-6-1/-2/-3/-4/-5 (segundo o módulo)
|
|
| |
Ambiente |
EN 300 019 DO ETSI, EN 300 132 - 2 DO ETSI |
|
| |

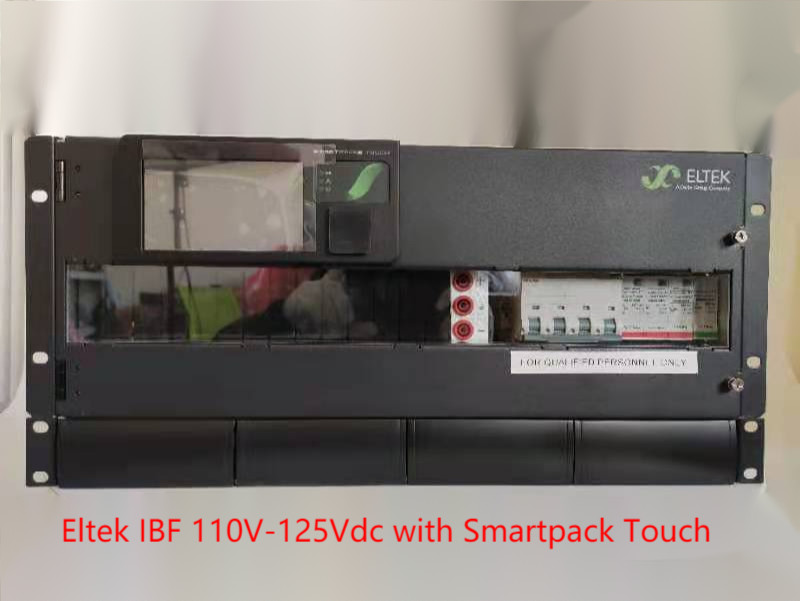

Front View:
Soluções
Nós fornecemos as soluções completas que incluem o exame do local, propomos o plano profissional de acordo com o pedido do cliente, o suporte laboral, e o serviço de manutenção para empresas de telecomunicações dentro e fora de China. Nós temos uma equipe competente e uma rede de sócios confiados em todo o mundo.
FAQ:
1. Como você controla a qualidade?
: Todos os produtos antes da expedição são encenações simuladas do uso, carga e carga máxima e teste de partilha atual para assegurar a qualidade do produto.
2. Que é sua quantidade de ordem mínima?
: Não há nenhuma quantidade de ordem mínima, e uma pode igualmente ser feito. A única diferença é o preço e a programação.
3. Pode você introduzir sua empresa?
: Eu sou honrado muito. Eu enviar-lhe-ei o documento da introdução da empresa mais tarde para dar-lhe uma introdução mais detalhada e mais direta a nossa informação de empresa.
4. Que são as vantagens de sua empresa?
: Inventário adequado, e garantia da fonte para a renovação subsequente da fonte, flexível fornecido de acordo com diferente às necessidades diferentes de clientes, fornecendo soluções diferentes.
5. Posso eu enviar amostras? Relate-meo junto com o preço?
: Você pode enviar amostras, as amostras são sujeitas ao grande orgulho, e o frete precisa de ser carregado por você.
6. Como faça seu negócio da empresa com o problema na qualidade?
: Nossa empresa tem feito esta indústria por quase 10 anos. Tem tido já alguma reputação. Nós analisá-la-emos com cuidado. Se é certamente nosso problema da qualidade, você pode descansar assegurado que fará coisas de acordo com o acordo de contrato e nunca o deixou tem alguns após as preocupações, nossa equipe do serviço estará feliz servir-lo.
7 que sobre a qualidade?
: 100% original com pacote novo. nós testaremos cada artigo afixamos antes para certificar-se de cada artigo com boa qualidade.
8 quantos meses para a garantia?
: garantia de qualidade de 1 ano
9 como tratar algum inferior - bens da qualidade?
: Os bens podem ser cargo perto com nossa carga da taxa do cargo para todos os produtos de qualidade maus dentro do tempo da garantia.
